混凝土测温孔的设置

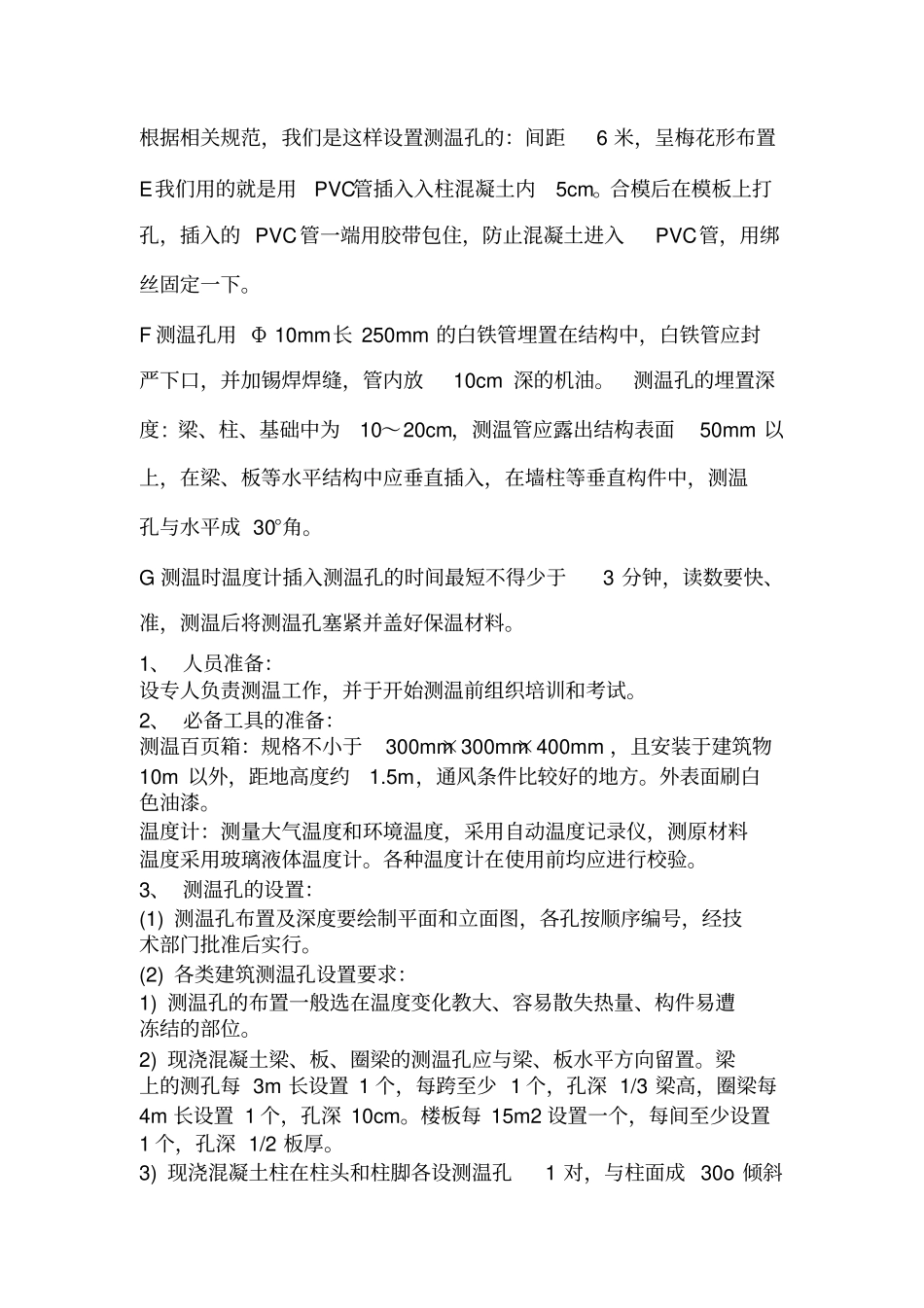

根据相关规范，我们是这样设置测温孔的：间距6 米，呈梅花形布置E我们用的就是用PVC管插入入柱混凝土内5cm。合模后在模板上打孔，插入的 PVC管一端用胶带包住，防止混凝土进入PVC管，用绑丝固定一下。F 测温孔用 Φ 10mm长 250mm 的白铁管埋置在结构中，白铁管应封严下口，并加锡焊焊缝，管内放10cm 深的机油。测温孔的埋置深度: 梁、柱、基础中为10～20cm，测温管应露出结构表面50mm 以上，在梁、板等水平结构中应垂直插入，在墙柱等垂直构件中，测温孔与水平成 30°角。G 测温时温度计插入测温孔的时间最短不得少于3 分钟，读数要快、准，测温后将测温孔塞紧并盖好保温材料。1、 人员准备：设专人负责测温工作，并于开始测温前组织培训和考试。2、 必备工具的准备：测温百页箱：规格不小于300mm×300mm×400mm ，且安装于建筑物10m 以外，距地高度约1.5m，通风条件比较好的地方。外表面刷白色油漆。温度计：测量大气温度和环境温度，采用自动温度记录仪，测原材料温度采用玻璃液体温度计。各种温度计在使用前均应进行校验。3、 测温孔的设置：(1) 测温孔布置及深度要绘制平面和立面图，各孔按顺序编号，经技术部门批准后实行。(2) 各类建筑测温孔设置要求：1) 测温孔的布置一般选在温度变化教大、容易散失热量、构件易遭冻结的部位。2) 现浇混凝土梁、板、圈梁的测温孔应与梁、板水平方向留置。梁上的测孔每 3m 长设置 1 个，每跨至少 1 个，孔深 1/3 梁高，圈梁每4m 长设置 1 个，孔深 10cm。楼板每 15m2 设置一个，每间至少设置1 个，孔深 1/2 板厚。3) 现浇混凝土柱在柱头和柱脚各设测温孔1 对，与柱面成 30o 倾斜角。孔深 1/2 柱端面成 30o 倾斜角。4) 预制框架现浇柱头，每个柱上端接头设测温孔1 个，孔深为1/2混凝土接头高度。 每个柱下端接头设1 对测温孔， 孔深为 1/3 柱断面长，测孔与柱面成30o 倾斜角。5) 现浇钢筋混凝土构造柱，每根柱上、下端各设一个测温孔，孔深10cm，测孔与柱面成30o 倾斜角。6) 现浇框架结构的板墙每15m2 设孔 1 个，每道墙至少设 1 个，孔深10cm。7) 剪力墙结构的板墙（大模板工艺），横墙每条轴线测一块模板，纵墙轴线之间采取梅花型布置。每快板单面设测温孔3 个，对角线布置，上、下测孔距大模板上、下边缘30~50cm，孔深 10cm。8) 预制大梁的叠合层，每根梁设测孔1 个，孔深 10cm。9) 现浇阳台挑檐、雨棚及室外楼梯休息平台等零星构...
