混凝土灌注桩工艺过程

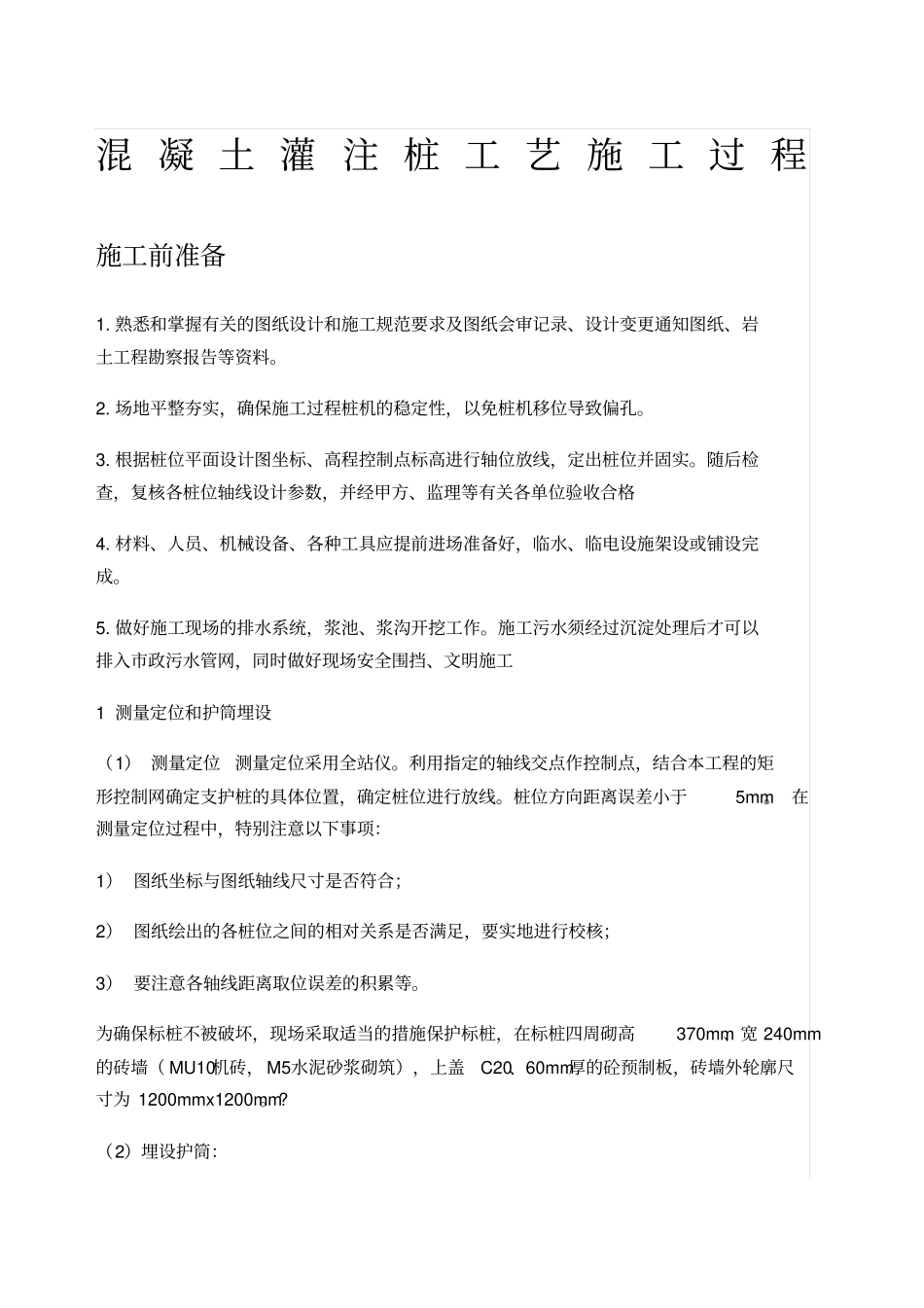

混 凝 土 灌 注 桩 工 艺 施 工 过 程施工前准备1. 熟悉和掌握有关的图纸设计和施工规范要求及图纸会审记录、设计变更通知图纸、岩土工程勘察报告等资料。2. 场地平整夯实，确保施工过程桩机的稳定性，以免桩机移位导致偏孔。3. 根据桩位平面设计图坐标、高程控制点标高进行轴位放线，定出桩位并固实。随后检查，复核各桩位轴线设计参数，并经甲方、监理等有关各单位验收合格4. 材料、人员、机械设备、各种工具应提前进场准备好，临水、临电设施架设或铺设完成。5. 做好施工现场的排水系统，浆池、浆沟开挖工作。施工污水须经过沉淀处理后才可以排入市政污水管网，同时做好现场安全围挡、文明施工1 测量定位和护筒埋设（1） 测量定位测量定位采用全站仪。利用指定的轴线交点作控制点，结合本工程的矩形控制网确定支护桩的具体位置，确定桩位进行放线。桩位方向距离误差小于5mm。 在测量定位过程中，特别注意以下事项：1） 图纸坐标与图纸轴线尺寸是否符合；2） 图纸绘出的各桩位之间的相对关系是否满足，要实地进行校核；3） 要注意各轴线距离取位误差的积累等。为确保标桩不被破坏，现场采取适当的措施保护标桩，在标桩四周砌高370mm、宽 240mm的砖墙（ MU10机砖， M5水泥砂浆砌筑），上盖C20、60mm厚的砼预制板，砖墙外轮廓尺寸为 1200mmx1200mm。?（2）埋设护筒：护筒采用钢板卷制而成，护筒内径为：桩径+100。为防止钻进施工中护筒外圈返浆造成坍孔和护筒脱落，护筒埋入地面以下，护筒埋设位置应准确，其中心与桩位中心允许误差不大于 50mm，并应保证护筒的垂直度和水平度，垂直度偏差小于1%。2 钻机就位钻机进场后，检查丈量每台钻机所配备钻具数量、长度、钻头直径，导管的数量、长度，并记录备案，作为确定孔深、孔径的主要依据。为方便快捷的将钻机就位，本工程用吊车将钻机就位，再利用钻机的滑管微调，精确对中，钻机就位要求平整、稳定，天车、转盘中心、桩位中心在一条垂直线上，偏差不超过10mm。钻机就位后，开孔前，测量机高和护筒标高，并计算出机上余尺。机高 =护筒顶至转盘顶的高度。设计孔深 =护筒顶标高 - 设计桩底标高机上余尺 =钻具总长 - 设计孔深 - 机高3 泥浆制备：除能自行造浆的土层外，均应制备泥浆。泥浆制备应选用高塑性粘土或膨润土，拌制泥浆应根据工艺和穿越土层情况进行配合比设计。沉淀池的沉渣清除： 及时用挖掘机捞除。施工期间护筒内的泥浆面应高出地下水位面，在受...
