混凝土裂缝有关知识

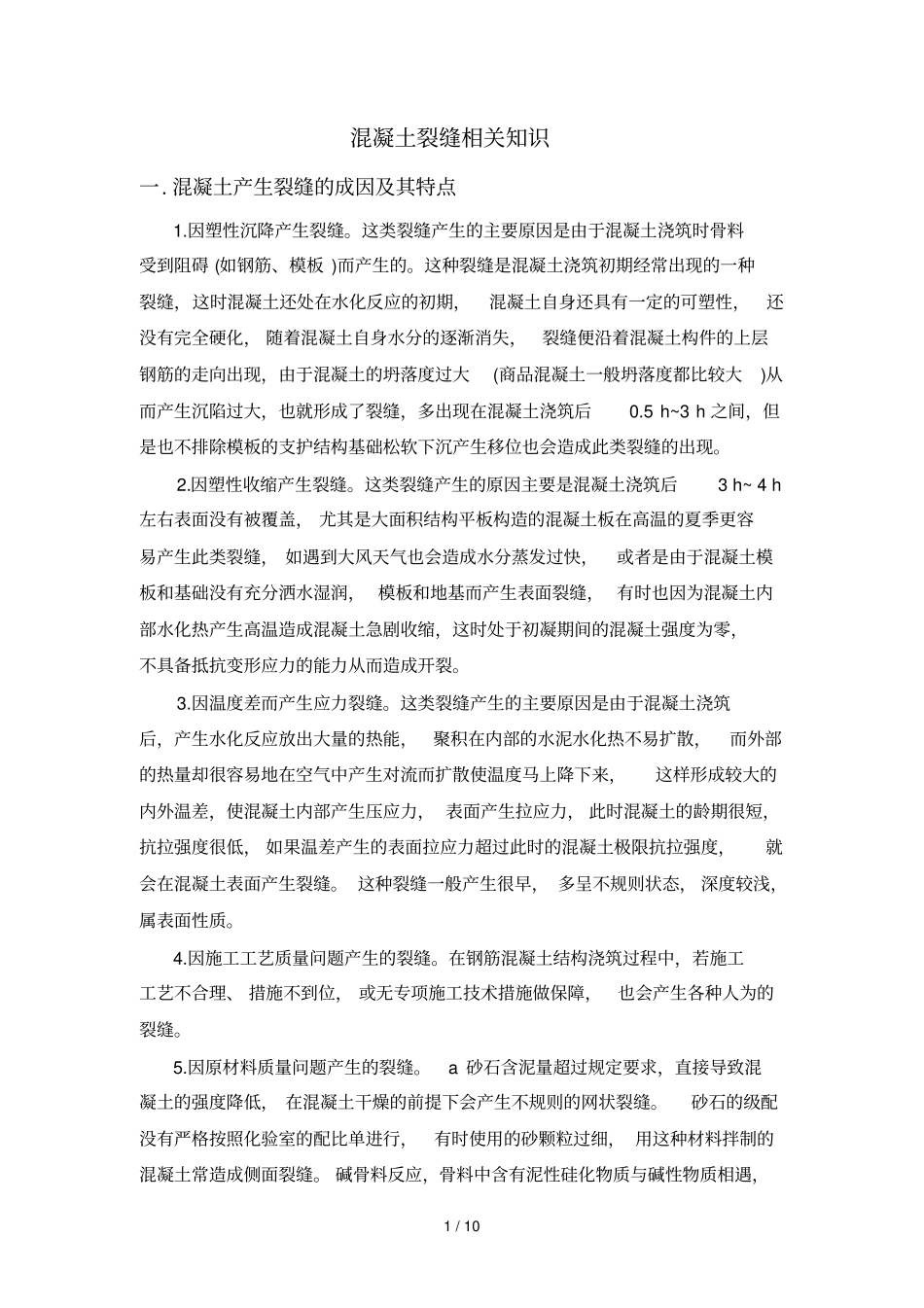

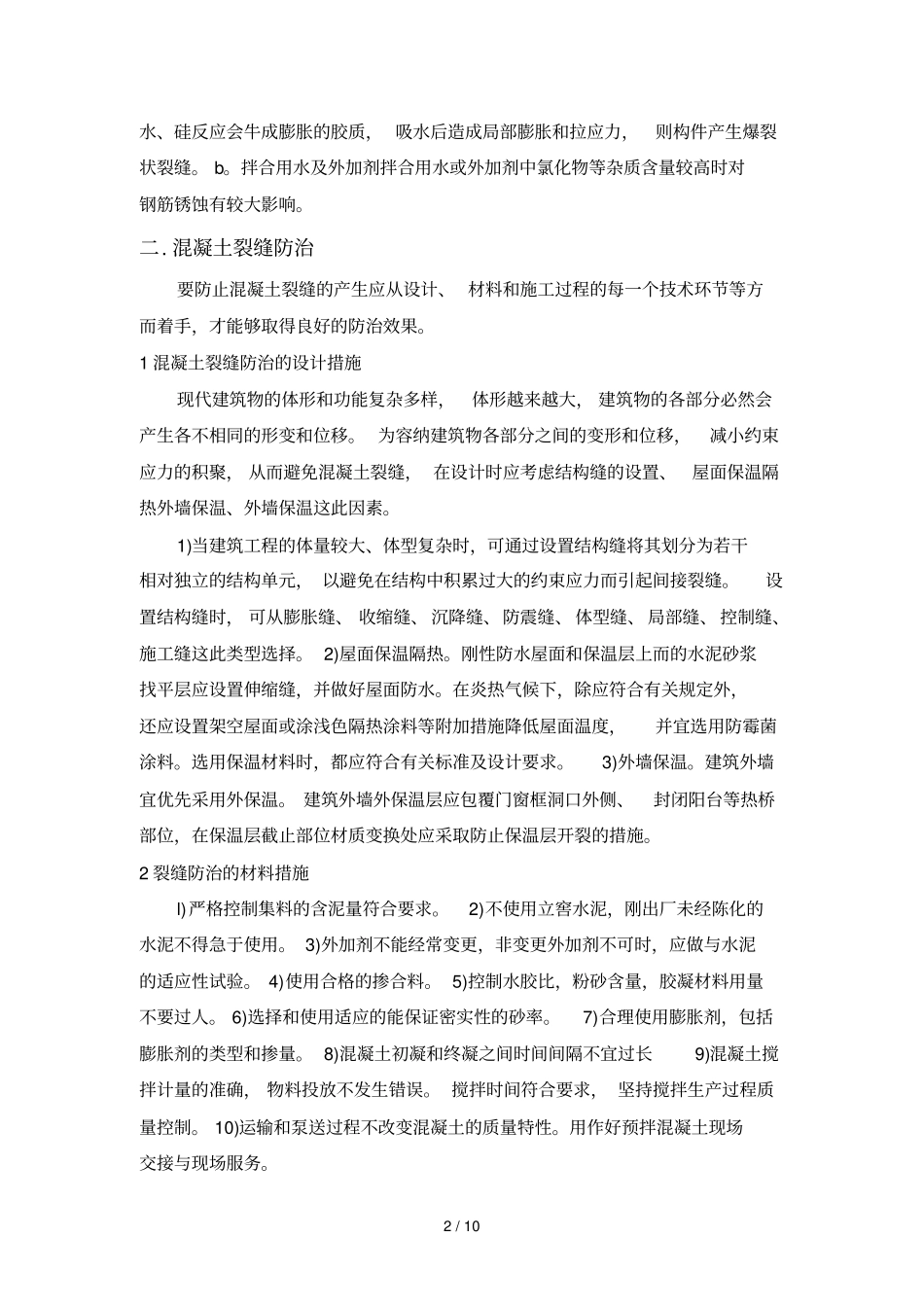

1 / 10 混凝土裂缝相关知识一. 混凝土产生裂缝的成因及其特点1.因塑性沉降产生裂缝。这类裂缝产生的主要原因是由于混凝土浇筑时骨料受到阻碍 (如钢筋、模板 )而产生的。这种裂缝是混凝土浇筑初期经常出现的一种裂缝，这时混凝土还处在水化反应的初期，混凝土自身还具有一定的可塑性，还没有完全硬化， 随着混凝土自身水分的逐渐消失，裂缝便沿着混凝土构件的上层钢筋的走向出现，由于混凝土的坍落度过大(商品混凝土一般坍落度都比较大)从而产生沉陷过大，也就形成了裂缝，多出现在混凝土浇筑后0.5 h~3 h 之间，但是也不排除模板的支护结构基础松软下沉产生移位也会造成此类裂缝的出现。2.因塑性收缩产生裂缝。这类裂缝产生的原因主要是混凝土浇筑后3 h~ 4 h 左右表面没有被覆盖， 尤其是大面积结构平板构造的混凝土板在高温的夏季更容易产生此类裂缝， 如遇到大风天气也会造成水分蒸发过快，或者是由于混凝土模板和基础没有充分洒水湿润， 模板和地基而产生表面裂缝， 有时也因为混凝土内部水化热产生高温造成混凝土急剧收缩，这时处于初凝期间的混凝土强度为零，不具备抵抗变形应力的能力从而造成开裂。3.因温度差而产生应力裂缝。这类裂缝产生的主要原因是由于混凝土浇筑后，产生水化反应放出大量的热能，聚积在内部的水泥水化热不易扩散，而外部的热量却很容易地在空气中产生对流而扩散使温度马上降下来，这样形成较大的内外温差，使混凝土内部产生压应力， 表面产生拉应力， 此时混凝土的龄期很短，抗拉强度很低， 如果温差产生的表面拉应力超过此时的混凝土极限抗拉强度，就会在混凝土表面产生裂缝。 这种裂缝一般产生很早， 多呈不规则状态， 深度较浅，属表面性质。4.因施工工艺质量问题产生的裂缝。在钢筋混凝土结构浇筑过程中，若施工工艺不合理、 措施不到位， 或无专项施工技术措施做保障，也会产生各种人为的裂缝。5.因原材料质量问题产生的裂缝。a 砂石含泥量超过规定要求，直接导致混凝土的强度降低， 在混凝土干燥的前提下会产生不规则的网状裂缝。砂石的级配没有严格按照化验室的配比单进行，有时使用的砂颗粒过细， 用这种材料拌制的混凝土常造成侧面裂缝。 碱骨料反应，骨料中含有泥性硅化物质与碱性物质相遇，2 / 10 水、硅反应会牛成膨胀的胶质， 吸水后造成局部膨胀和拉应力，则构件产生爆裂状裂缝。 b。拌合用水及外加剂拌合用水或外加剂中氯化物等杂质含量较高时对钢筋锈蚀有较大影响。...
