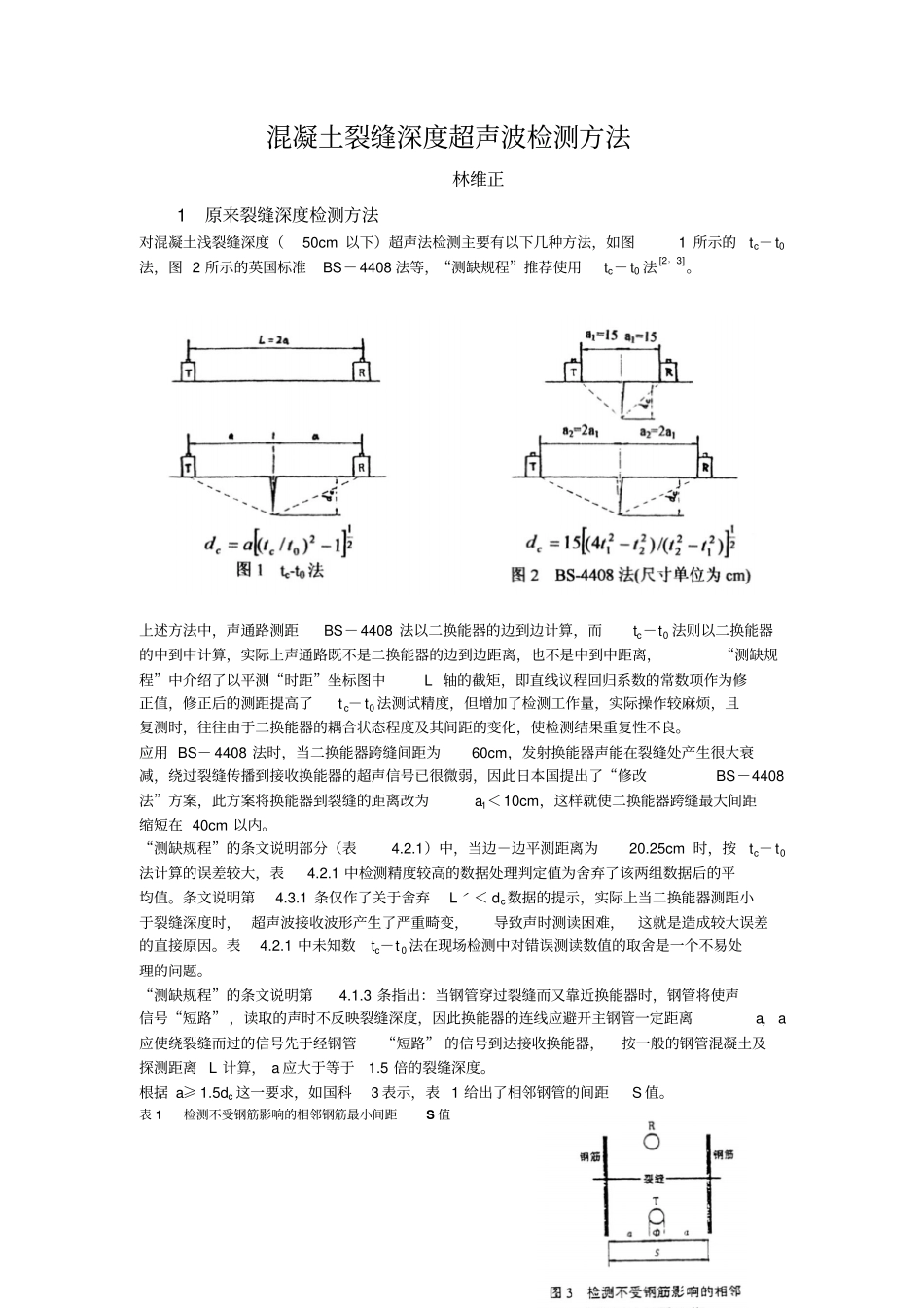

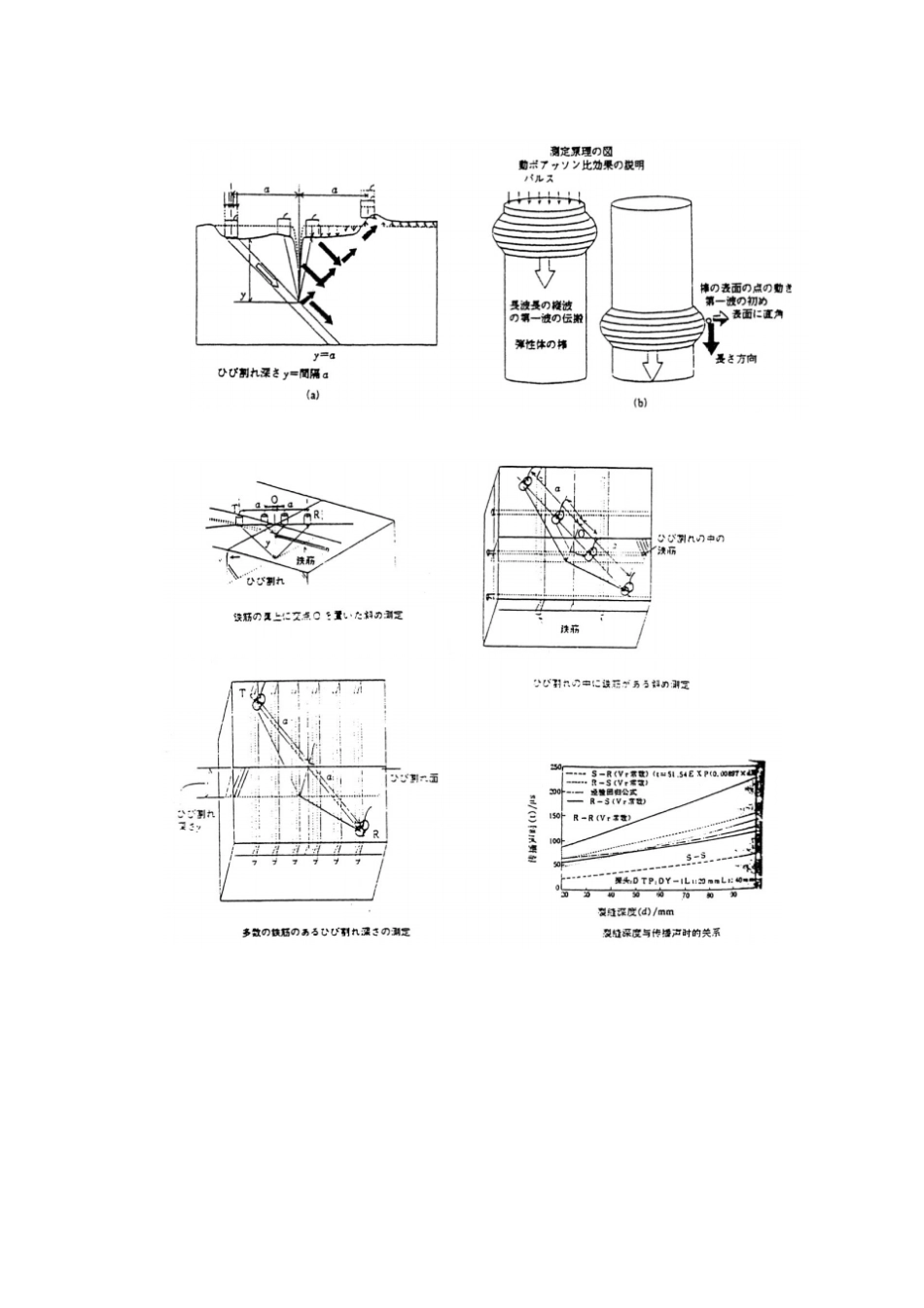

混凝土裂缝深度超声波检测方法林维正1 原来裂缝深度检测方法对混凝土浅裂缝深度（50cm 以下）超声法检测主要有以下几种方法，如图1 所示的tc－t0法，图 2 所示的英国标准BS－4408 法等，“测缺规程”推荐使用tc－t0 法[2，3]。上述方法中，声通路测距BS－4408 法以二换能器的边到边计算，而tc－t0 法则以二换能器的中到中计算，实际上声通路既不是二换能器的边到边距离，也不是中到中距离，“测缺规程”中介绍了以平测“时距”坐标图中L 轴的截矩，即直线议程回归系数的常数项作为修正值，修正后的测距提高了t c－t0 法测试精度，但增加了检测工作量，实际操作较麻烦，且复测时，往往由于二换能器的耦合状态程度及其间距的变化，使检测结果重复性不良。应用 BS－ 4408 法时，当二换能器跨缝间距为60cm，发射换能器声能在裂缝处产生很大衰减，绕过裂缝传播到接收换能器的超声信号已很微弱，因此日本国提出了“修改BS－4408法”方案，此方案将换能器到裂缝的距离改为a1＜10cm，这样就使二换能器跨缝最大间距缩短在 40cm 以内。“测缺规程”的条文说明部分（表4.2.1）中，当边－边平测距离为20.25cm 时，按tc－t0法计算的误差较大，表4.2.1 中检测精度较高的数据处理判定值为舍弃了该两组数据后的平均值。条文说明第4.3.1 条仅作了关于舍弃Lˊ＜ dc数据的提示，实际上当二换能器测距小于裂缝深度时， 超声波接收波形产生了严重畸变，导致声时测读困难，这就是造成较大误差的直接原因。表4.2.1 中未知数tc－t 0 法在现场检测中对错误测读数值的取舍是一个不易处理的问题。“测缺规程”的条文说明第4.1.3 条指出：当钢管穿过裂缝而又靠近换能器时，钢管将使声信号“短路” ，读取的声时不反映裂缝深度，因此换能器的连线应避开主钢管一定距离a，a应使绕裂缝而过的信号先于经钢管“短路” 的信号到达接收换能器，按一般的钢管混凝土及探测距离 L 计算， a 应大于等于1.5 倍的裂缝深度。根据 a≥ 1.5dc 这一要求，如国科3 表示，表 1 给出了相邻钢管的间距S 值。表 1 检测不受钢筋影响的相邻钢筋最小间距S 值裂缝深度d c/cm1.5dc/cmS/cm57.515+ Ф101530+ Ф203060+ Ф304590+ Ф4060120+Ф5075150+Ф在工程中，如现浇混凝土楼板一般钢管的间距S 为 15～ 20cm，即当混凝土裂缝深度大于5cm时，按 tc－t0 法检测，声通路就有被钢筋“短路”之虑。由于混凝土工程中总要配置钢筋，tc－t0 法检测钢筋混...
