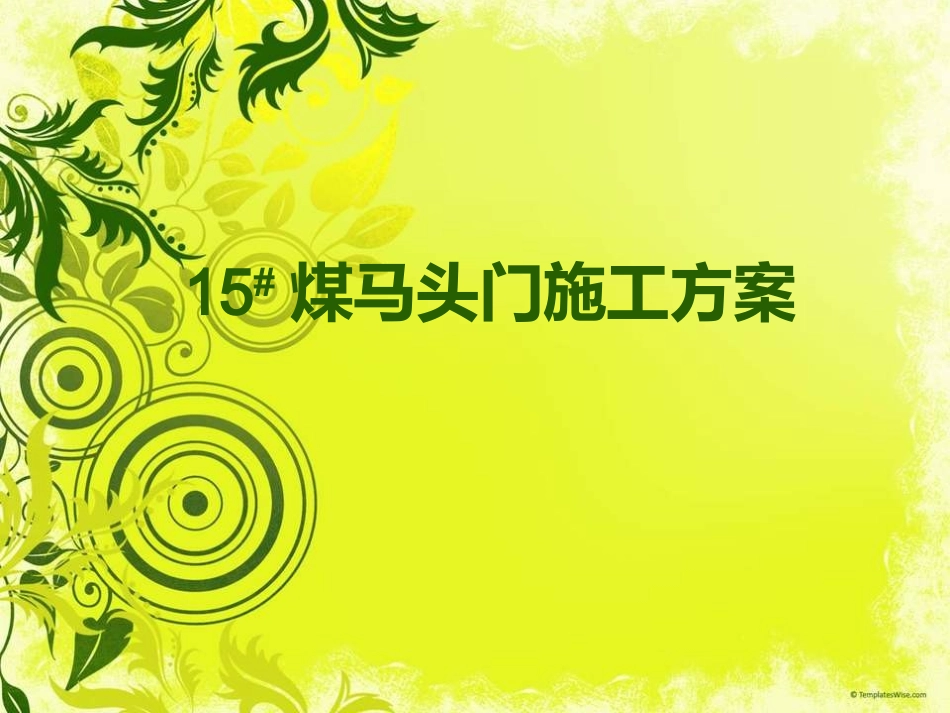

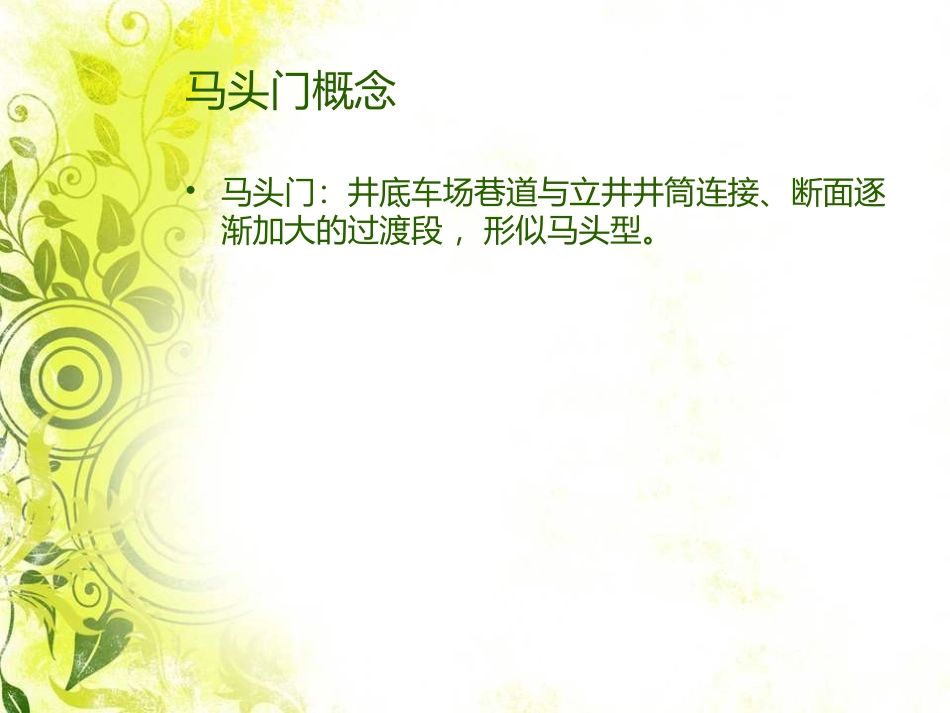

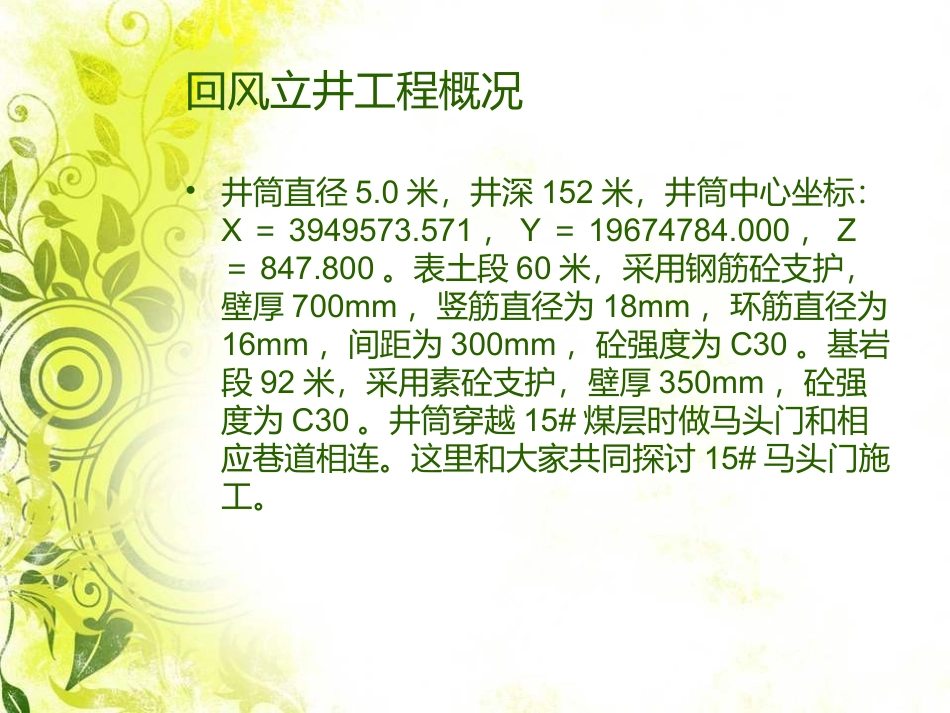

15#煤马头门施工方案回风立井工程概况•井筒直径5.0米，井深152米，井筒中心坐标：X＝3949573.571，Y＝19674784.000，Z＝847.800。表土段60米，采用钢筋砼支护，壁厚700mm，竖筋直径为18mm，环筋直径为16mm，间距为300mm，砼强度为C30。基岩段92米，采用素砼支护，壁厚350mm，砼强度为C30。井筒穿越15#煤层时做马头门和相应巷道相连。这里和大家共同探讨15#马头门施工。马头门概念•马头门：井底车场巷道与立井井筒连接、断面逐渐加大的过渡段，形似马头型。15#马头门技术特征•1、马头门位置为回风立井的正北面方位角0°。•2、施工采用分段方式，分别为⑦-⑧段、⑧-⑨段、⑩-⑾、⑾-⑿段。其中：•⑦-⑧段为1-1断面，采用钢筋混凝土支护，竖筋直径18mm，环筋直径16mm，联系筋直径10mm，间排距300mm，浇筑厚度500mm，钢筋保护层60mm，水泥强度C30，施工长度8m。•⑧-⑨段基础厚度为500mm、铺地厚度为200mm，采用素混泥土支护，水泥强度C20。井筒正底采用素混凝土按照图纸要求铺地，铺地厚度为300mm，水泥强度C20。•⑩-⑾段为3-3断面，净宽4m,其中墙高1.5m,拱高2.0m,采用锚网+锚索进行一次支护，钢筋混凝土为二次支护。施工长度2.0m。•⑾-⑿段为3-3\4-4断面，净宽4m,墙高2.5m,拱高2.0m,锚网+锚索进行一次支护，钢筋混凝土为二次支护。施工长度3.5m。施工剖面图支护方式•临时支护采用木点柱和锚杆支护。•一次支护3-3/4-4断面采用锚网+锚索进行支护，锚杆规格为Φ20×2000㎜二级螺纹钢锚杆，锚杆托盘尺寸为150×150×10㎜，每根锚杆使用一支K2335型和一支Z2360型树脂锚固剂锚固，锚固力不小于50KN，锚杆三花布置，间排距为800×800㎜。网片采用Φ6mm的钢筋网片，网片规格为2000×1000mm，网格规格为100×100mm，搭接长度为100㎜，采用16#铅丝每3格绑扎一道。锚索规格为Φ17.8×7500㎜的1×7股钢绞线，锚索托盘规格为250×250×16㎜，每根锚索使用一支K2335型和两支Z2360型树脂锚固剂锚固，锚索矩形布置，间排距为2000×2400㎜。锚索间、排距遇破碎段可根据实际情况调整为1000×1000mm。锚索锚固力不小于200KN（30Mpa）。预紧力不低于70KN。•二次支护3-3/4-4断面采用钢筋混凝土支护，砼标号不低于C30。竖筋采用直径20mm，间距为200mm，环筋采用直径18mm，间距为300mm，双层筋之间的连接筋采用直径10mm钢筋制作，间距为200mm，浇注厚度500mm，钢筋保护层厚度60mm。•当井筒掘进到距马头门3.0米时，井筒停止掘进，先将上段井壁砌好，然后由上往下开始施工15#煤马头门。施工时先施工2模，人工出矸，局部采用风镐施工，保证马头门与井筒相连处井壁砌筑成一个整体。断面图施工工序及方法•1、作业方式：施工采用炮掘的施工方法，开口采用放小炮施工。掘进循环进度1.6m。采用全断面一次施工，掘至拱部施划出轮廓线布置炮眼，周边眼尽量布密，保证成形。施工顺序从上至下，从井壁至马头门内侧。•2、装药结构：采用正向装药结构，严禁反向装药，装药前用压风将眼孔内残渣吹净。•3、联线方式：采用串联方式。•4、爆破参数•根据井筒穿过的岩层特征，选用的爆破材料、钻眼机具、成井速度、排矸能力、作业方式等因素，确定炮眼深度2.0m，周边眼为空气柱装药，按顺序依次起爆，连线方式为串联。一次装药，一次起爆，严禁一次装药分次爆破。•5、马头门最小控顶距为500mm，最大控顶距为2100mm，严禁人员在空顶下作业和超空顶作业。•6、施工工艺顺序：•总施工顺序：掘锚至规定断面－绑扎钢筋－支模－浇筑。具体步骤如下：•1）安全检查—敲帮问顶（找掉活煤、矸）—打眼、装药、爆破—打注木桩（临时支护）—打注锚杆、锚索、挂联网（一次支护）—清煤、矸—绑扎钢筋—打底—支模—浇注混凝土（二次支护），同时捣固—养护、拆模—回收工具、材料，搞文明生产。•2）锚杆安装工艺流程：•定锚杆孔位→用MQT-35型钻机钻孔并清孔（顶部用单体风动锚杆钻机）→往钻孔内放入树脂药卷→用锚杆头部顶住树脂药卷，K2335一支先放，Z2360一支后放，并送入孔底→用搅拌器和锚杆尾部联接→开动MQT-85J-35型钻机搅拌树脂药卷至规定的时间（根据药卷说明书，一般为20—30秒）→停止搅拌等待90—120秒放...
