雨水管网布置课程设计

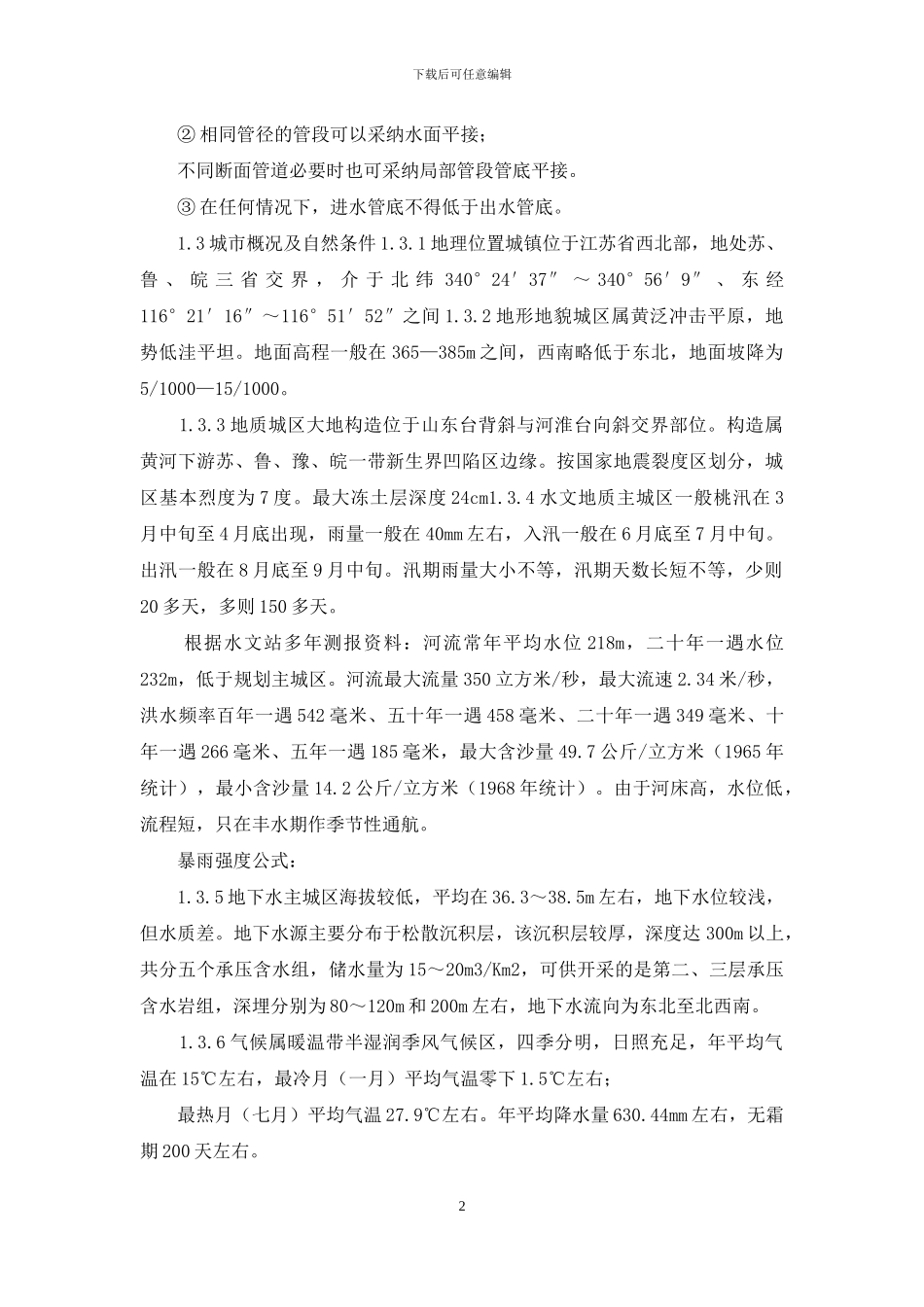

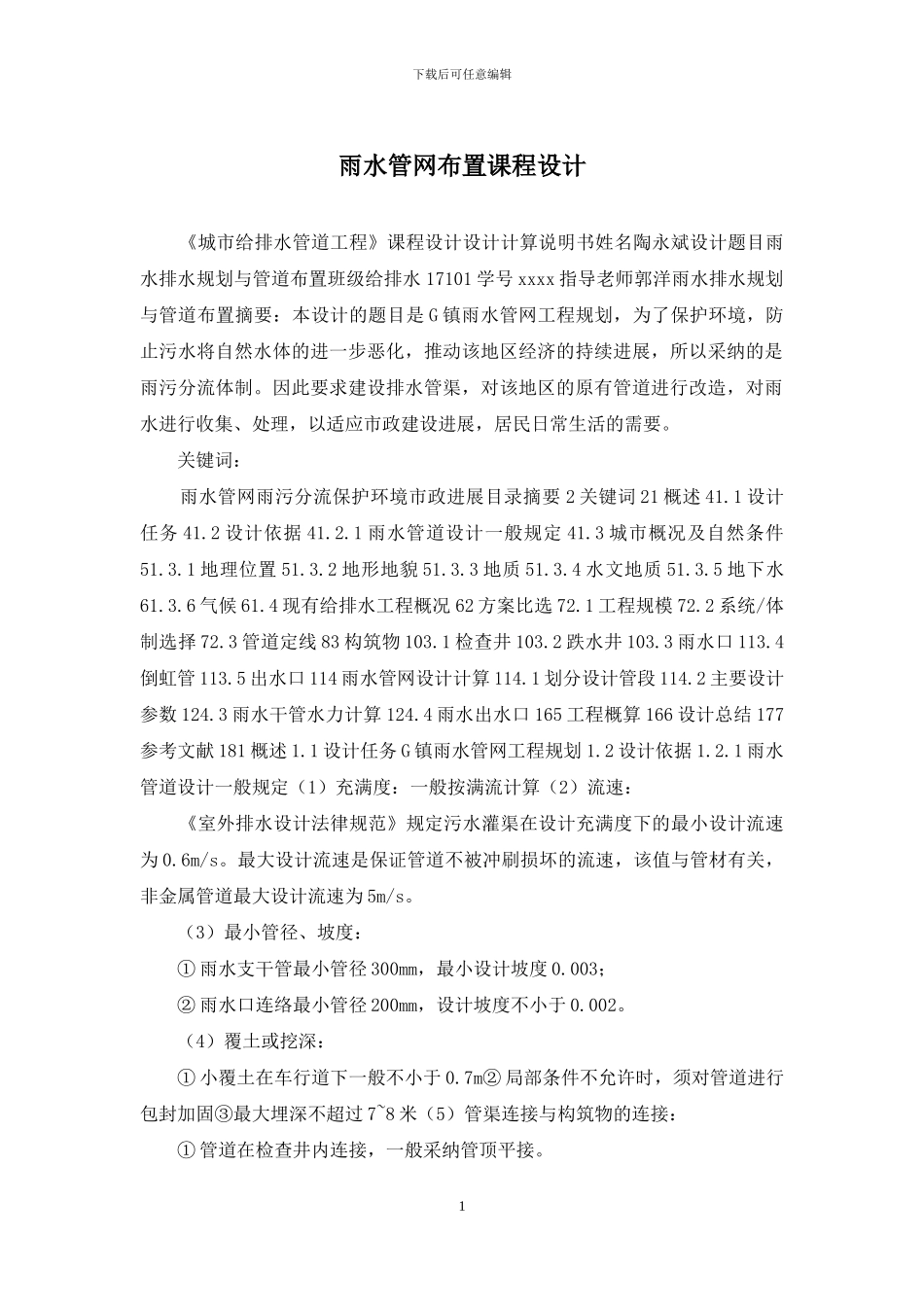

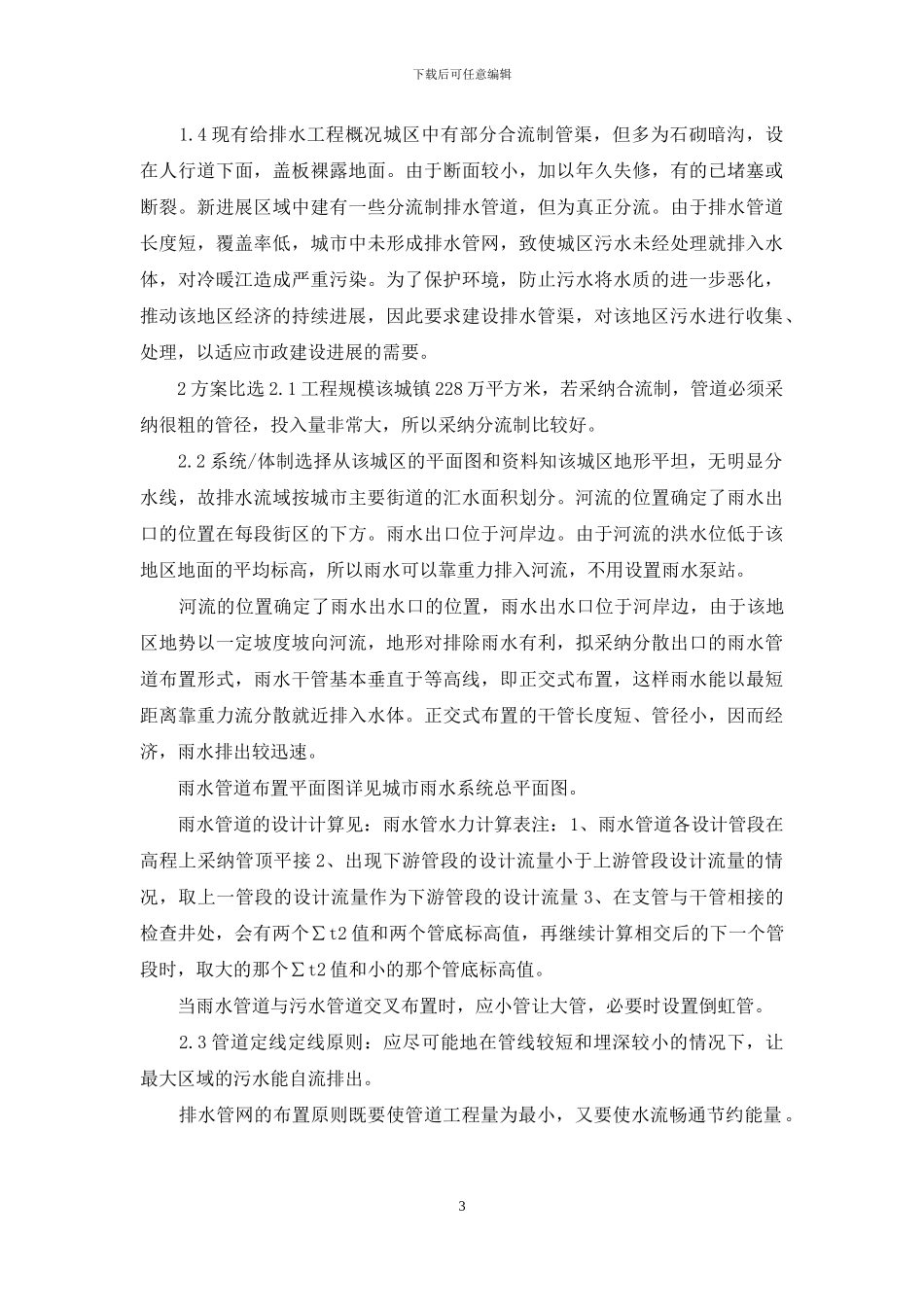

下载后可任意编辑雨水管网布置课程设计 《城市给排水管道工程》课程设计设计计算说明书姓名陶永斌设计题目雨水排水规划与管道布置班级给排水 17101 学号 xxxx 指导老师郭洋雨水排水规划与管道布置摘要：本设计的题目是 G 镇雨水管网工程规划，为了保护环境，防止污水将自然水体的进一步恶化，推动该地区经济的持续进展，所以采纳的是雨污分流体制。因此要求建设排水管渠，对该地区的原有管道进行改造，对雨水进行收集、处理，以适应市政建设进展，居民日常生活的需要。 关键词： 雨水管网雨污分流保护环境市政进展目录摘要 2 关键词 21 概述 41.1 设计任务 41.2 设计依据 41.2.1 雨水管道设计一般规定 41.3 城市概况及自然条件51.3.1 地理位置 51.3.2 地形地貌 51.3.3 地质 51.3.4 水文地质 51.3.5 地下水61.3.6 气候 61.4 现有给排水工程概况 62 方案比选 72.1 工程规模 72.2 系统/体制选择 72.3 管道定线 83 构筑物 103.1 检查井 103.2 跌水井 103.3 雨水口 113.4倒虹管 113.5 出水口 114 雨水管网设计计算 114.1 划分设计管段 114.2 主要设计参数 124.3 雨水干管水力计算 124.4 雨水出水口 165 工程概算 166 设计总结 177参考文献 181 概述 1.1 设计任务 G 镇雨水管网工程规划 1.2 设计依据 1.2.1 雨水管道设计一般规定（1）充满度：一般按满流计算（2）流速： 《室外排水设计法律规范》规定污水灌渠在设计充满度下的最小设计流速为 0.6m/s。最大设计流速是保证管道不被冲刷损坏的流速，该值与管材有关，非金属管道最大设计流速为 5m/s。 （3）最小管径、坡度： ① 雨水支干管最小管径 300mm，最小设计坡度 0.003； ② 雨水口连络最小管径 200mm，设计坡度不小于 0.002。 （4）覆土或挖深： ① 小覆土在车行道下一般不小于 0.7m② 局部条件不允许时，须对管道进行包封加固③最大埋深不超过 7~8 米（5）管渠连接与构筑物的连接： ① 管道在检查井内连接，一般采纳管顶平接。 1下载后可任意编辑 ② 相同管径的管段可以采纳水面平接； 不同断面管道必要时也可采纳局部管段管底平接。 ③ 在任何情况下，进水管底不得低于出水管底。 1.3 城市概况及自然条件 1.3.1 地理位置城镇位于江苏省西北部，地处苏、鲁 、 皖 三 省 交 界 ， 介 于 北 纬 340°24′37″ ～ 340°56′9″ 、 东 经116°21′16″～116°51′52″...
