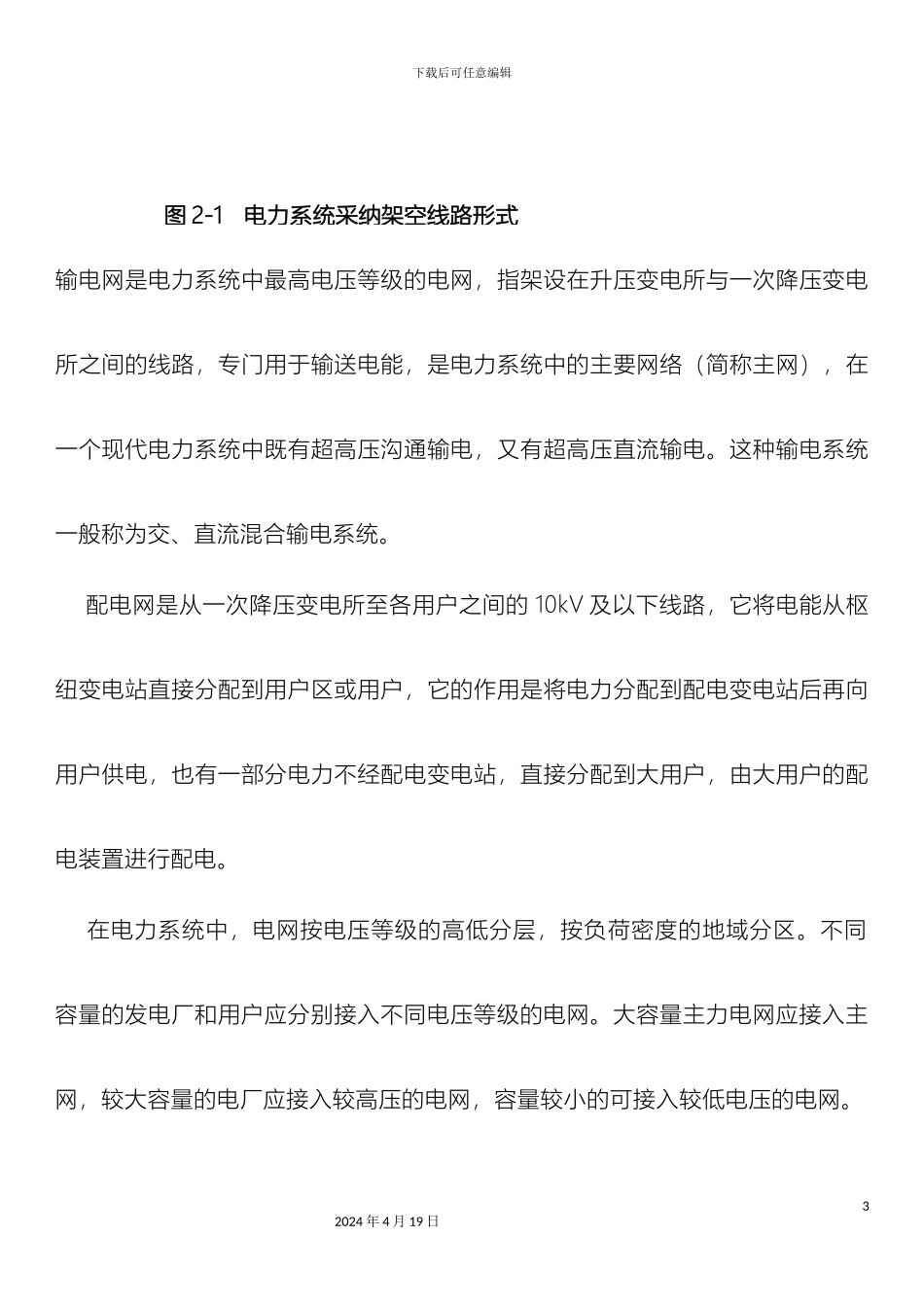

下载后可任意编辑10kV 以下架空线路工程施工工艺12024 年 4 月 19 日下载后可任意编辑 10kV 以下架空线路工程施工工艺电力系统是由不同电压等级的电力线路组成的一个发电、输电、配电、用电的整体，即有发电厂、输电网、配电网和电力用户组成的整体，是将一次能源转换成电能并输送和分配到用户的一个统一系统。输电网和配电网统称为电网，是电力系统的重要组成部分。发电厂将一次能源转换成电能，经过电网将电能输送和分配到电力用户的用户设备，从而完成电能从生产到使用的整个过程。如图 2-1 电力系统采纳架空线路形式示意图。将１ kv 以上称为高压，１ kv 以下称为低压。电力系统还包括保证其安全可靠运行的继电保护装置、安全自动装置、电镀自动化系统和电力通信等相应的辅助系统（一般称为二次系统）。22024 年 4 月 19 日升 压一 次 降二 次 降用户高 压 输电线路110--500kv高 压 配电线路10--35kv低 压 输 配电线路 0.23--0.4kv下载后可任意编辑输电网是电力系统中最高电压等级的电网，指架设在升压变电所与一次降压变电所之间的线路，专门用于输送电能，是电力系统中的主要网络（简称主网），在一个现代电力系统中既有超高压沟通输电，又有超高压直流输电。这种输电系统一般称为交、直流混合输电系统。 配电网是从一次降压变电所至各用户之间的 10kV 及以下线路，它将电能从枢纽变电站直接分配到用户区或用户，它的作用是将电力分配到配电变电站后再向用户供电，也有一部分电力不经配电变电站，直接分配到大用户，由大用户的配电装置进行配电。 在电力系统中，电网按电压等级的高低分层，按负荷密度的地域分区。不同容量的发电厂和用户应分别接入不同电压等级的电网。大容量主力电网应接入主网，较大容量的电厂应接入较高压的电网，容量较小的可接入较低电压的电网。32024 年 4 月 19 日图 2-1 电力系统采纳架空线路形式下载后可任意编辑 电力系统的出现，使高效、无污染、使用方便、易于调控的电能得到广泛应用，推动了社会生产各个领域的变化，开创了电力时代，发生了第二次技术革命 。电力系统的规模和技术水准已成为一个国家经济进展水平的标志之一。 一般来说，将电力电线路分为室外和室内两种形式。其中，架空线路、电缆线路属于室外施工形式；线槽、瓷瓶、瓷夹、线管等属于室内施工形式。 2.1 10kV 以下架空线路基础知识本章主要介绍 10kV 以下架空线路工程识图，架空线路结构...
