10kV及以下架空线路的导线架设施工方案

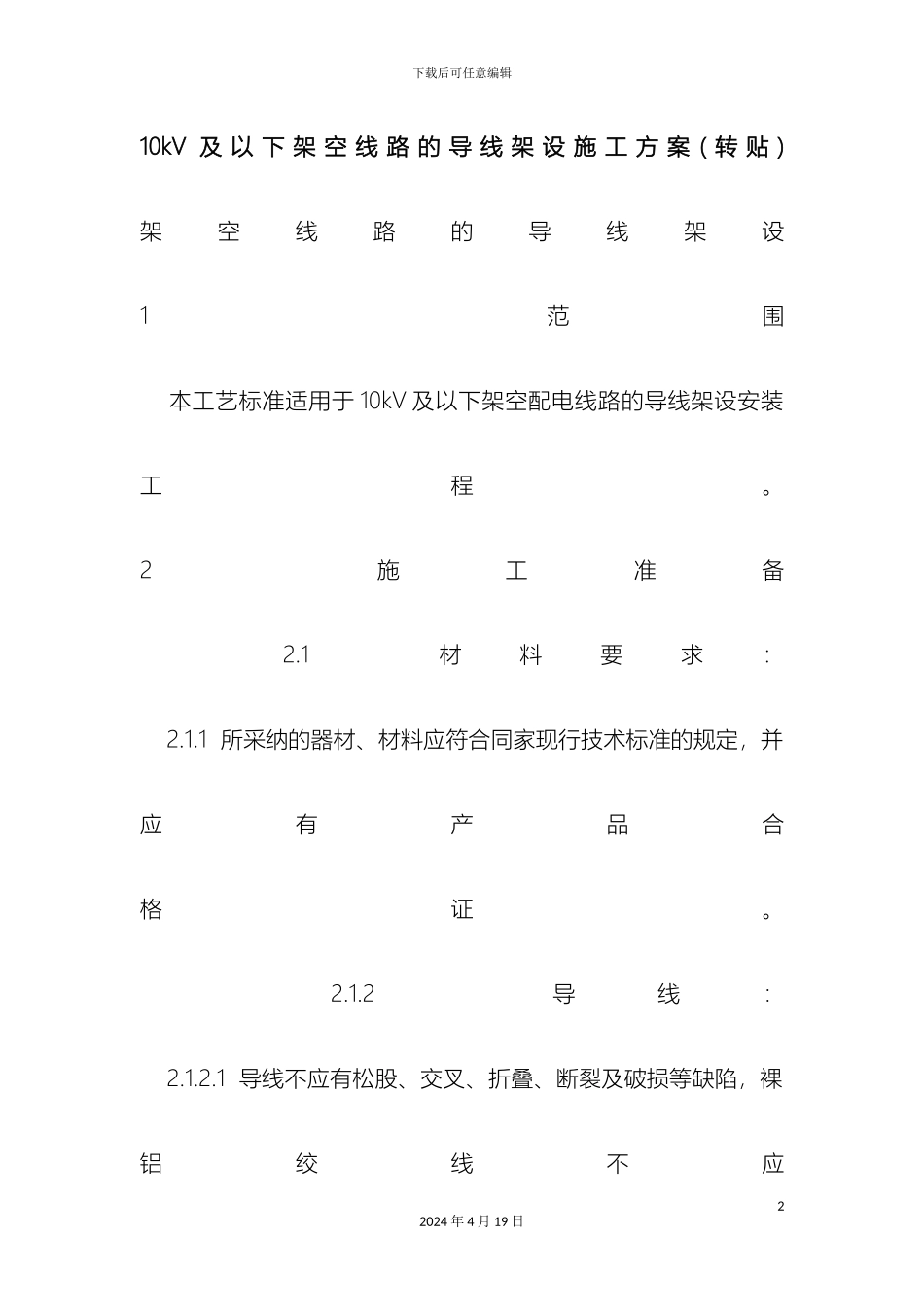

下载后可任意编辑10kV 及以下架空线路的导线架设施工方案12024 年 4 月 19 日下载后可任意编辑10kV 及 以 下 架 空 线 路 的 导 线 架 设 施 工 方 案 ( 转 贴 )架空线路的导线架设1 范围 本工艺标准适用于 10kV 及以下架空配电线路的导线架设安装工程。2 施工准备 2.1 材料要求： 2.1.1 所采纳的器材、材料应符合同家现行技术标准的规定，并应有产品合格证。 2.1.2 导线： 2.1.2.1 导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应22024 年 4 月 19 日下载后可任意编辑有严重腐蚀现象。 2.1.2.2 不应有严重腐蚀现象。 2.1.2.3 绝缘导线表而应平整，光滑、色泽均匀，绝缘层厚度应符合规定。绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。 2.1.2.4 导 线 最 小 截 面 应 符 合 表 3-76 所 示 数 值 。 导线最小截面（mm2） 表 3-76 10kV 居 民 区 非 居 民 区 铝绞线 钢芯铝绞线 铜绞线 35 25 16 25 16～25 16 16～25 16～25 直径3.2～4.0mm 32024 年 4 月 19 日下载后可任意编辑 2.1.3 悬式绝缘子、蝶式绝缘子 2.1.3.1 瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。 2.1.3.2 瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。 2.1.3.3 弹簧销、垫的弹力适宜。 2.1.3.4 高压绝缘子的沟通耐压试验结果必须符合施工法律规范的规定。 2.1.4 绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于2.0mm，绝缘导线应选用绝缘绑线。 2.1.5 耐 张 线 夹 、 并 沟 线 夹 、 钳 压 管 、 铝 带42024 年 4 月 19 日下载后可任意编辑 2.1.5.1 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 2.1.5.2 线 夹 转 动 灵 活 ， 与 导 线 接 触 面 符 合 要 求 。 2.1.5.3 碗头挂板、平行挂板、直角挂板、U 型挂环、球失挂环拉板、连扳、曲型垫等。 2.1.5.4 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 2.1.5.5 应热镀锌，镀锌良好，镀锌层无剥落，锈蚀现象。 2.1.6 螺栓： 2.1.6.1 螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。 2.1.6.2 螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径 1～300mm 公差》的粗牙三级标准。52024 年 4 月 19 日下载后可任意编...
