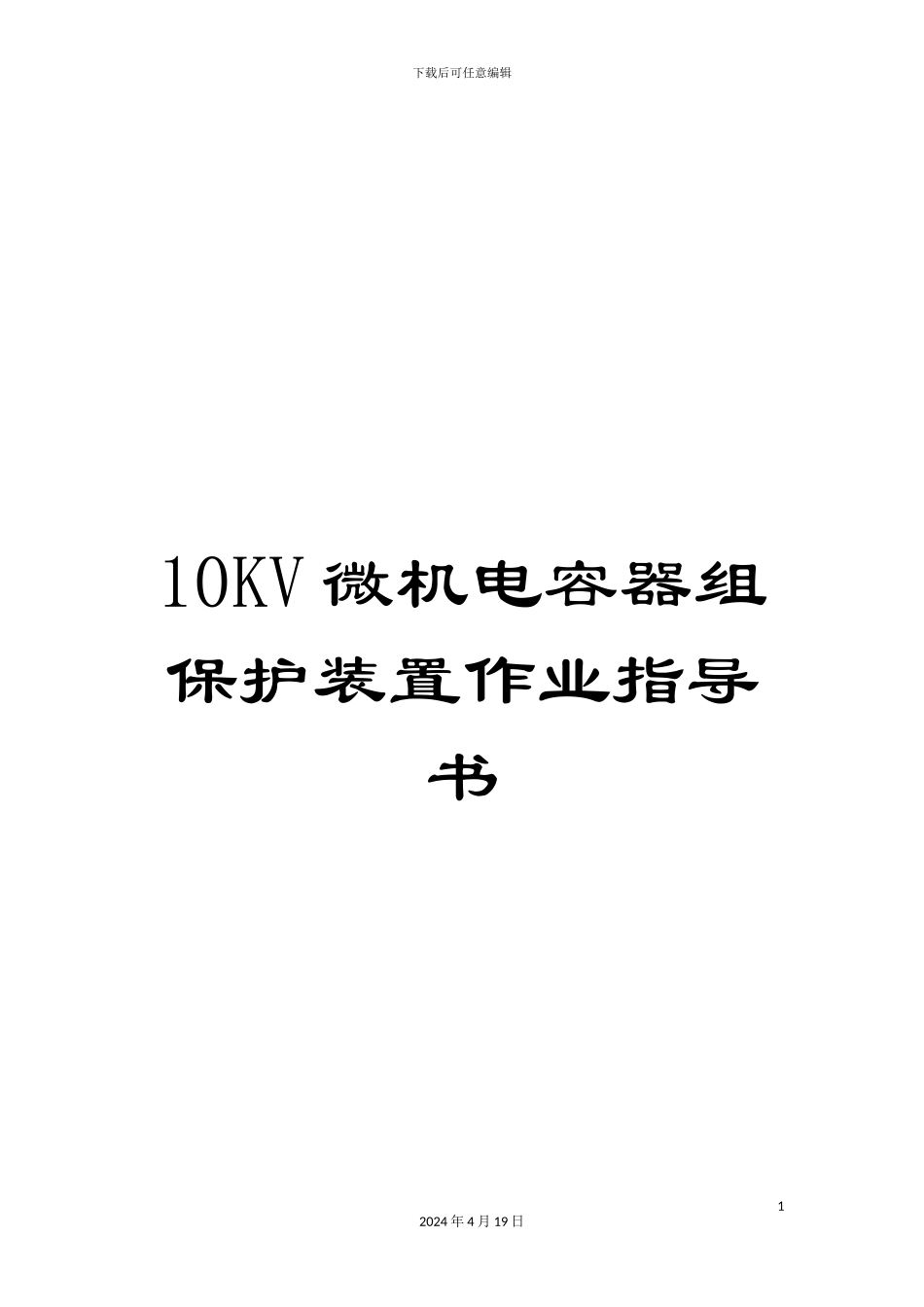

10KV微机电容器组保护装置作业指导书

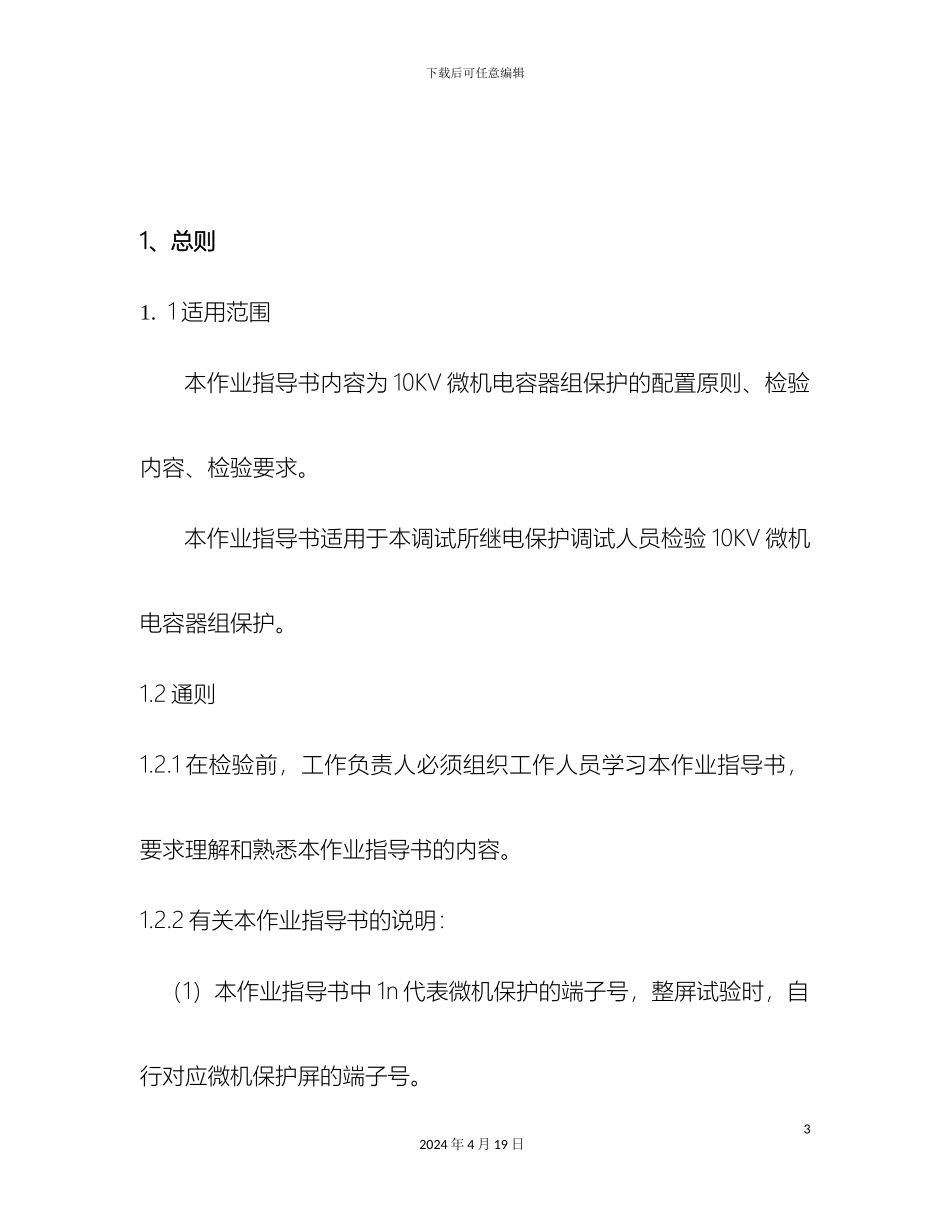

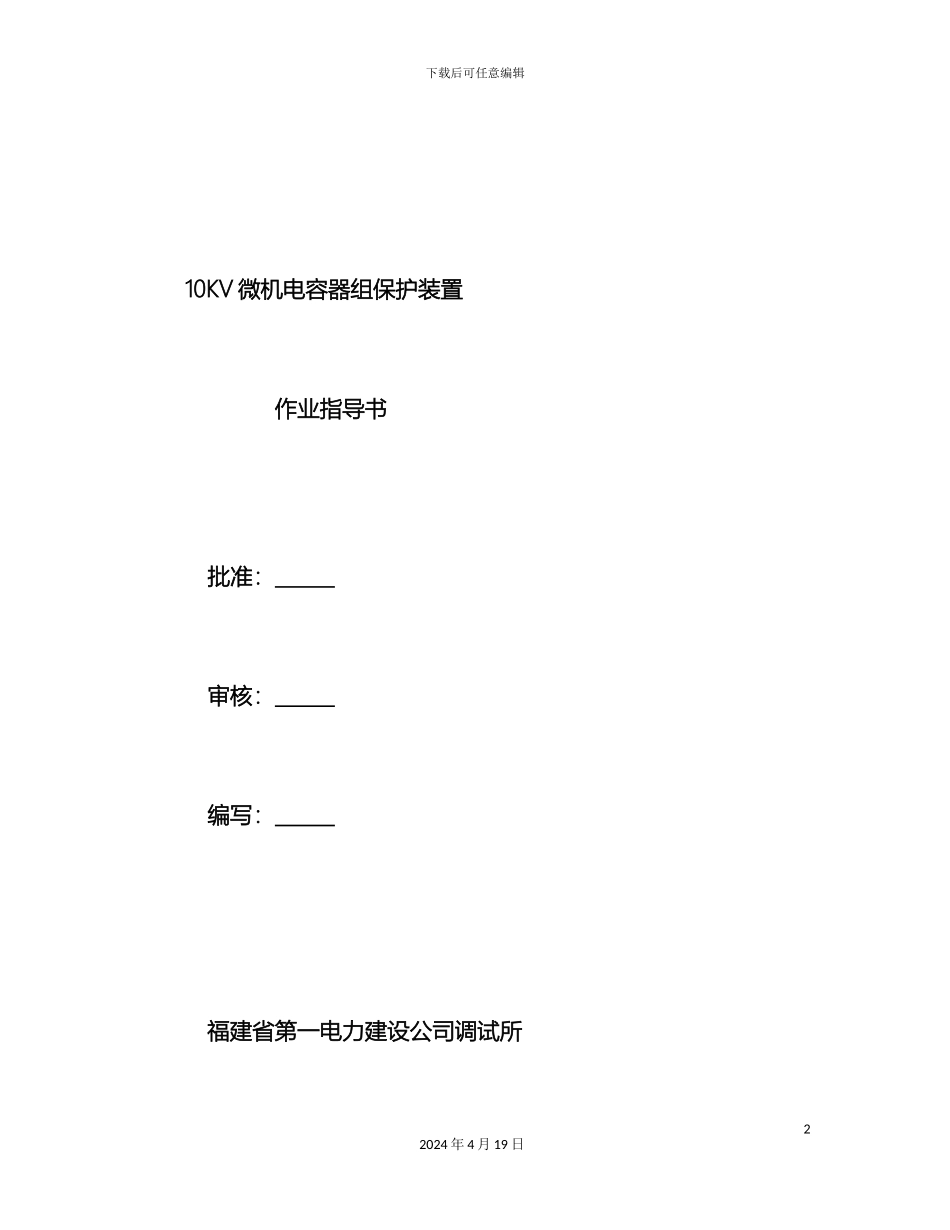

下载后可任意编辑10KV 微机电容器组保护装置作业指导书12024 年 4 月 19 日下载后可任意编辑10KV 微机电容器组保护装置作业指导书批准： 审核： 编写： 福建省第一电力建设公司调试所22024 年 4 月 19 日下载后可任意编辑1、总则1. 1 适用范围本作业指导书内容为 10KV 微机电容器组保护的配置原则、检验内容、检验要求。本作业指导书适用于本调试所继电保护调试人员检验 10KV 微机电容器组保护。1.2 通则1.2.1 在检验前，工作负责人必须组织工作人员学习本作业指导书，要求理解和熟悉本作业指导书的内容。1.2.2 有关本作业指导书的说明： （1）本作业指导书中 1n 代表微机保护的端子号，整屏试验时，自行对应微机保护屏的端子号。32024 年 4 月 19 日下载后可任意编辑 （2）本作业指导书中所提电流回路的具体要求数值，是按保护装置的额定电流为 5A 的条件拟定的，如保护装置的额定电流为 1A，则使用本规程时需将所列的电流值除以 5。 （3）本作业指导书适用于制造厂 1992 年以后出厂的产品。当回路有改变或与其它保护装置共回路、共继电器等时，应补充相应的检验项目。 （4）本作业指导书是在产品出厂合格的前提下编定的，因而在新安装时如无合格证，试验项目要增加工厂出厂检验的全部项目。其内容不包括在本作业指导书内。 （5）新安装检验工作开始前，首先要详细检查出厂试验记录所填写的项目与内容是否齐全，在证实所填写的内容符合要求之后，才可按本作业指导书顺序进行检验。42024 年 4 月 19 日下载后可任意编辑1.2.3 为了保证检验质量，加快检验进度，执行本作业指导书时应注意如下问题：（1）所有的检验，都应在该元件或插件处于与实际安装位置相一致的状态下进行。（2）各检查单位应具备专用的试验台（车）。1.2.4 为获得比较准确的数据，对所有特性试验中的每一点，应重复试验 3 次，其中每次试验的数值与整定值的误差应满足规定的要求。1.2.5 所有整定的检验，用模拟突然短路的方法，通入 95%及 105%的整定值进行检查。1.2.6 检验码必须与程序通知单一致。1.2.7 为防止损坏设备，应注意如下问题：（1）断开直流电后才允许插、拔插件。（2）调试过程中发现有问题要先找原因，不要频繁更换芯片。必52024 年 4 月 19 日下载后可任意编辑须更换芯片时，要用专用起拔器。应注意世片插入的方向，插入芯片后需经二人检查无误后，方可通电检验或使。 （3）检查中尽量不使用烙铁...
