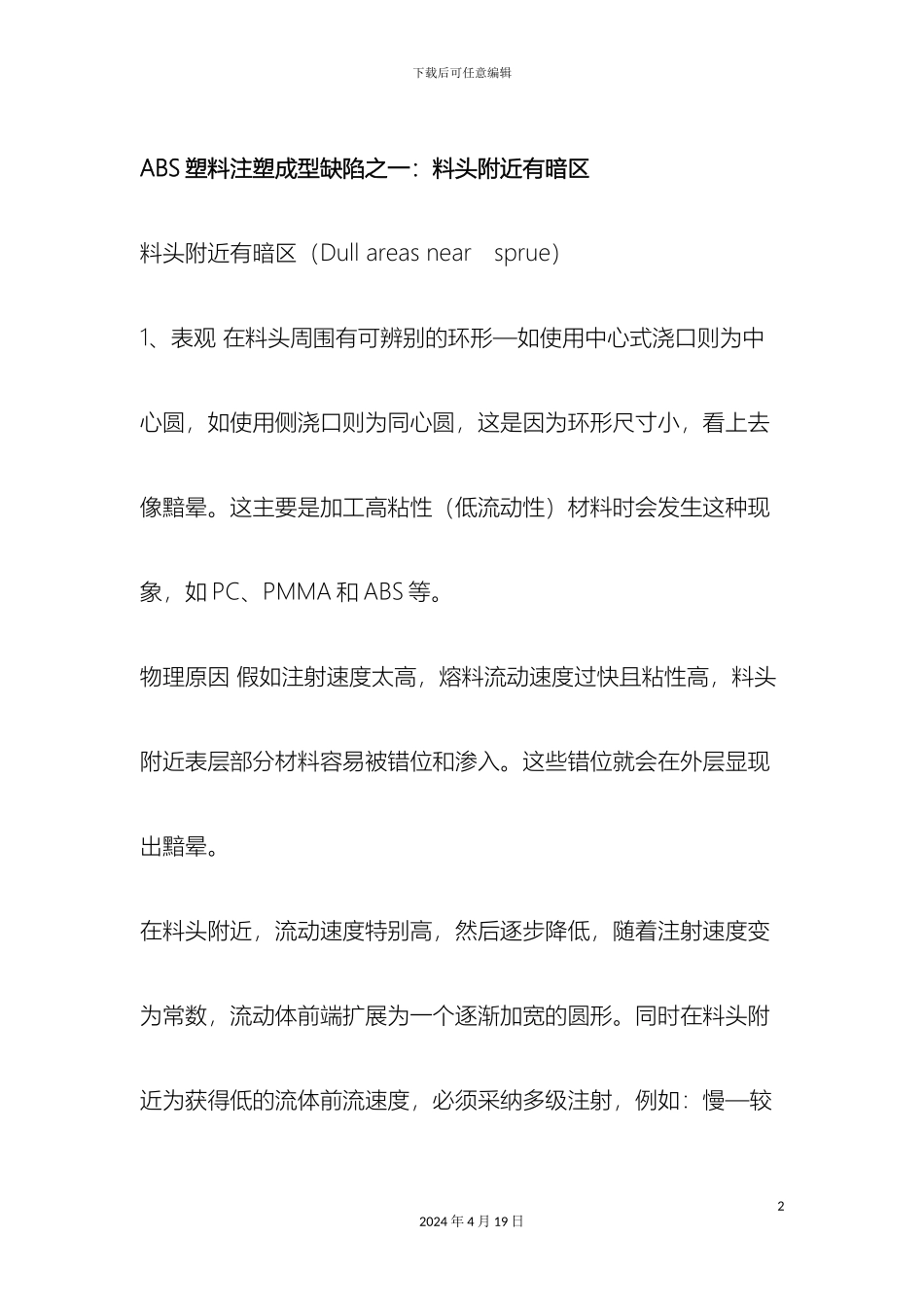

下载后可任意编辑ABS 塑料制品注塑成型缺陷问题及解决方案12024 年 4 月 19 日下载后可任意编辑ABS 塑料注塑成型缺陷之一：料头附近有暗区 料头附近有暗区（Dull areas near sprue） 1、表观 在料头周围有可辨别的环形—如使用中心式浇口则为中心圆，如使用侧浇口则为同心圆，这是因为环形尺寸小，看上去像黯晕。这主要是加工高粘性（低流动性）材料时会发生这种现象，如 PC、PMMA 和 ABS 等。 物理原因 假如注射速度太高，熔料流动速度过快且粘性高，料头附近表层部分材料容易被错位和渗入。这些错位就会在外层显现出黯晕。 在料头附近，流动速度特别高，然后逐步降低，随着注射速度变为常数，流动体前端扩展为一个逐渐加宽的圆形。同时在料头附近为获得低的流体前流速度，必须采纳多级注射，例如：慢—较22024 年 4 月 19 日下载后可任意编辑快—快。目的是在整个充模循环种获得均一的熔体前流速度。 一般以为黯晕是在保压阶段熔料错位而产生的。实际上，前流效应的作用是在保压阶段将熔料移入了制品内部。与加工参数有关的原因与改良措施见下表： 1、流速太高 采纳多级注射：慢-较快-快 2、熔料温度太低 增加料筒温度，增加螺杆背压 3、模壁温度太低 增加模壁温度 与设计有关的原因与改良措施见下表： 1、浇口与制品成锐角 在浇口和制品间成弧形 2、浇口直径太小 增加浇口直径 3、浇口位置错误 浇口重新定位32024 年 4 月 19 日下载后可任意编辑ABS 塑料注塑成型缺陷之二：锐边料流区有黯区锐边料流区有黯区（Dull areas downstream of edges） 1、表观 成型后制品表面非常好，直到锐边。锐边以后表面出现黯区而且粗糙。 物理原因 假如注射速度太快，即流速太高，特别是对高粘性（流动性差）的熔体，表面层容易在斜面和锐边后面发生移位和渗入。这些移位的外层冷料就表现为黯区和粗糙的表面。 与加工参数有关的原因与改良措施见下表： 1、流体前端速度太快 采纳多级注射：快-慢，在流体前端到达锐边之前降低注射速度 与设计有关的原因与改良措施见下表： 1、模具内锐角过渡 提供光滑过渡42024 年 4 月 19 日下载后可任意编辑ABS 塑料注塑成型缺陷之三：表面光泽不均表面光泽不均（Gloss Variations on textured surfaces） 1、表观 虽然模具具有均一的表面材质，制品表面还是表现为灰黯和光泽不均匀。 物理原因 注射成型生产的制品表面多少是模具表面的翻版。表面粗...
