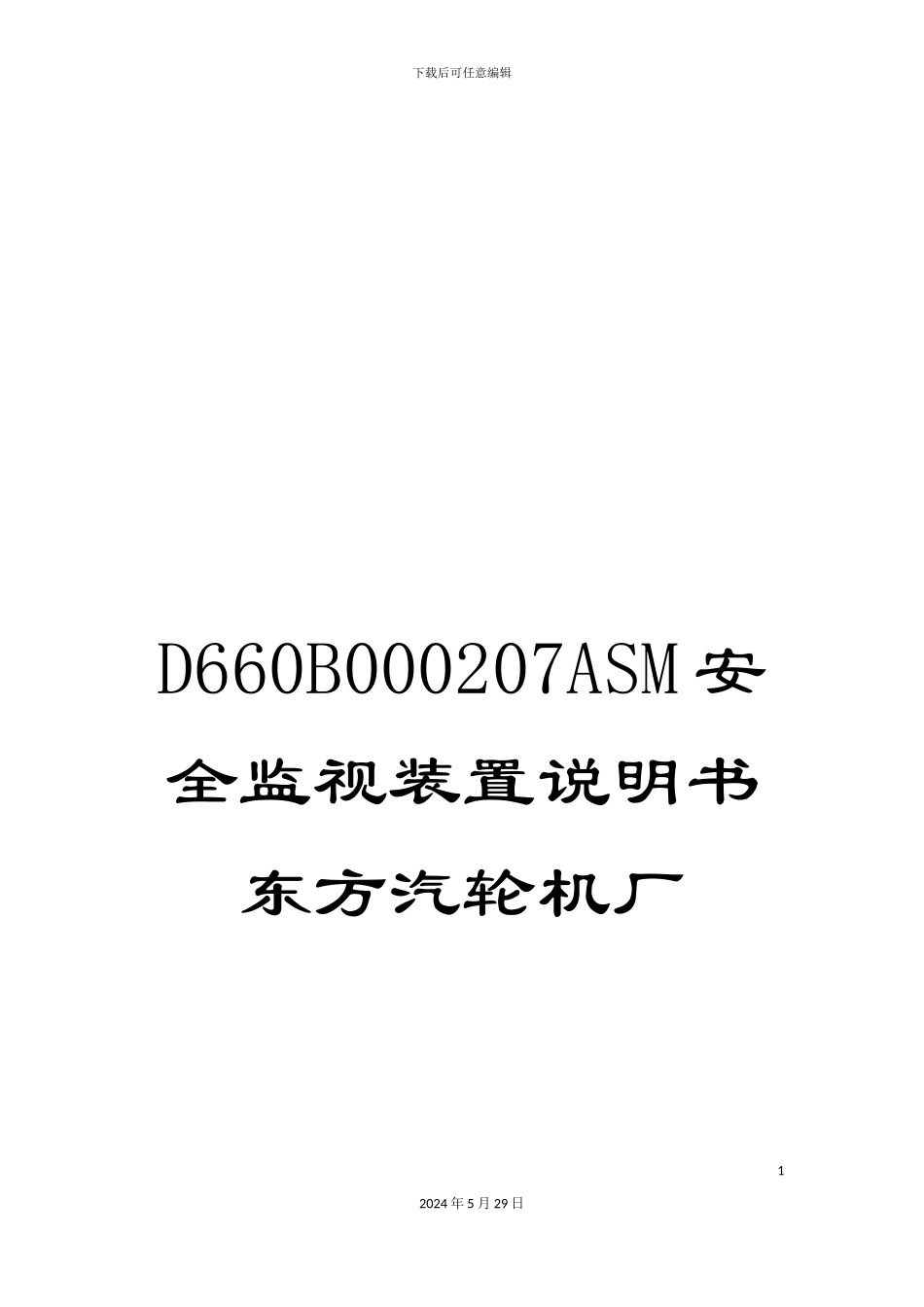

D660B000207ASM安全监视装置说明书东方汽轮机厂

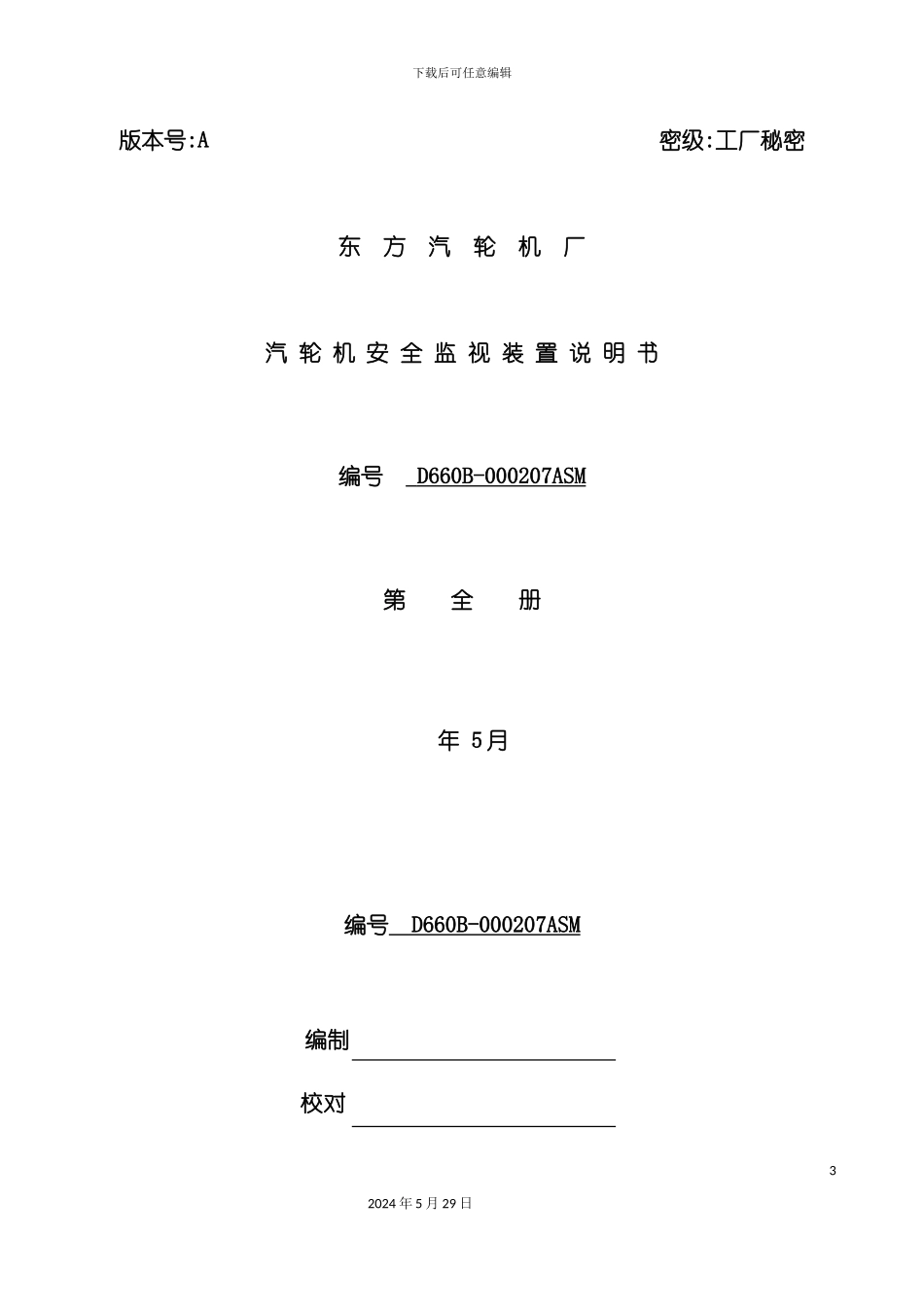

下载后可任意编辑D660B000207ASM 安全监视装置说明书东方汽轮机厂12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日下载后可任意编辑版本号:A 密级:工厂秘密东 方 汽 轮 机 厂汽 轮 机 安 全 监 视 装 置 说 明 书编号 D660B-000207ASM 第 全 册 年 5 月 编号 D660B-000207ASM 编制校对32024 年 5 月 29 日下载后可任意编辑审核会签审定批准 42024 年 5 月 29 日下载后可任意编辑修改记录表更 改标 记处数文 件代 号签 字日期更 改标 记处数文 件代 号签 字日期52024 年 5 月 29 日下载后可任意编辑目录 序号章－节 名 称页 数备 注10－1系统概述220－2电源部分 QUINT230－3盖振监测模件 MMS6120940－4转速监测模件 MMS63121150－5偏心监视模件 MMS6220960－6胀差及轴向位移监测模件 MMS62101070－7热膨胀监视模件 MMS6410680－8轴振监测模件 MMS6110890－9通讯单元 MMS68233100-10精密瞬态转速仪 DF90111110-11TSI 现场安装及调试312024 年 5 月 29 日下载后可任意编辑0－1 系 统 概 述本汽轮机采纳 MMS6000 监控系统,安全监视装置由转速监视器、偏心监视器、轴位移监视器、胀差监视器、盖振监视器、轴振监视器和热膨胀监视器组成。MMS6000 系统采纳成熟的振动感应技术,安装简便,可免维护运行。由于它的模块化特点,能够根据您的需要”量体裁衣”,不会”大材小用”。不但如此,一个模块化系统不会过时,任何时候都能够扩展、升级或改进,以跟上不断进展的需要。每块模件上都装有微处理器,能提供标准的处理手段,也能解决用户的特别问题。MMS6000 系统适合于各种标准的涡轮机械的监测。1 环境要求a)参考温度:＋25℃;b)正常工作温度范围:0℃～＋65℃;c)贮存与运输温度:－30℃～＋85℃;d)相对湿度:5％～95％无冷凝。2 主要技术数据a)模件符合 DIV 41 494(100×160mm)标准;b)前面板尺寸 30mm(6TE)×128.4(3HE);c)净重 320 克;d)一个 19”框架,装 14 个插件/28 个通道;e)经过 RS232 串口,读取数据,组态;f)经过 RS485 接口通讯。3 MMS6000 的特点a)每块模件为双通道,内置微处理器;b)接口可连接主计算机和系统;c)经过标准 RS485 接口,用两种方式通讯;d)防止非安全运行;e)提高系统使用寿命;12024 年 5 月 29 日下载后可任意编辑f)减少备品消耗;g)改进维修计划;h)模件化概念提供最紧凑的系统配置;i)符合相关国际标准。22024 年...
