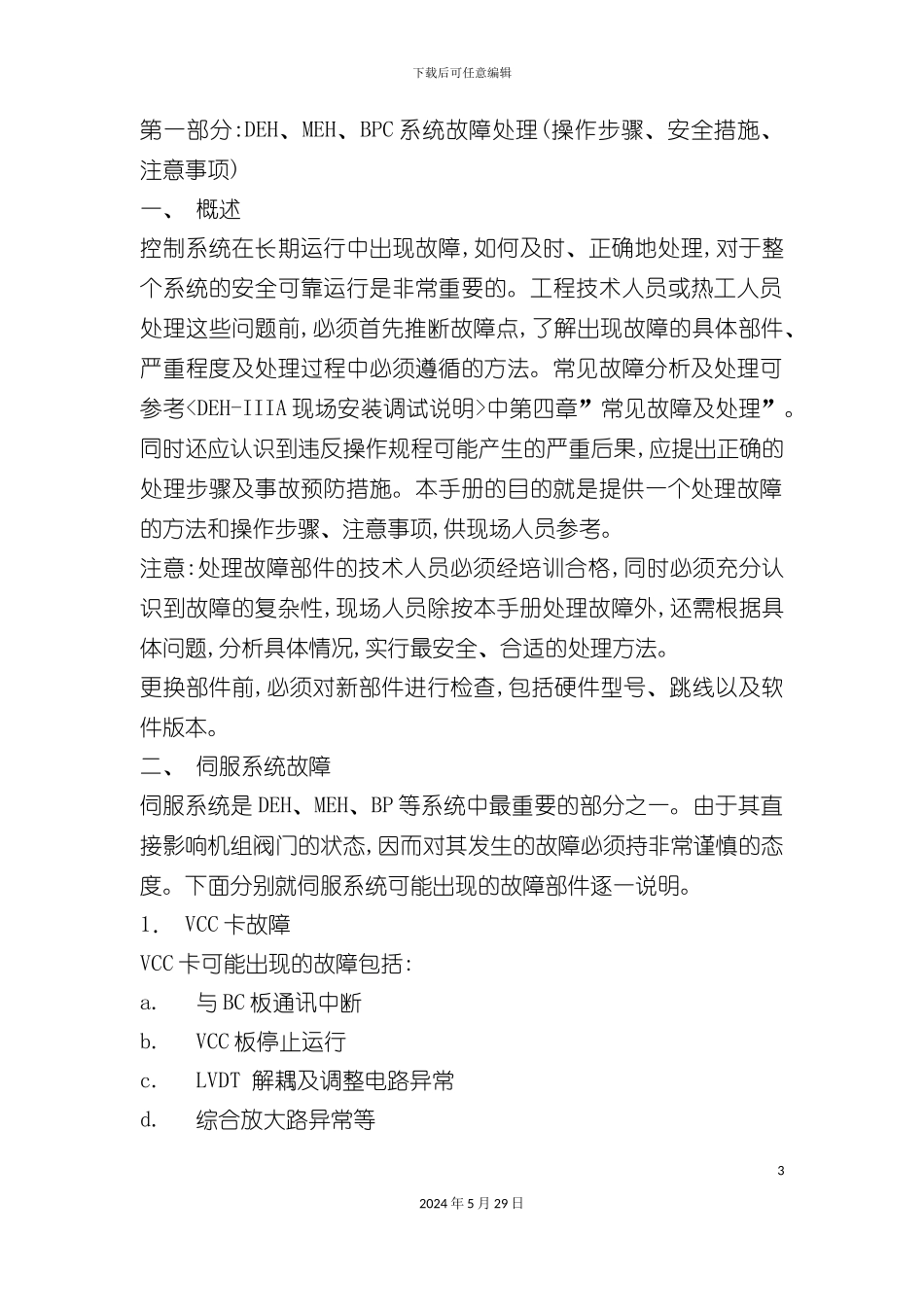

下载后可任意编辑DEHMEHBPC 系统故障处理操作步骤安全措施注意事项12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日下载后可任意编辑第一部分:DEH、MEH、BPC 系统故障处理(操作步骤、安全措施、注意事项)一、 概述控制系统在长期运行中出现故障,如何及时、正确地处理,对于整个系统的安全可靠运行是非常重要的。工程技术人员或热工人员处理这些问题前,必须首先推断故障点,了解出现故障的具体部件、严重程度及处理过程中必须遵循的方法。常见故障分析及处理可参考中第四章”常见故障及处理”。同时还应认识到违反操作规程可能产生的严重后果,应提出正确的处理步骤及事故预防措施。本手册的目的就是提供一个处理故障的方法和操作步骤、注意事项,供现场人员参考。注意:处理故障部件的技术人员必须经培训合格,同时必须充分认识到故障的复杂性,现场人员除按本手册处理故障外,还需根据具体问题,分析具体情况,实行最安全、合适的处理方法。更换部件前,必须对新部件进行检查,包括硬件型号、跳线以及软件版本。二、 伺服系统故障伺服系统是 DEH、MEH、BP 等系统中最重要的部分之一。由于其直接影响机组阀门的状态,因而对其发生的故障必须持非常谨慎的态度。下面分别就伺服系统可能出现的故障部件逐一说明。1． VCC 卡故障VCC 卡可能出现的故障包括:a. 与 BC 板通讯中断b. VCC 板停止运行c. LVDT 解耦及调整电路异常d. 综合放大路异常等32024 年 5 月 29 日下载后可任意编辑在确定故障在 VCC 卡后,应当首先确认该 VCC 卡的故障是否能够经过在线调整解决。如无法调整,确需更换时,必须保证机组运行的安全及负荷的稳定,即防止产生阀门突然全开或全关。在线更换VCC 卡时:操作步骤:a. 当该 VCC 卡控制的阀门处于全关位置,且 DEH 输出指令为 0时:1) 可将机组控制切至手动或液调。2) 然后拔下该 VCC 卡,确认新的 VCC 卡型号、跳线及软件版本与原 VCC 卡相同。3) 插入新 VCC 卡,并检查其工作是否正常。4)根据 VCC 卡 LVDT 调整方法,整定零位、满度、放大倍数及偏置电压等。5) 确认控制系统工作正常、状态正确、跟踪良好后,投入自动。注意:调整过程中,必须保证机组安全及负荷稳定。b. 当该 VCC 卡控制的阀门不处于全关状态或 DEH 输出指令不为0 时,必须经过阀门全行程试验,专用的维护按钮或强制指令使阀门开度逐渐到 0 后,再更换 VCC 卡。同时可考虑投入功...
