DFSS-5X水冷冷热水机组功能说明书

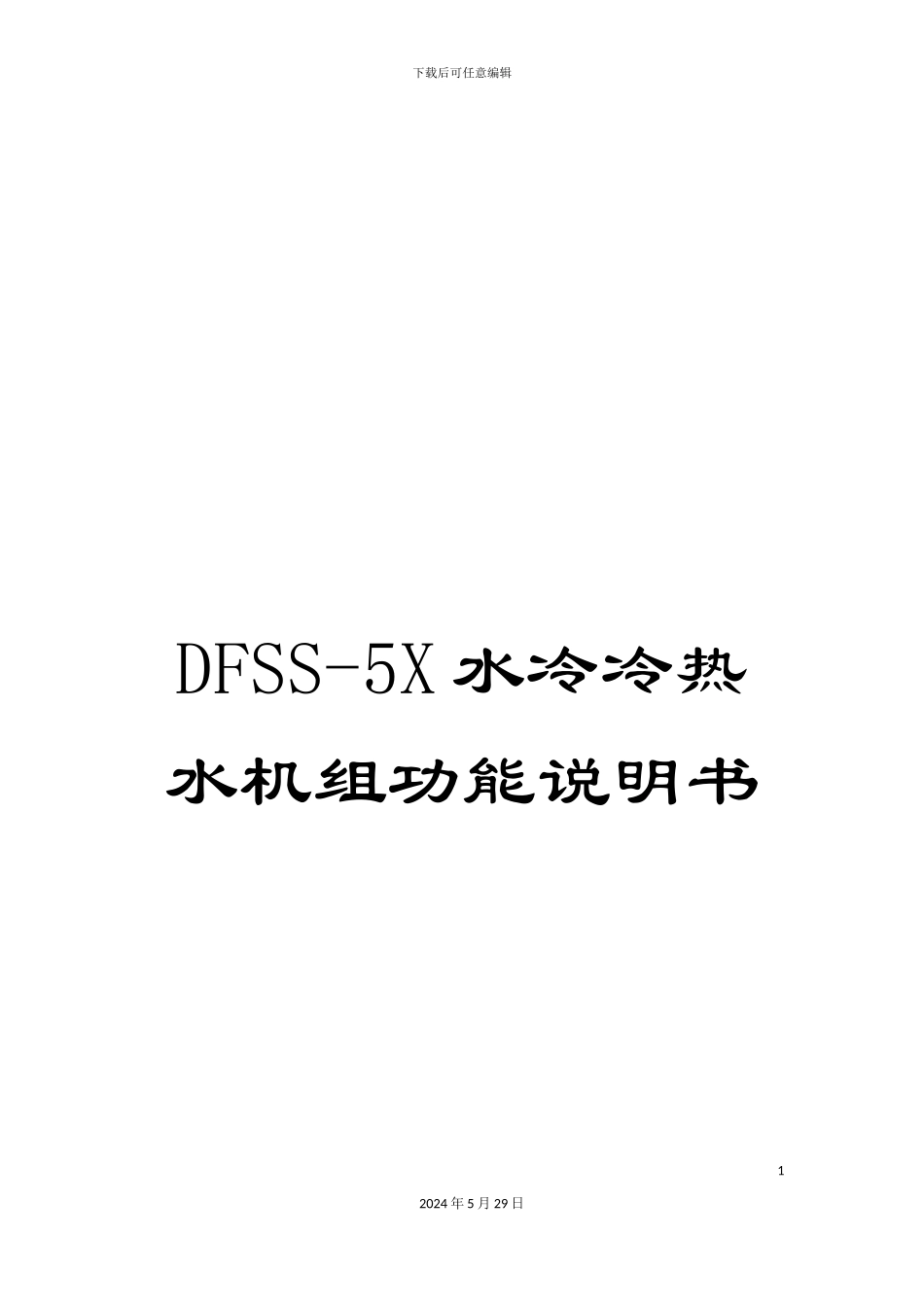

DFSS-5X水冷冷热水机组功能说明书_第1页
1/17

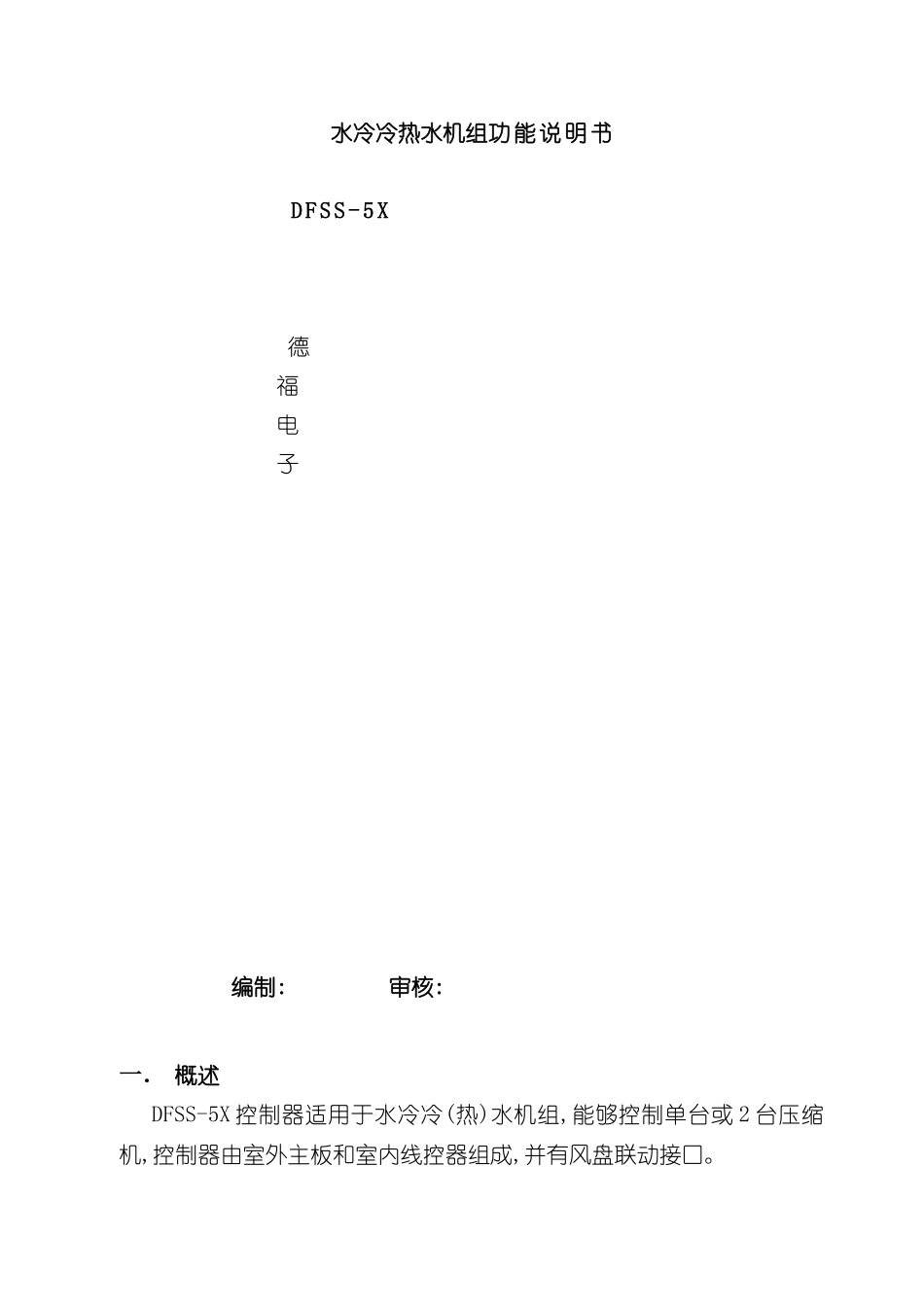

DFSS-5X水冷冷热水机组功能说明书_第2页
2/17

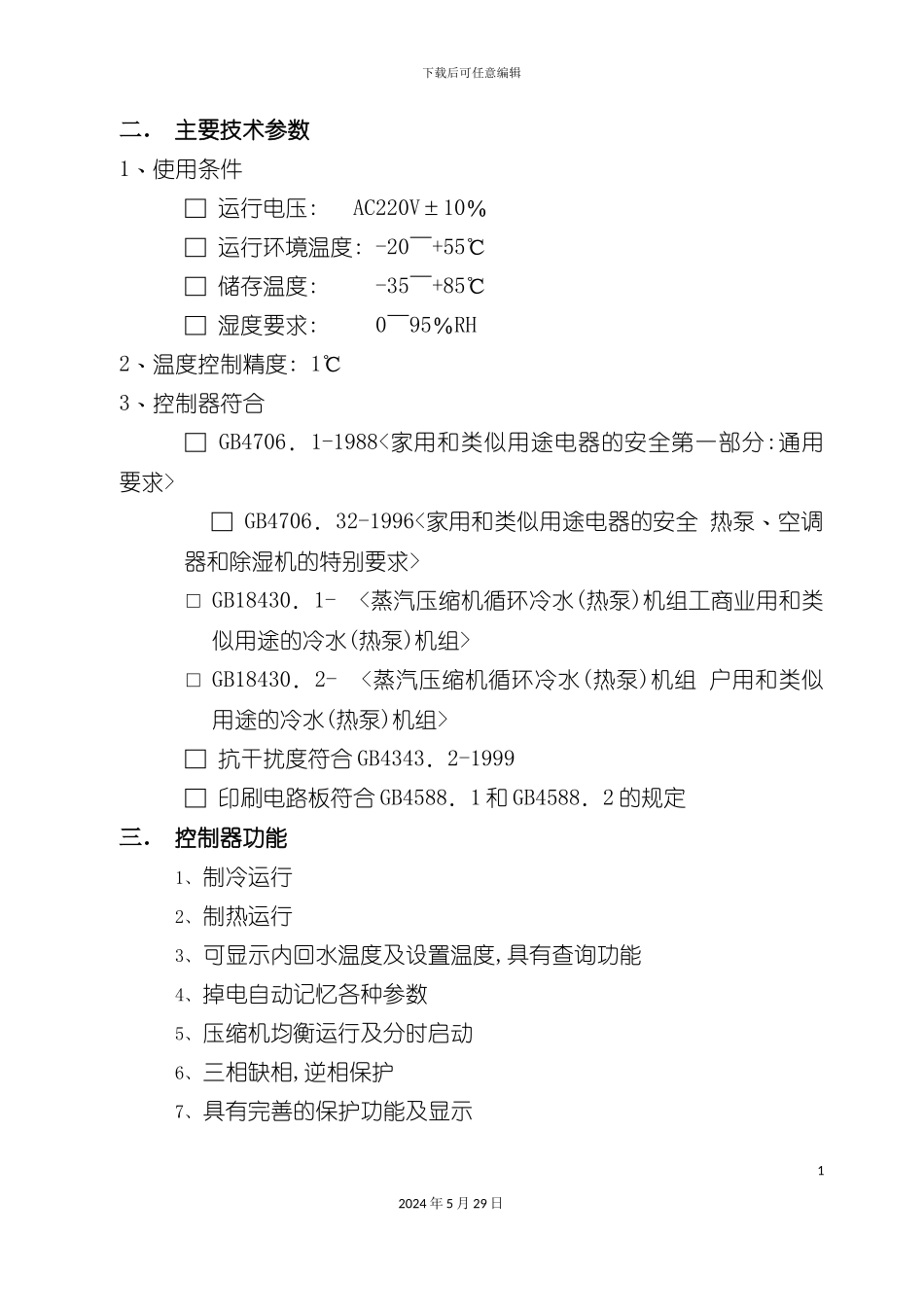

DFSS-5X水冷冷热水机组功能说明书_第3页
3/17
下载后可任意编辑DFSS-5X 水冷冷热水机组功能说明书12024 年 5 月 29 日水冷冷热水机组功能说明书 DFSS-5X 德 福 电 子编制: 审核:一. 概述DFSS-5X 控制器适用于水冷冷(热)水机组,能够控制单台或 2 台压缩机,控制器由室外主板和室内线控器组成,并有风盘联动接口。下载后可任意编辑二. 主要技术参数1﹑使用条件□ 运行电压: AC220V±10%□ 运行环境温度: -20~+55℃□ 储存温度: -35~+85℃□ 湿度要求: 0~95%RH2﹑温度控制精度: 1℃3﹑控制器符合□ GB4706.1-1988<家用和类似用途电器的安全第一部分:通用要求> □ GB4706.32-1996<家用和类似用途电器的安全 热泵﹑空调器和除湿机的特别要求>□ GB18430.1- <蒸汽压缩机循环冷水(热泵)机组工商业用和类似用途的冷水(热泵)机组>□ GB18430.2- <蒸汽压缩机循环冷水(热泵)机组 户用和类似用途的冷水(热泵)机组>□ 抗干扰度符合 GB4343.2-1999□ 印刷电路板符合 GB4588.1 和 GB4588.2 的规定三. 控制器功能1、制冷运行2、制热运行3、可显示内回水温度及设置温度,具有查询功能4、掉电自动记忆各种参数5、压缩机均衡运行及分时启动6、三相缺相,逆相保护7、具有完善的保护功能及显示12024 年 5 月 29 日下载后可任意编辑8、具有风盘联动接口9、选用摩托罗拉高性能芯片,抗干扰性能达到最好 10、具有定时开关机功能11、具有催款功能注意:本文档中的”内”字是指”内循环”,”外”字是指”外循环”四. 面板操作 室内线控器面板如图一 22024 年 5 月 29 日定时时间△△▽查询模式温度下载后可任意编辑1﹑开关机 □ 按”运转/停止”键,机组开机,指示灯亮;□ 再按”运转/停止”键,机组关闭,指示灯灭。□ 开机,关机均存储数据。 2﹑模式转换□ 按”模式”键,选择所需的模式,”制冷””制热”模式□ ”制冷” 模式显示雪花符号□ ”制热” 模式显示太阳符号 3﹑定时开关机(1)设置〖b7〗设置为 0 时是组合定时(设置请参阅下面设置章节)□ 开机状态下,按”定时”键,定时关机;□ 关机状态下,按”定时”键,定时开机;□ 按”定时”键后,小时时间闪显;□ 按”时间▽△”键,调整小时定时时间□ 再按”定时”键后,分钟时间闪显;□ 按”时间▽△”键,调整分钟定时时间□ 再按”定时”键,定时设定完成□ 再按”定时”键,则取消定时(2)设置〖b7〗设置为 1 时是循环定时□ 按”定时”键后,小时时间闪显,开始设定定时开时间;□ ...
