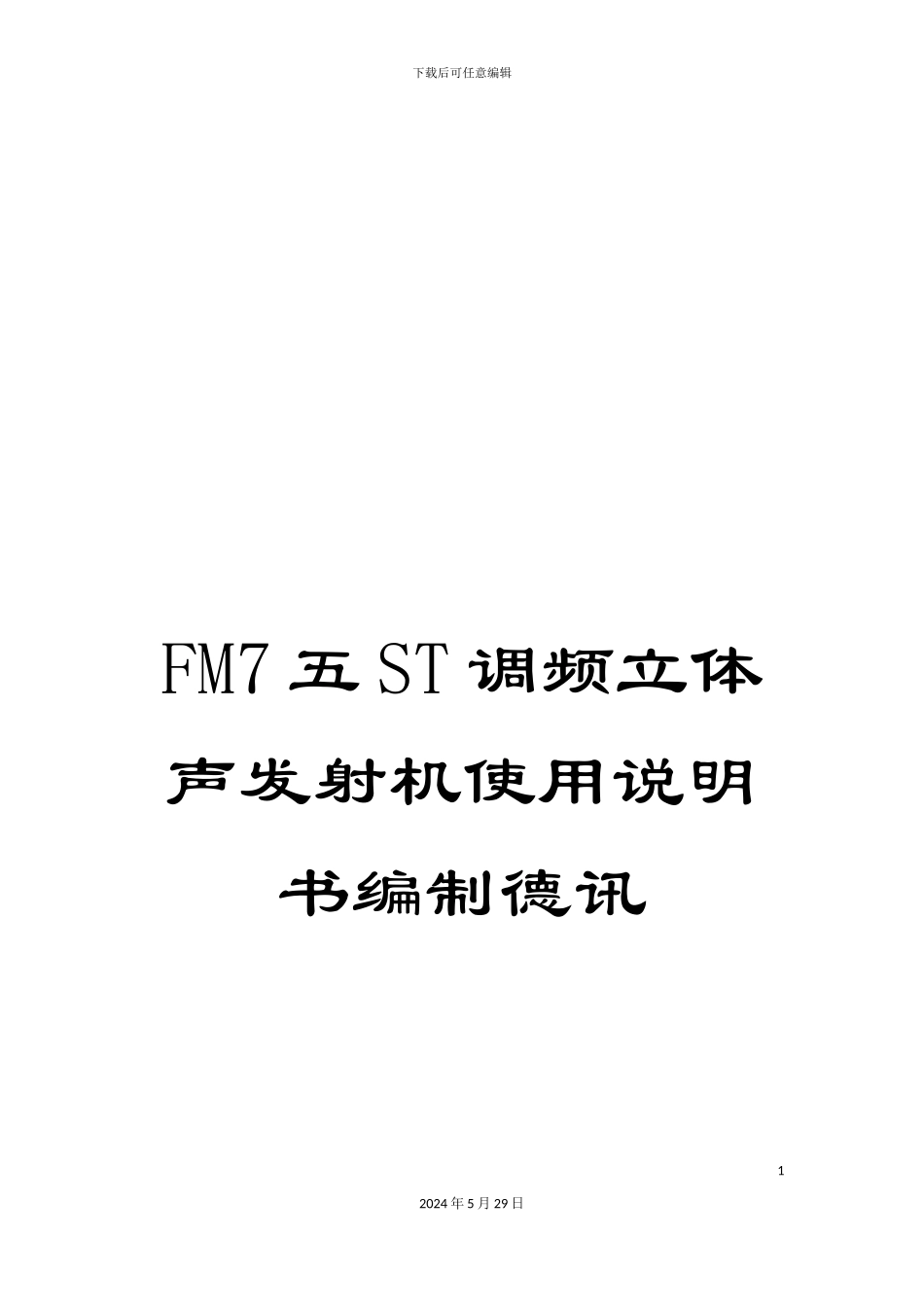

FM7五ST调频立体声发射机使用说明书编制德讯

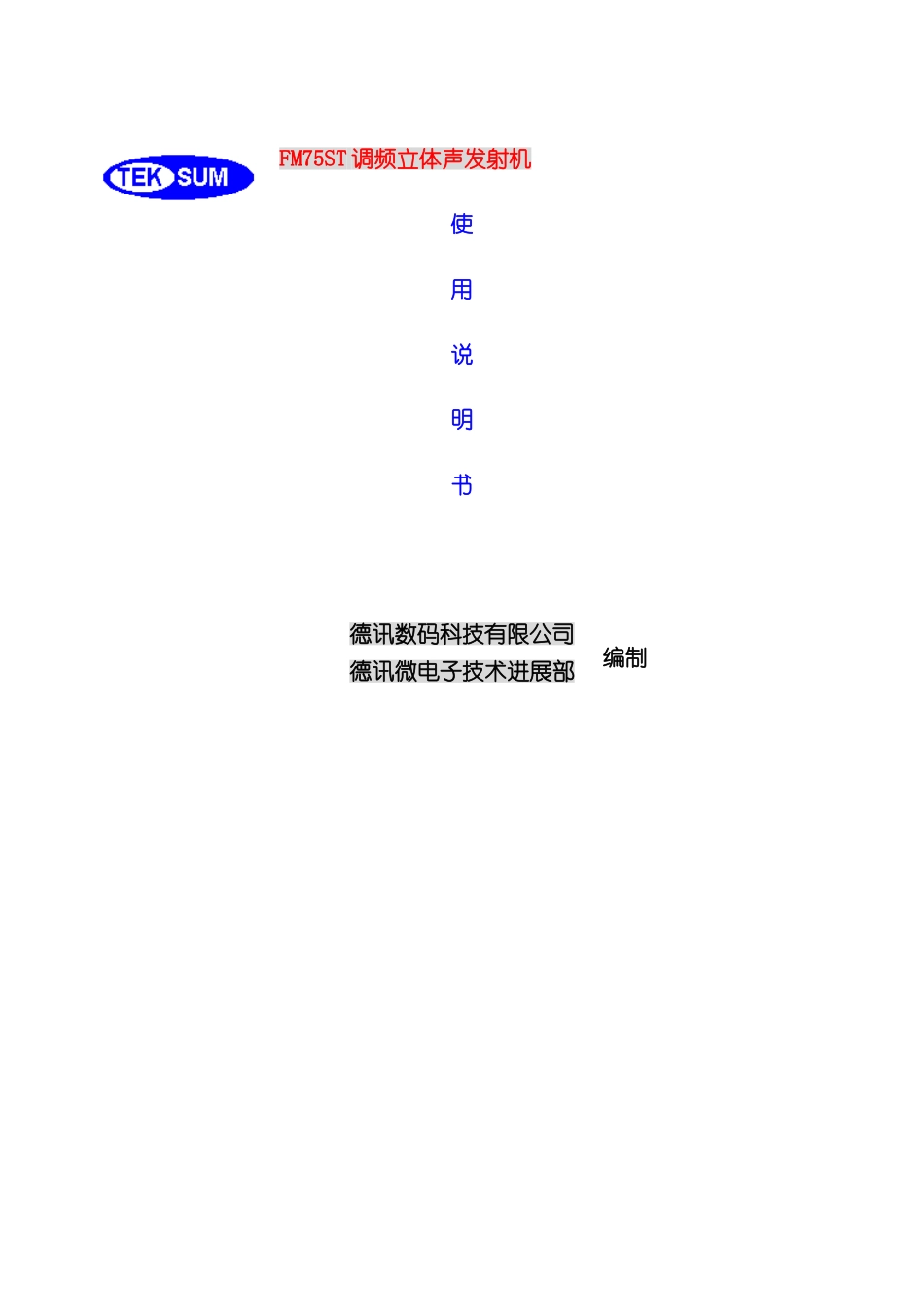

下载后可任意编辑FM7 五 ST 调频立体声发射机使用说明书编制德讯12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日FM75ST 调频立体声发射机使用说明书德讯数码科技有限公司德讯微电子技术进展部编制下载后可任意编辑FM75ST数码频率合成调频立体声发射机使用说明第一章、 引 言 FM75ST 系列发射机是德讯电子采纳先进智能控制及射频技术设计制造的新型的调频发射机。性能指标达到国内先进水平。本机具备良好的保真性能及长期工作稳定度,残余噪声以及失真度微小,同时具备优秀的高频残余重量及谐波指标。第二章: 技 术 指 标射频特性频率范围 MHz (设定带宽 5MHz)频率步进值100KHz稳频方式锁相频率合成频率准确度:±2KHz中期稳定度:±0.5KHz长期稳定度:±1KHz / 年射频输出功率:__W(开机预热 5 分钟后达最大值)RF 输出阻抗:50ohmRF 谐波:<-65 dBcRF 杂散波:< -75dBc残留调幅度:(AM):<0.2 %音频特性S/N (立体声):>62dB调制失真度:<0.3%予加重时间常数75μS音频输入电平2dB音频输入阻抗2Kohm立体声分离度-55dB ( 100 ~ 5000Hz)< -45 dB ( 5000Hz ~ 15000Hz)频率响应:40KHz~ 15 KHz±0.2dB (立)12024 年 5 月 29 日下载后可任意编辑带通滤波器滤波度>60 dB (频偏≥20 KHz)接口界面音频输入接口6.5mm 双声插座话筒输入接口6.5mm 双声插座(含 MIC 偏置电压)RF 输出功率插座Q9 射频插座频率调节界面轻触式按键(频率上升、下降、保存、复位)频率显示界面六位高亮度 LED环境条件工作电压AC180-240V @ 50Hz DC12 后备电源功耗小于 40W环境温度-10C~+40C第三章:系统安装为使本系统能安全稳定工作,敬请安装使用前通读本章,并按要求操作。3.1 开箱与外观检查 收到设备后,请拆开全部包装材料,按装箱清单查看配件。并检查设备有无损伤,前后面板、插孔等是否正常,摇动机箱有无异常声音等。3.2 使用前注意事项本机属精密设备,出厂前经过严格调试并老化检测,安装使用前,应首先通读说明书,按要求安装使用。本机使用 220V、50Hz 单相沟通电源,安装前应检查供电电源是否符合要求。为确保安全,请注意接地线是否良好。非专业技术人员切勿对本机进行拆卸或修理。即使是熔丝断裂也需查明原因才能换置。本机输出要求与 50负载匹配,可选用我公司生产的发射天线。如配用其它天线,应注意阻抗及谐振频率的匹配,同时在保证发射天线可靠连接前,请不要开启发射机。3.3 系统的安装与使用22024...
