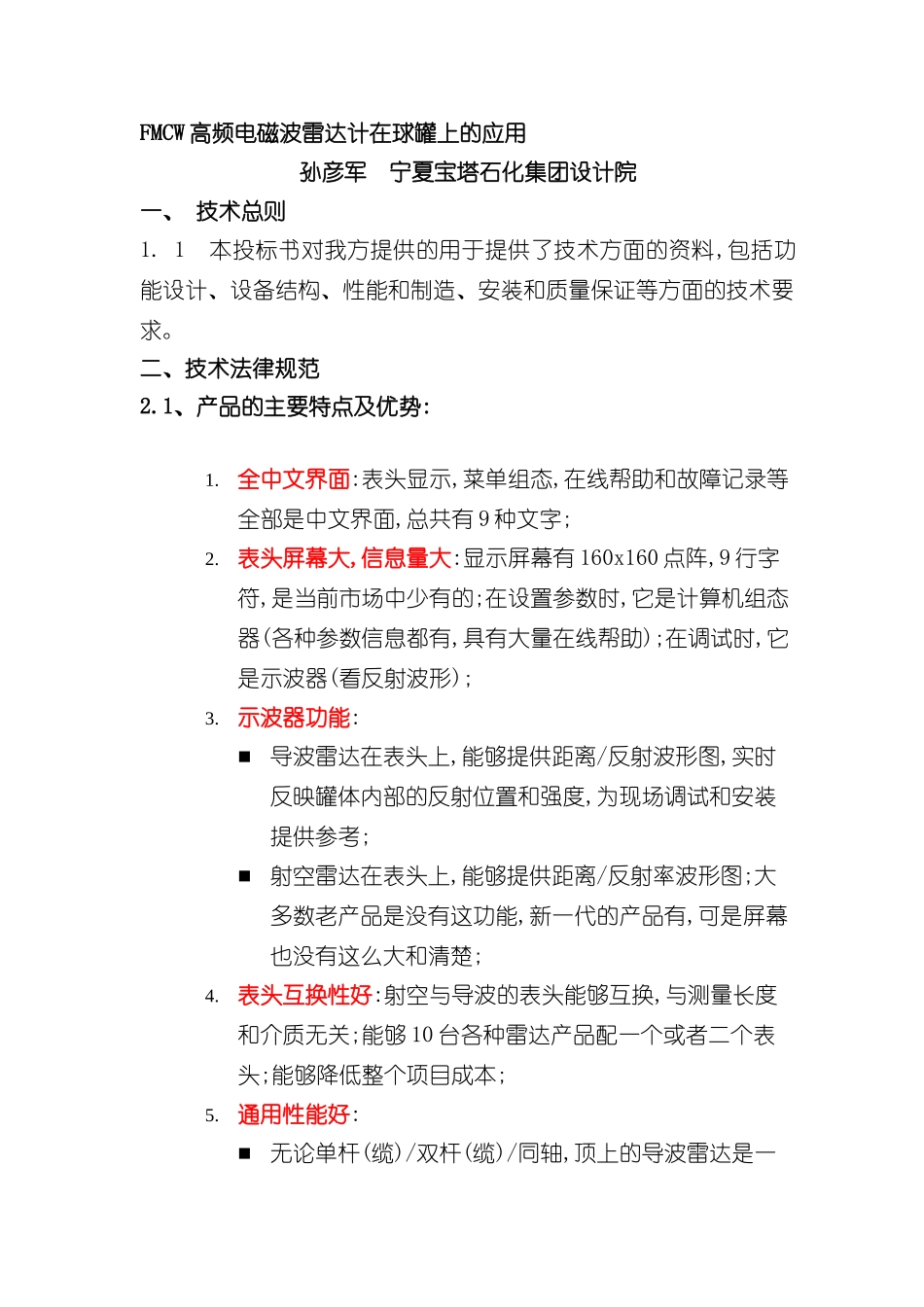

下载后可任意编辑FMCW 高频电磁波雷达计在球罐上的应用技术法律规范12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日FMCW 高频电磁波雷达计在球罐上的应用孙彦军 宁夏宝塔石化集团设计院一、 技术总则1. 1 本投标书对我方提供的用于提供了技术方面的资料,包括功能设计、设备结构、性能和制造、安装和质量保证等方面的技术要求。二、技术法律规范 2.1、产品的主要特点及优势:1.全中文界面:表头显示,菜单组态,在线帮助和故障记录等全部是中文界面,总共有 9 种文字;2.表头屏幕大,信息量大:显示屏幕有 160x160 点阵,9 行字符,是当前市场中少有的;在设置参数时,它是计算机组态器(各种参数信息都有,具有大量在线帮助);在调试时,它是示波器(看反射波形);3.示波器功能:导波雷达在表头上,能够提供距离/反射波形图,实时反映罐体内部的反射位置和强度,为现场调试和安装提供参考;射空雷达在表头上,能够提供距离/反射率波形图;大多数老产品是没有这功能,新一代的产品有,可是屏幕也没有这么大和清楚;4.表头互换性好:射空与导波的表头能够互换,与测量长度和介质无关;能够 10 台各种雷达产品配一个或者二个表头;能够降低整个项目成本;5.通用性能好:无论单杆(缆)/双杆(缆)/同轴,顶上的导波雷达是一下载后可任意编辑样的,简单修改一下内部参数就能够了;不需要不同种类的产品作为库存;射空雷达的天线能够互换,根据反射角度/测量距离等原因,能够直接将天线改为 DN80 或者 DN100,不需要任何设置;6.超低介电常数测量:导波雷达:最小介电常数能够测到 1.1(罐底跟踪法TBF),直接测量法(DM)能够为 1.4~1.6;最远测量距离能够达 35 米(介电常数大于 10,单缆时)射空雷达: 最小介电常数能够测到 1.5(TBF);直接测量能够测的 1.8,最远测量距离能够达 80 米(介电常数大于 10,天线为 DN100 时);7.二线制,单/双(导波)4~20mA 加免费 HART,本安,隔爆:导波雷达能够同时测量和输出液位和介位,因此有时需要双(4~20mA)输出。订货数量大时,能够免费提供 HART-UBS接口,8.抗干扰能力强:有一些确有成效的抗干扰的手段,能够克服罐体内部结构复杂,有泡沫,搅拌和液面晃动;9.双腔结构:一些厂家为了降低成本,选择单腔结构,或者塑料外壳;10. 工作原理与国际高端主流产品相同:导波雷达是时域法,计算雷达波(发射-反射-接受)时间*波速/2(=距离),再由已知的罐高减去距离得到液位,由液位进一步能够计算出罐内体积/质量(密度);射空雷达是...
