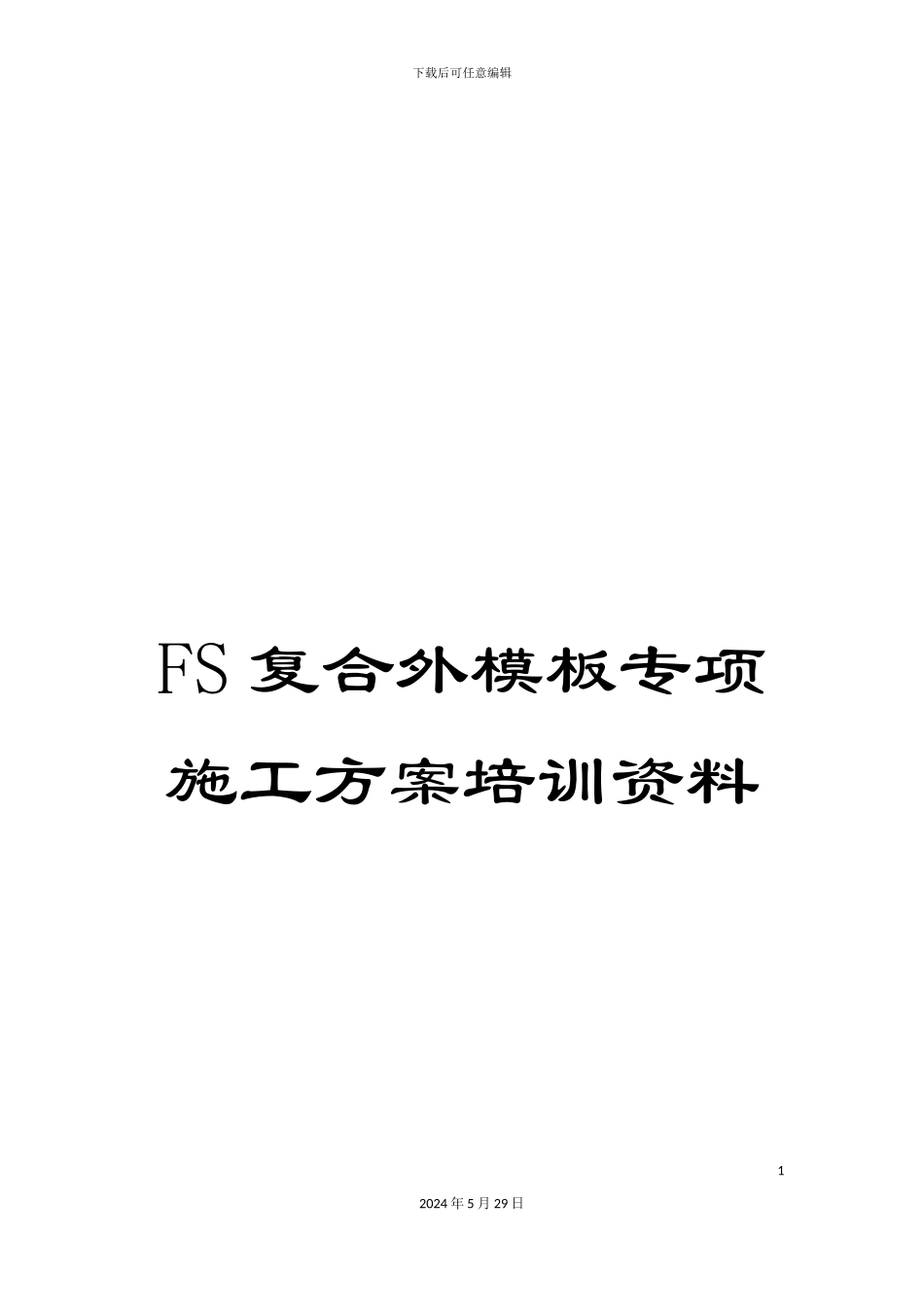

FS复合外模板专项施工方案培训资料

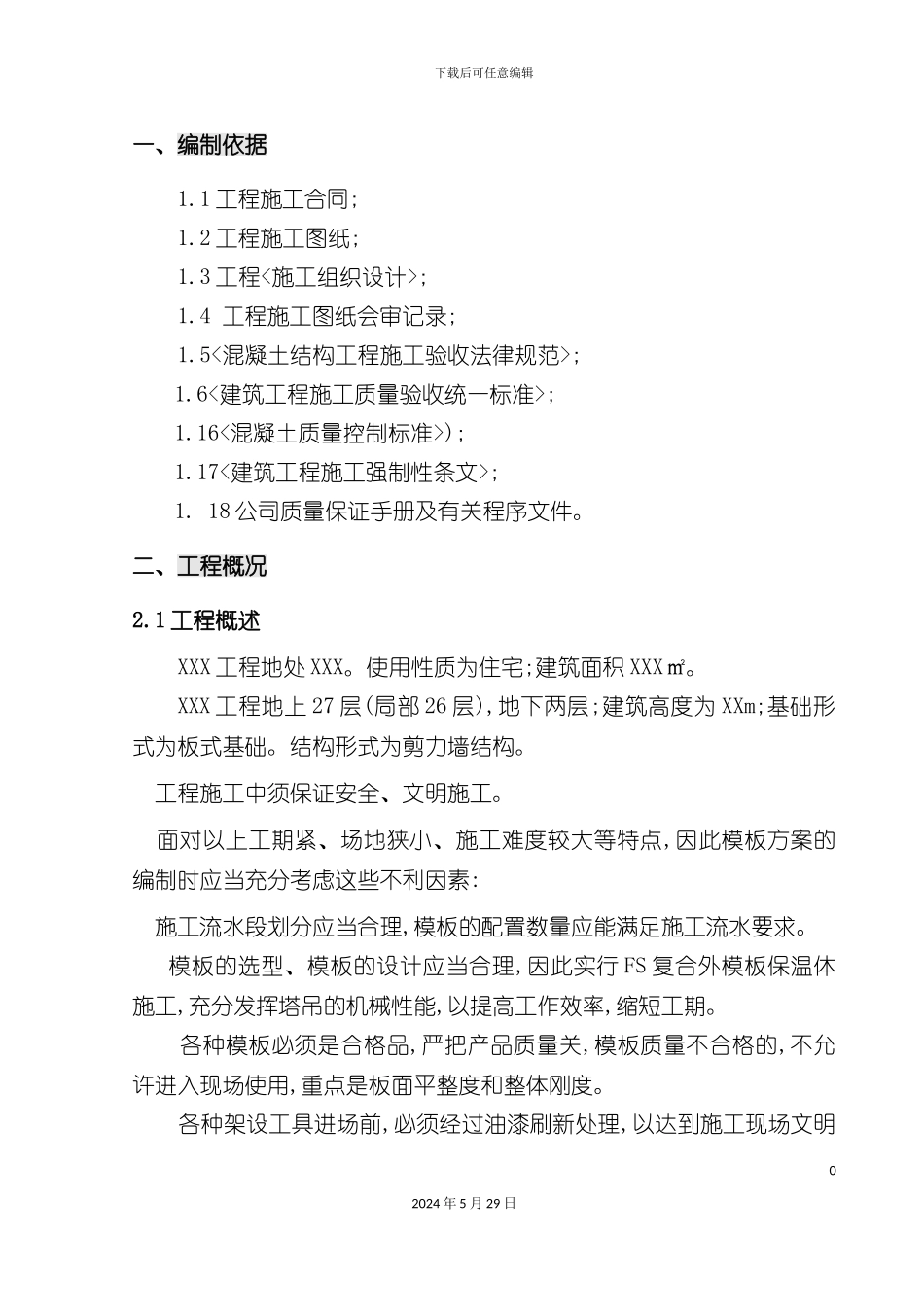

下载后可任意编辑FS 复合外模板专项施工方案培训资料12024 年 5 月 29 日下载后可任意编辑一、编制依据1.1 工程施工合同;1.2 工程施工图纸;1.3 工程<施工组织设计>;1.4 工程施工图纸会审记录;1.5<混凝土结构工程施工验收法律规范>;1.6<建筑工程施工质量验收统一标准>;1.16<混凝土质量控制标准>);1.17<建筑工程施工强制性条文>;1. 18 公司质量保证手册及有关程序文件。二、工程概况2.1 工程概述XXX 工程地处 XXX。使用性质为住宅;建筑面积 XXX㎡。XXX 工程地上 27 层(局部 26 层),地下两层;建筑高度为 XXm;基础形式为板式基础。结构形式为剪力墙结构。 工程施工中须保证安全、文明施工。 面对以上工期紧、场地狭小、施工难度较大等特点,因此模板方案的编制时应当充分考虑这些不利因素: 施工流水段划分应当合理,模板的配置数量应能满足施工流水要求。 模板的选型、模板的设计应当合理,因此实行 FS 复合外模板保温体施工,充分发挥塔吊的机械性能,以提高工作效率,缩短工期。 各种模板必须是合格品,严把产品质量关,模板质量不合格的,不允许进入现场使用,重点是板面平整度和整体刚度。 各种架设工具进场前,必须经过油漆刷新处理,以达到施工现场文明02024 年 5 月 29 日下载后可任意编辑洁净的要求。2.2 模板配置质量的法律规范要求根据或超过中级抹灰的施工要求,制定模板配置质量的法律规范要求。 现浇结构模板安装的允许偏差现浇结构模板安装的允许偏差应符合表 2-2 的规定。 模板安装的允许偏差表 表 2-2项次项 目允许偏差(mm)检验方法1轴线位置(墙、梁)3尺寸检查2底模上表面标高±3用水准仪或拉线和尺量检查3截面尺寸基 础±5尺量检查墙、梁、柱±3尺量检查4每层垂直度层高不大于 5m3经纬仪或用 2m 托线板检查大于 5m55相邻两板表面高低差2用直尺和尺量检查6表面平整度2用 2m 靠尺和楔形塞尺检查7阴阳角方正2用 2m 靠尺和楔形塞尺检查顺直2线尺8预埋铁件中心线位移2拉线、尺量9门窗洞口中心线位移3拉线、尺量宽、高±5对角线610预 埋 管 、 螺栓中心线位移2拉线、尺量螺栓外露长度＋5、－011预留孔洞中心线位移5拉线、尺量12024 年 5 月 29 日下载后可任意编辑尺寸＋5、－012插 筋中心线位移5拉线、尺量检查外露长度+10、-0拉线、尺量检查固定在模板上的预埋件和预留孔洞均不得遗漏,安装必须牢固,位置准确。 模板起拱按设计要求,当现浇钢筋混凝土板跨度大于 4m 时,要求跨中起拱0.25...
