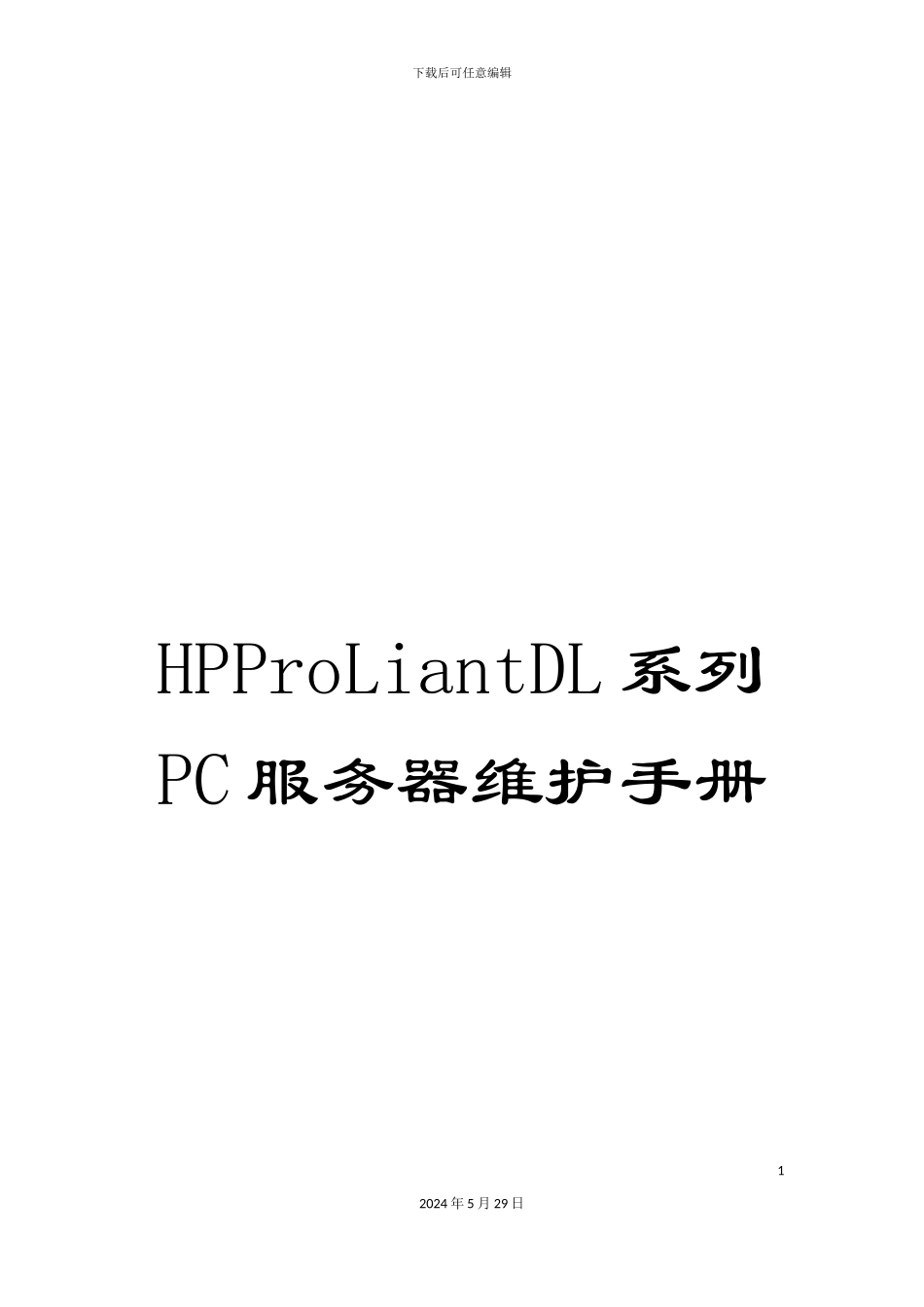

HPProLiantDL系列PC服务器维护手册

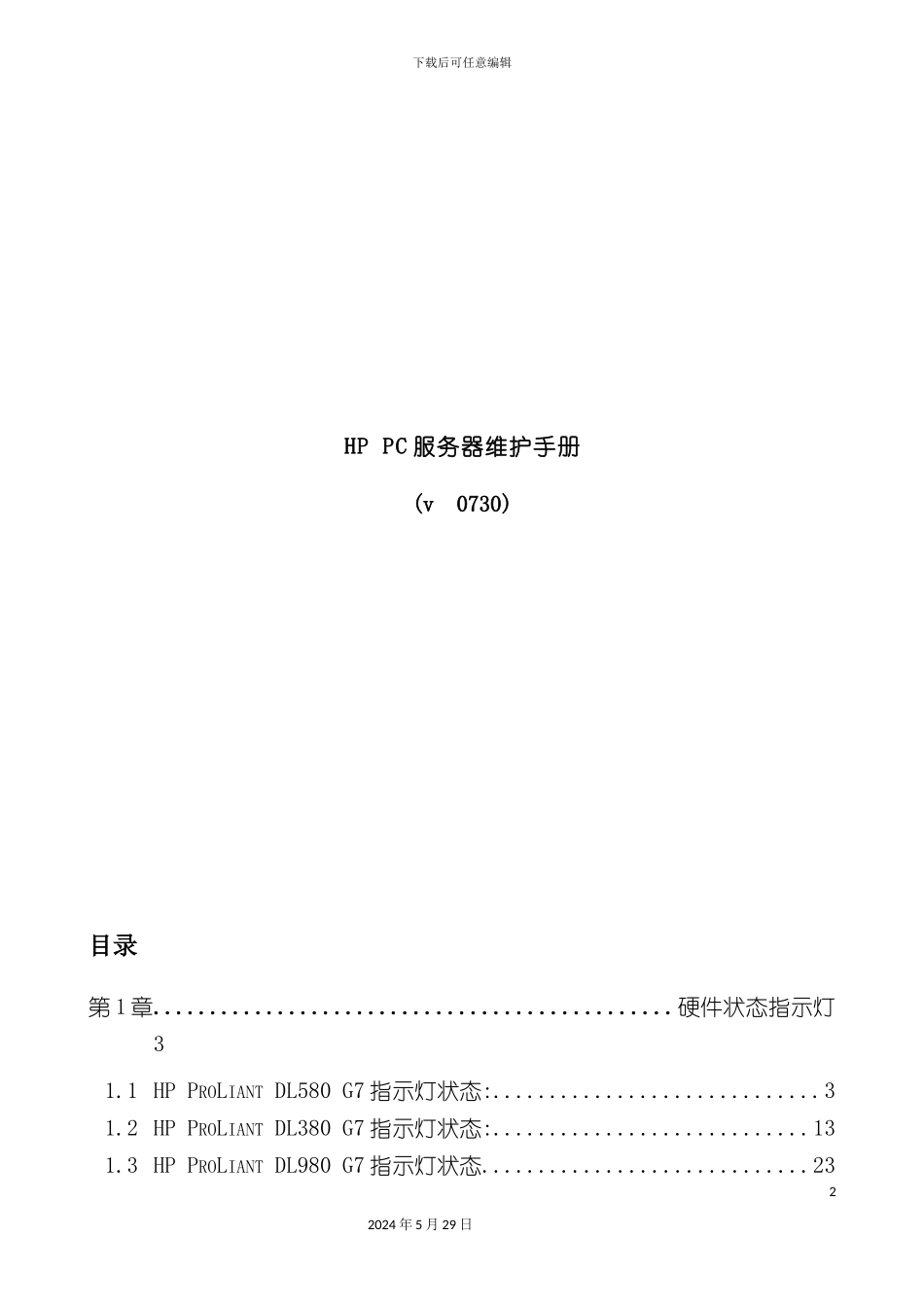

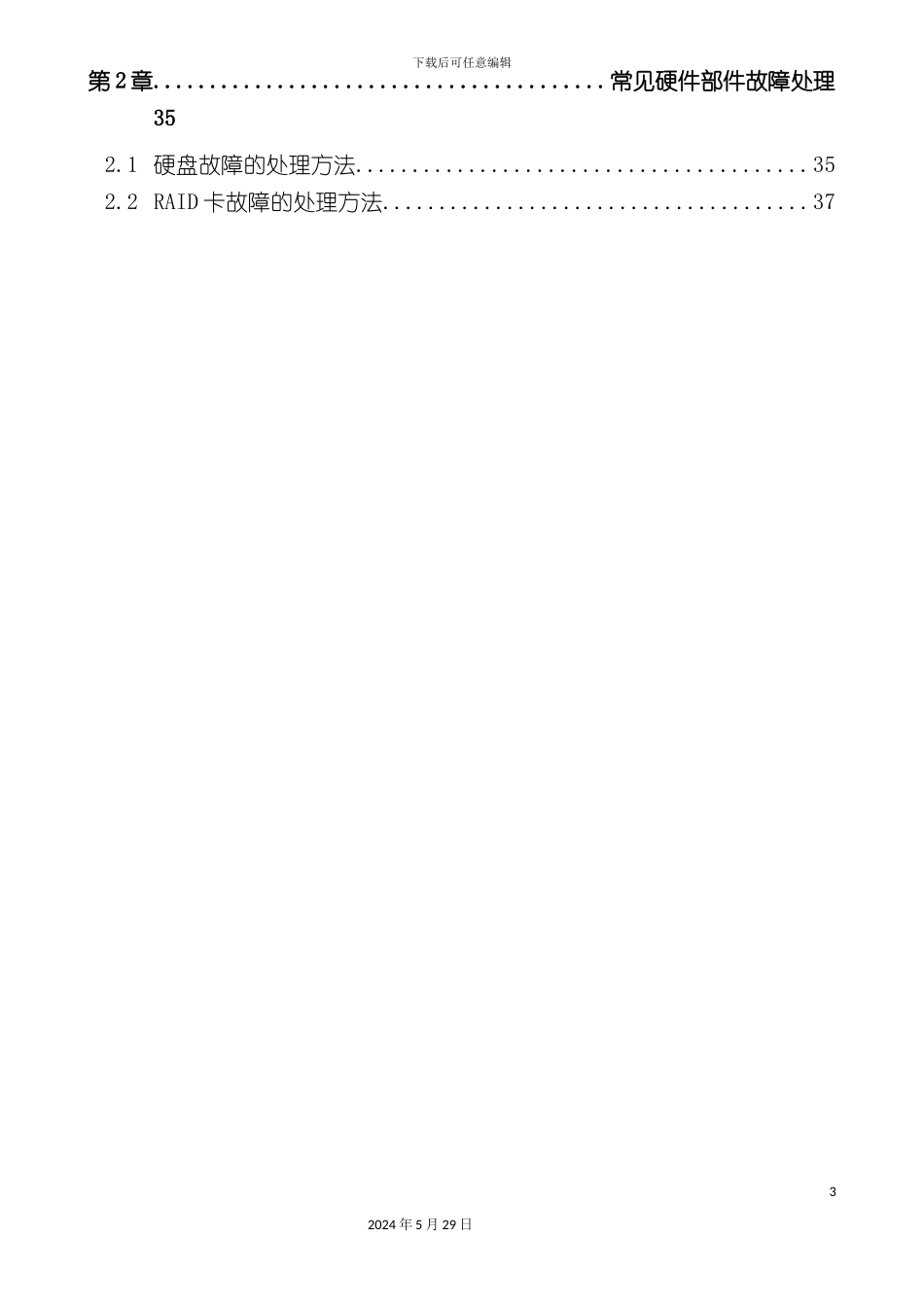

下载后可任意编辑HPProLiantDL 系列PC 服务器维护手册12024 年 5 月 29 日下载后可任意编辑HP PC 服务器维护手册(v 0730)目录第 1 章..............................................硬件状态指示灯31.1 HP PROLIANT DL580 G7 指示灯状态:.............................31.2 HP PROLIANT DL380 G7 指示灯状态:............................131.3 HP PROLIANT DL980 G7 指示灯状态.............................2322024 年 5 月 29 日下载后可任意编辑第 2 章........................................常见硬件部件故障处理352.1 硬盘故障的处理方法........................................352.2 RAID 卡故障的处理方法......................................37 32024 年 5 月 29 日下载后可任意编辑第1章硬件状态指示灯1.1 HP ProLiant DL580 G7 指示灯状态: Item Description Status 1UID 开关和指示灯蓝色 = 活动状态蓝色闪耀 = 服务器在被远程控制不亮 = 处于非活动状态2建康指示灯绿色 = 正常(系统在正常运行 )橙色闪耀 = 系统降级红色闪耀 = 系统健康出现严重问题不亮 = 正常(系统关闭)3NIC 1 链路 / 活动指示灯(针对主板集成)绿色 = 联接到网络绿色闪耀 = 联接到网络并处于活动状态不亮 = 没有网络联接4NIC 2 链路 / 活动指示灯(针对主板集成)绿色 = 联接到网络绿色闪耀 = 联接到网络并处于活动状态42024 年 5 月 29 日下载后可任意编辑不亮 = 没有网络联接5NIC 3 链路 / 活动指示灯(针对主板集成)绿色 = 联接到网络绿色闪耀 = 联接到网络并处于活动状态不亮 = 没有网络联接6NIC 4 链路 / 活动指示灯(针对主板集成)绿色 = 联接到网络绿色闪耀 = 联接到网络并处于活动状态不亮 = 没有网络联接7加电 / 待机按钮以及指示灯橙色 = 有沟通电而且服务器处于待机状态绿色 = 有沟通电并处于开机状态不亮 = 没有沟通电源 Item Description Status 52024 年 5 月 29 日下载后可任意编辑1iLO 3 活动指示灯绿色亮或闪耀 = 网络活动状态灭 = 没有网络访问2iLO 3 连路指示灯绿色 = 联接到网络灭 = 没有联接到网络3NIC 2 活动指示灯 亮或绿色闪耀 = 网络活动状态不亮 = 没有网络访问4NIC 2 链路指示灯 亮或绿色闪耀 = 联接到网络不亮 = 没有联接到网络5NIC 4 活动指示灯 亮或绿色闪...
