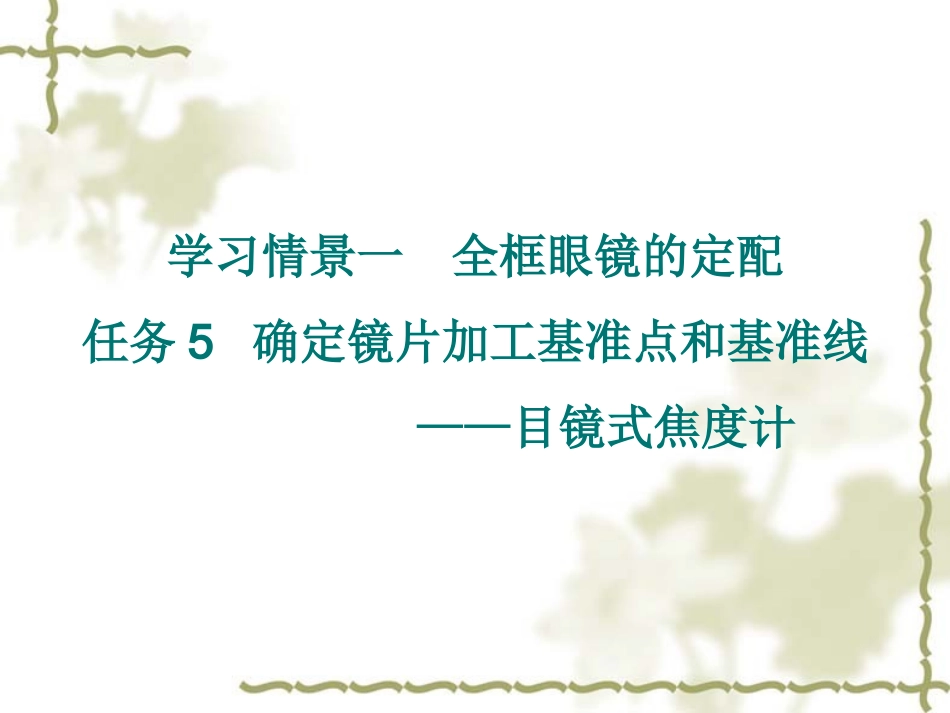

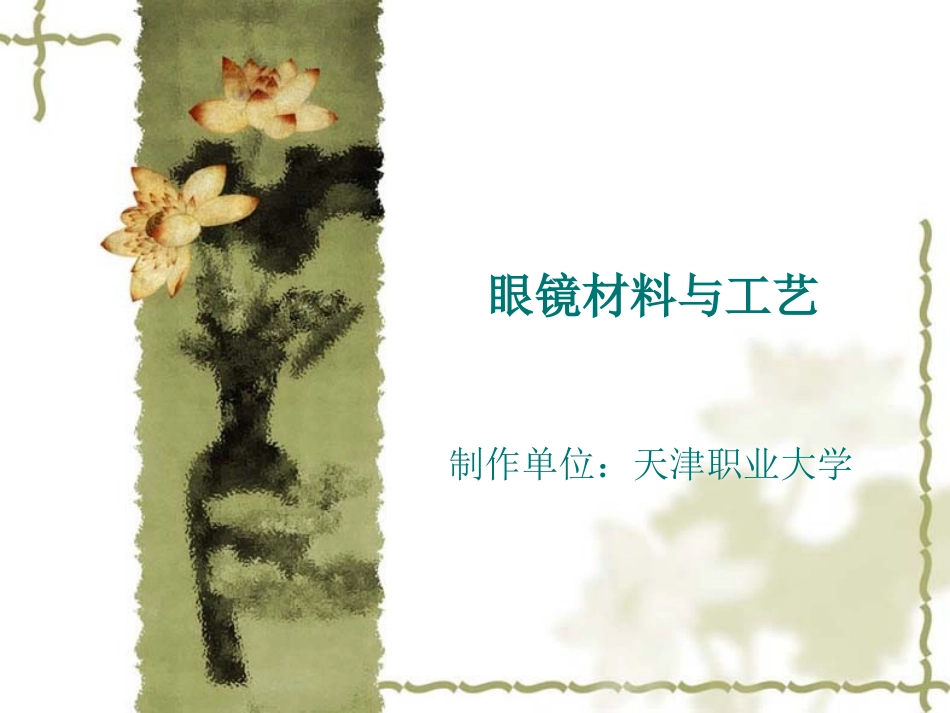

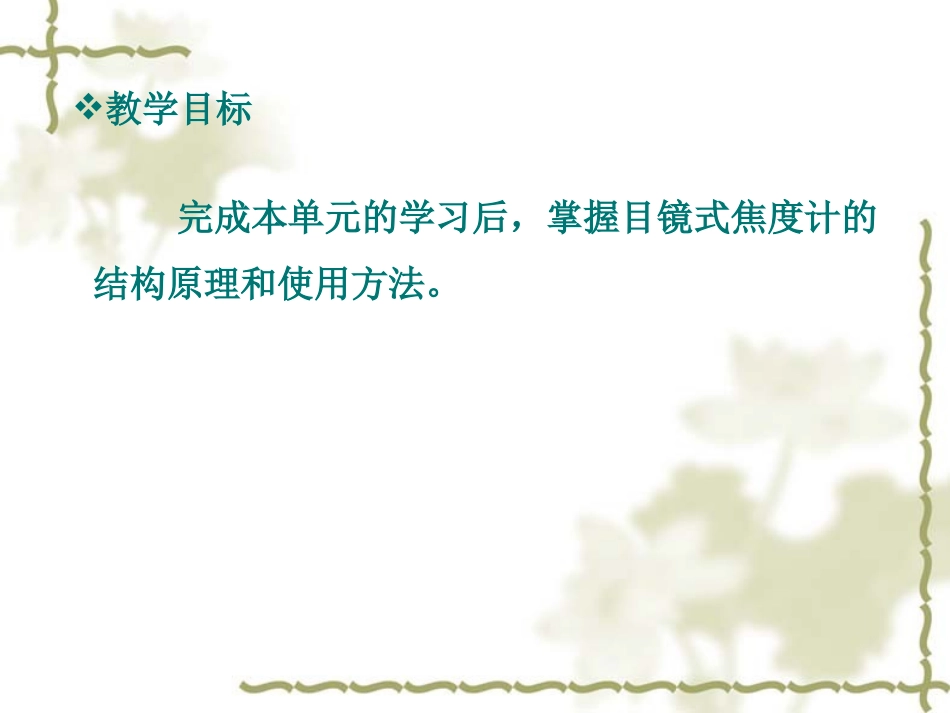

眼镜材料与工艺制作单位：天津职业大学学习情景一全框眼镜的定配任务5确定镜片加工基准点和基准线——目镜式焦度计教学目标完成本单元的学习后，掌握目镜式焦度计的结构原理和使用方法。知识要求1.目镜式焦度计的结构原理；2.目镜式焦度计的使用方法。能力要求1.会目镜式焦度计使用前的调整；2.能正确使用目镜式焦度计测定镜片顶焦度和轴位。素质要求1.认真细心，操作规范；2.正确接电、开关机；3.爱护仪器设备，轻拿轻放；4.操作完毕及时整理、关机。目镜式顶焦度计目镜式焦度计的组成结构1.目镜视度调节圈；2.固定镜片的导杆开关钮；3.固定镜片接触圈；4.镜片位置支承圈；5.柱面散光轴位角测量手轮；6.照明灯室；7.顶焦度测量手轮；8.顶焦度读数指标；9.开关；10.镜片升降台装置；1l.镜片台；12.镜片中心打印机构目镜式焦度计使用前的调整（1）摘掉焦度计物镜上的防尘帽（2）调整望远系统目镜视度：转动目镜视度调节圈，至能清晰看到望远系统固定分划板上的视标为止。（将目镜调节圈逆时针方向转动，使分划板线条变模糊，然后顺时针缓慢转动，至分划板线条清晰为止。注意，不能将目镜调节圈左右转动，只可以单向调节，以防眼睛适应调节作用而引起的误差）（3）核对零位：接通电源，灯泡亮。转动顶焦度测量手轮，通过目镜观察到移动分划板清晰成像在固定分划板上，此时，顶焦度测量手轮的读数应为零.若不为零，应记下修正值。球镜片顶焦度的测量和光心的确定1）将被测镜片放置在顶焦度计的镜片升降台上，镜片的近眼面压在镜片位置支承圈上(先测右镜片，后测左镜片)，调节升降台的高低及左右移动镜片，使被测右镜片(或左镜片)的光学中心与顶焦度计的光轴重合.2）打开固定镜片接触圈的导杆按钮，使固定镜片接触圈压紧镜片.3）转动顶焦度测量手轮，直至能清晰观察到移动分划板像.4）读取顶焦度值，即为镜片的顶焦度.如图所示的位置对应的镜片的顶焦度读数为-1.50D.球柱镜片顶焦度的测量和轴位、光心的确定l）将柱镜轴位度盘旋转至处方要求的轴位方向，将被测眼镜片凹面放在焦度计支座上(先测右镜片，后测左镜片).2）转动顶焦度测量手轮，直至能清晰看到由明亮短线组成的圆筒形光斑.3）调节镜片升降台的高低和左右移动镜片，使被测镜片的光学中心位于目镜分划板中心，即移动分划板上的（绿色）十字线位于固定分划板中心.4）打开镜片压紧圈导杆的按钮，使固定镜片的接触圈压紧镜片.5）转动顶焦度测量手轮，并转动镜片，使某一方向筒形光斑和绿色十字线中的某一方向的直线最清晰，读出顶焦度读数M1和相对应的轴位读数Ax1.6）转动顶焦度测量手轮，使另一方向筒形光斑和十字线中的另一方向的直线最清晰，读出顶焦度读数M2和相对应的轴位读数Ax2.如图所示.7）写出结果：（可写两种形式）M2/(M1—M2)×Ax1：M2为球面顶焦度，(M1—M2)为柱面顶焦度，Ax1为轴位方向.M1/(M2—M1)×Ax2：M1为球面顶焦度，(M2—M1)为柱面顶焦度，Ax2为轴位方向.目镜式焦度计使用注意事项1）每次测量前必须调整目镜视度，使其适应测量人员眼睛的屈光状态，但不可以补偿散光.2）测量者的眼睛有散光时，必须戴上自己的校正散光的眼镜，然后再进行测量工作.3）测量前要首先确认顶焦度计的零位.4）测量时，必须使镜片光学中心位于顶焦度计的光轴上，特别当测量球柱镜片时更应注意，否则所测的轴位误差会较大.5）测量时被测镜片的凹面必须紧靠顶焦度计的镜片位置支承圈.6）固定分划板十字标环：①十字标尺可以确定镜片的光学中心及减少散光轴向的误差。②十字标尺上刻有棱镜度，可以确定和测定镜片的棱镜度及基底方向。小结1.目镜式焦度计使用前的调整；2.目镜式焦度计测定球面镜片和散光镜片；3.目镜式焦度计使用注意事项。作业1.目镜式焦度计测定单纯性散光镜片的特点？2.某目镜式焦度计，其修正值是+0.25D，当测量镜片时读数为-1.00D时，镜片的实际度数是多少？3.目镜式焦度计测定球面镜片和散光镜片的异同？
