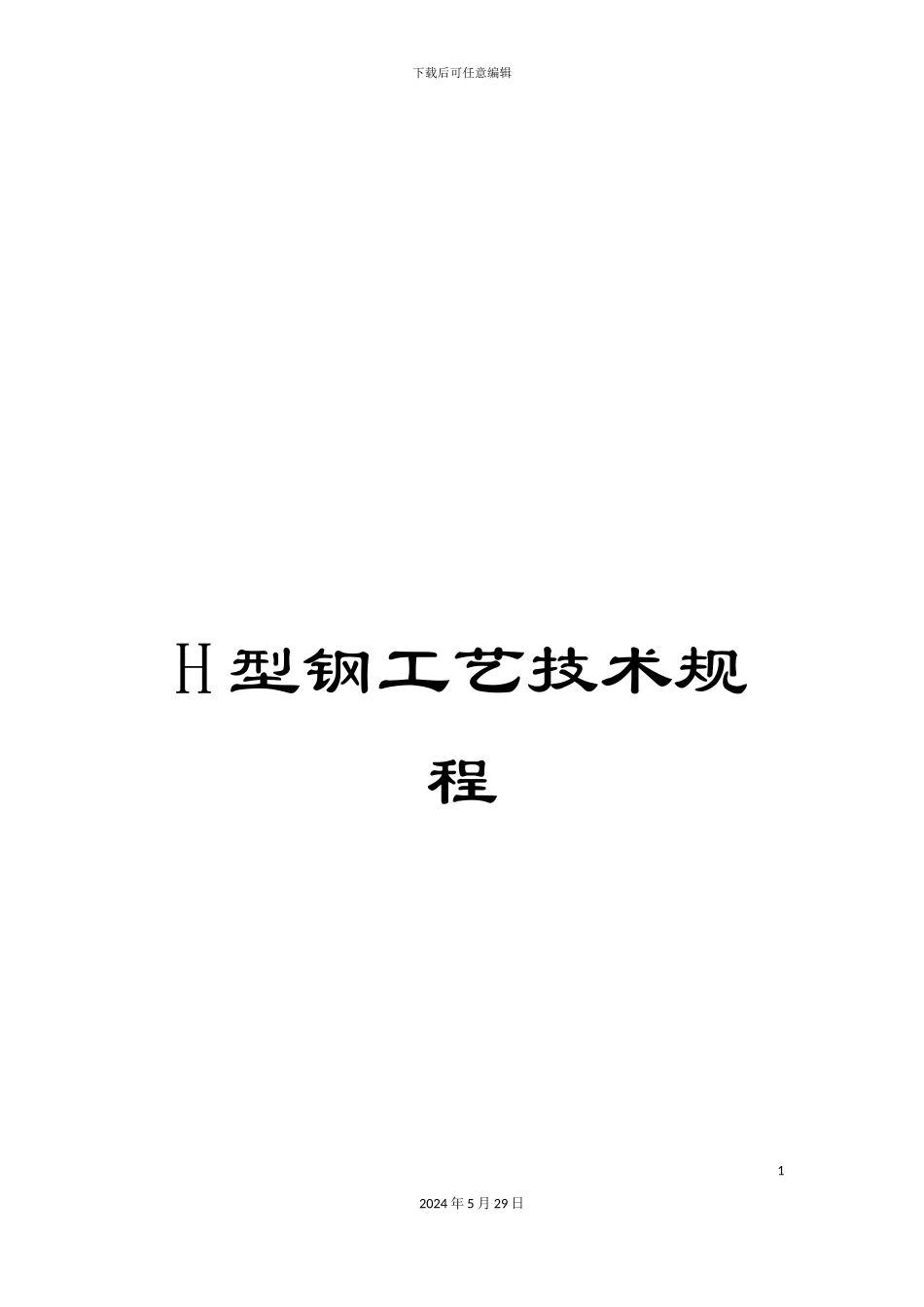

H型钢工艺技术规程

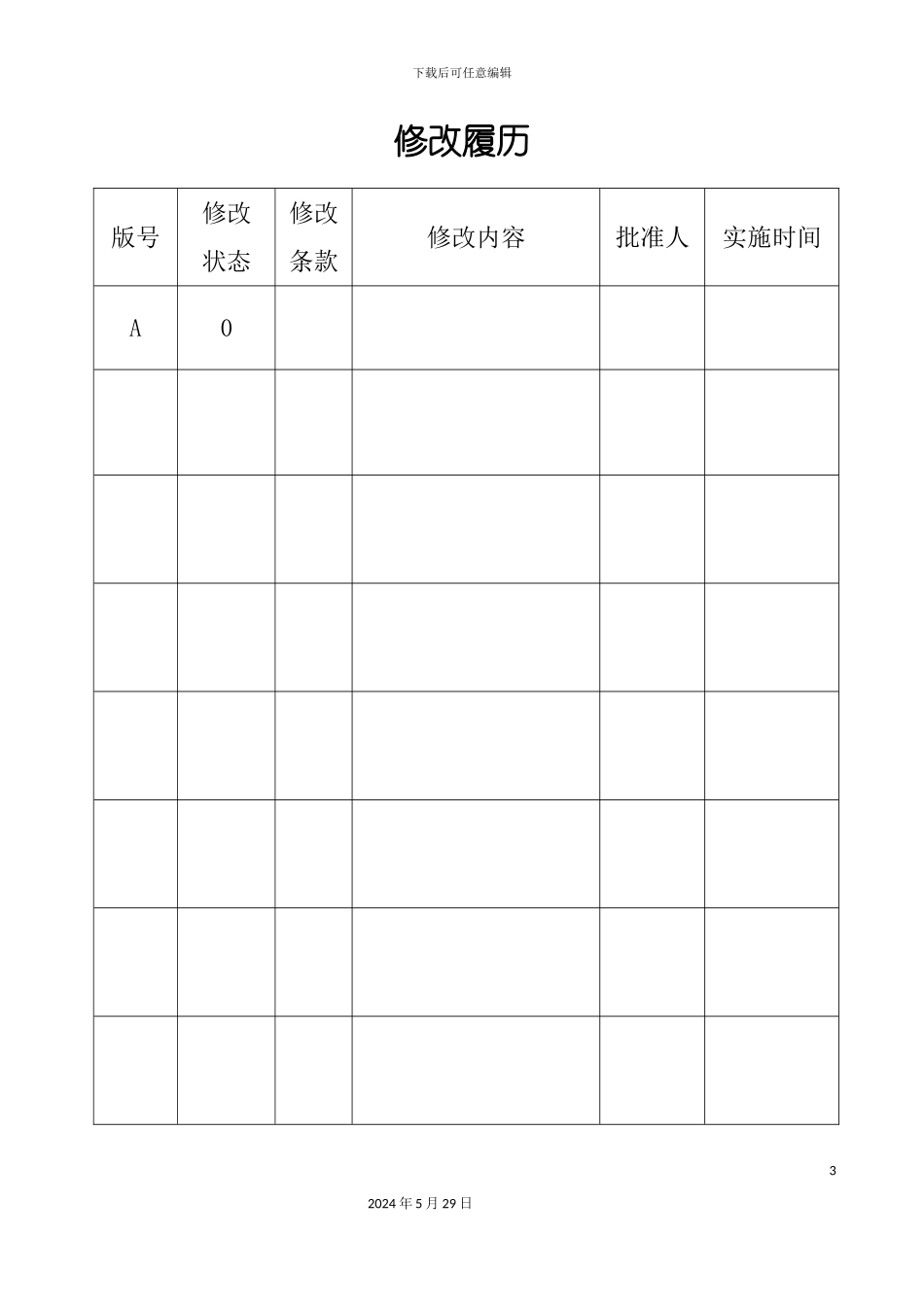

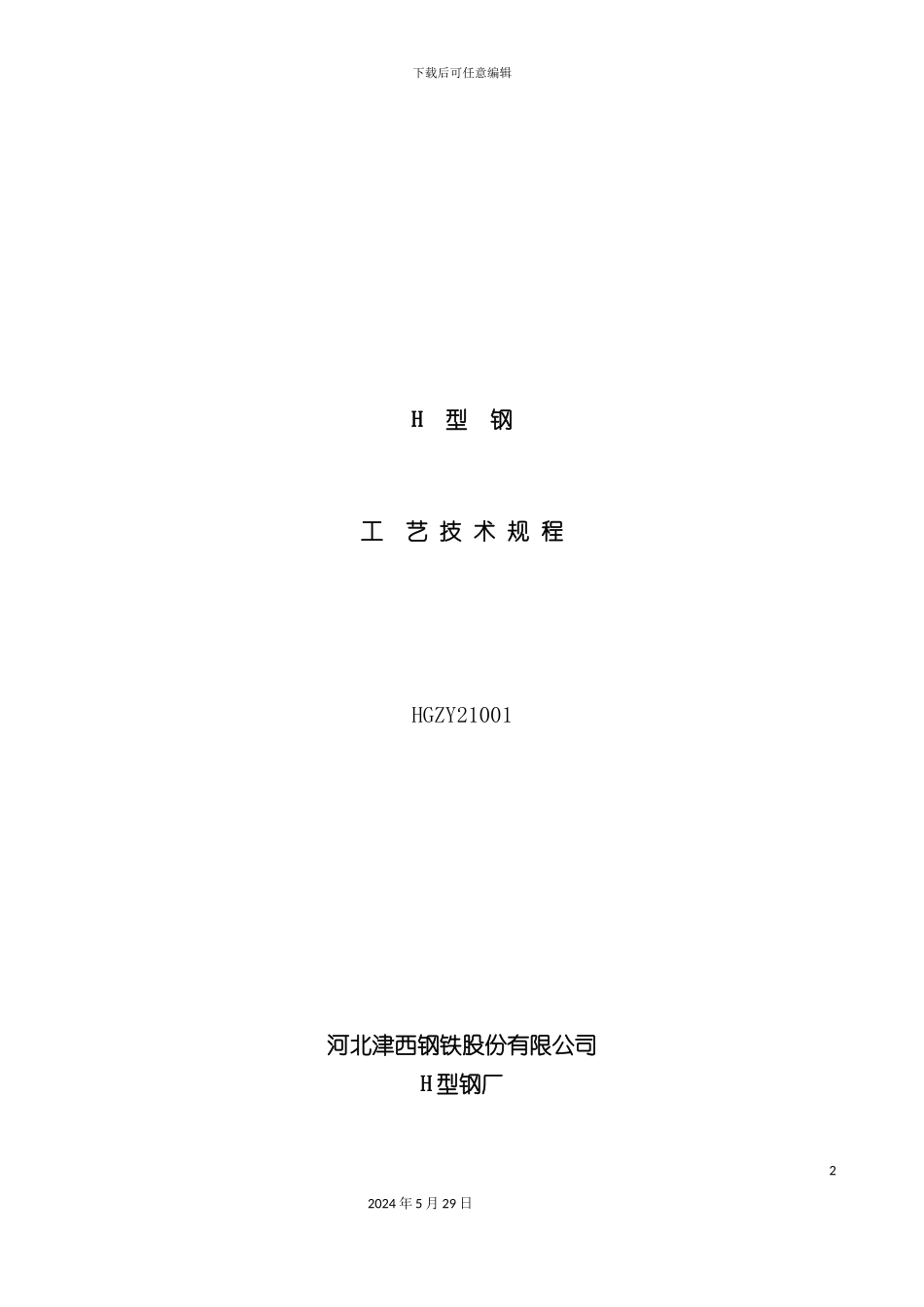

下载后可任意编辑H 型钢工艺技术规程12024 年 5 月 29 日下载后可任意编辑H 型 钢工 艺 技 术 规 程HGZY21001河北津西钢铁股份有限公司H 型钢厂22024 年 5 月 29 日下载后可任意编辑修改履历版号修改状态修改条款修改内容批准人实施时间A032024 年 5 月 29 日下载后可任意编辑42024 年 5 月 29 日下载后可任意编辑前 言H 型钢厂从 开始筹建以来,经过学习和讨论其它厂家的工艺规程,结合我厂实际情况,制定了本工艺技术规程,使全厂员工熟悉本厂工艺,用以法律规范员工的行为,提高员工的岗位操作技能。本规程还有许多欠妥之处,请广阔干部员工多提宝贵意见,以便进一步完善。 编者按 4 月 6 日 52024 年 5 月 29 日下载后可任意编辑主编:张春山 刘怀文主审:张贵营批准:1.工艺流程及方法1.1 工艺流程框图炼钢连铸异型坯 目视检查及称重 步进梁式加热炉加热 高压水除鳞 二辊可逆开坯机轧制 62024 年 5 月 29 日下载后可任意编辑切头尾热锯 串列万能轧机往复连轧 热锯分段/取样/切尾 步进链式冷床冷却 辊式矫直机矫直 喷号及收集编组 定尺、倍尺锯切 判废 剔出不合格品成品检查 压力矫直/改尺码垛 包装/标识 收集入库 发货1.2 工艺方法:1.2.1 异型连铸坯由炼钢输送辊道或冷装台架送至轧钢炉区输入辊道,经称重、测长后由装料机装入加热炉中加热;1.2.2 连铸坯根据钢种不同加热到加热制度要求的温度后出炉,经高压水除鳞后送往开坯轧机。当轧机出现故障时,已出炉连铸坯退至剔除辊道描号剔除,以便适时回炉;1.2.3 轧件经开坯轧机往复轧制 5～11 道次。再切头/尾后经过链式移72024 年 5 月 29 日下载后可任意编辑送机送往万能连轧机组;1.2.4 轧件在万能连轧机组往返轧制 5～7 次(万能道次 10～14 道);万能连轧机组机架布置为:UR-E-UF,即由 1 架万能粗轧机、1 架轧边机和1 架万能精轧机组成,三机架呈连轧布置; 根据型钢轧制种类,万能连轧机组既能够采纳万能模式,也能够采纳二辊模式完成精轧道次轧制;1.2.5 出万能连轧机组的轧件经辊道送往热锯进行分段、取样、切尾;1.2.6 分段后的轧件逐根送上冷床冷却至工艺要求温度。为保证冷却均匀,H 型钢、工字钢轧件在冷床上进行翻钢立冷;1.2.7 下冷床的轧件温度应低于 80℃,由辊道送至辊式矫直机进行矫直;1.2.8 离开矫直机以后,由喷号机在每支轧件的翼缘上进行喷号标识;1.2.9 喷号后的轧件送往编组台架按锯切要求进行成排收集...
