InSn合金毕业设计

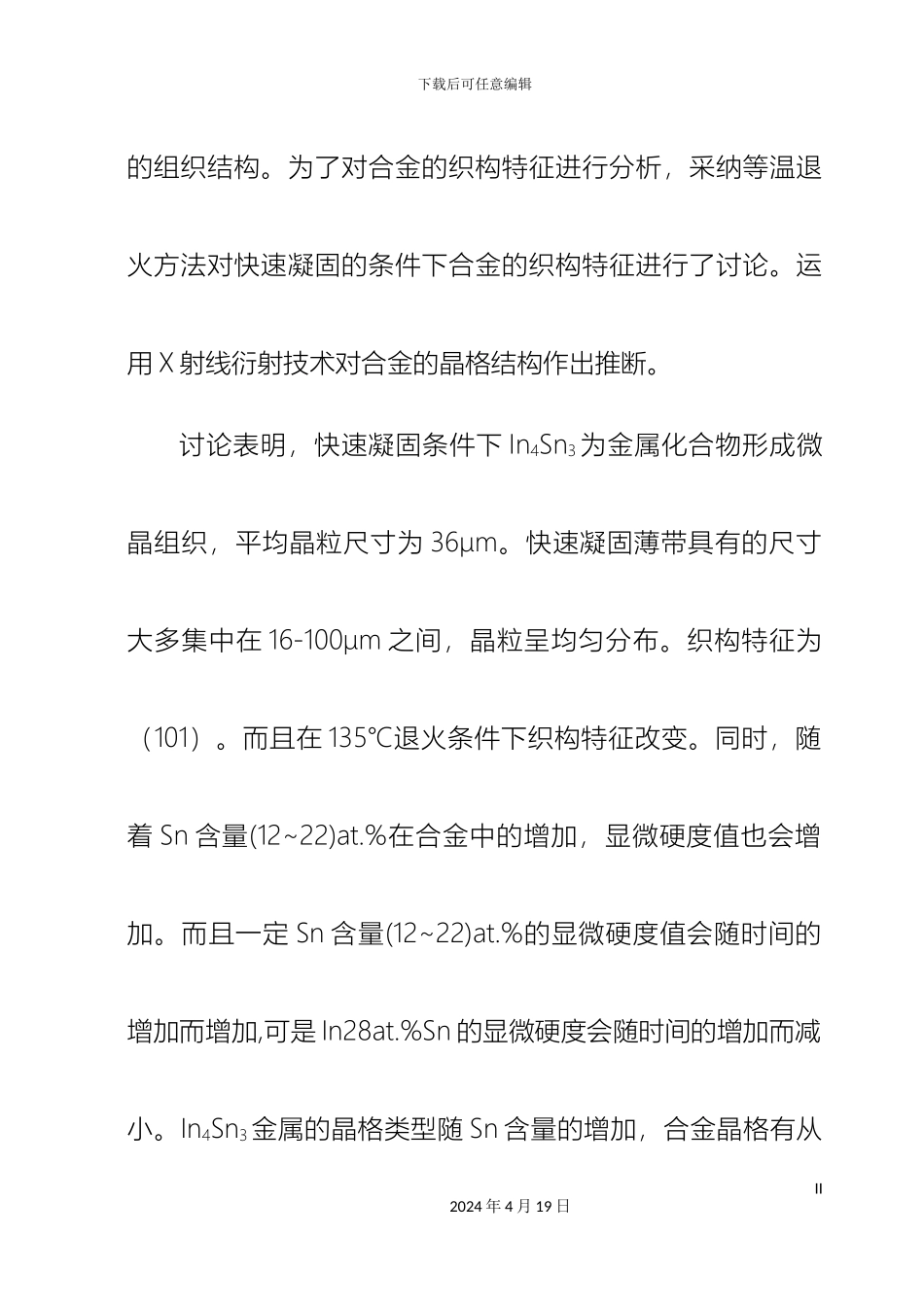

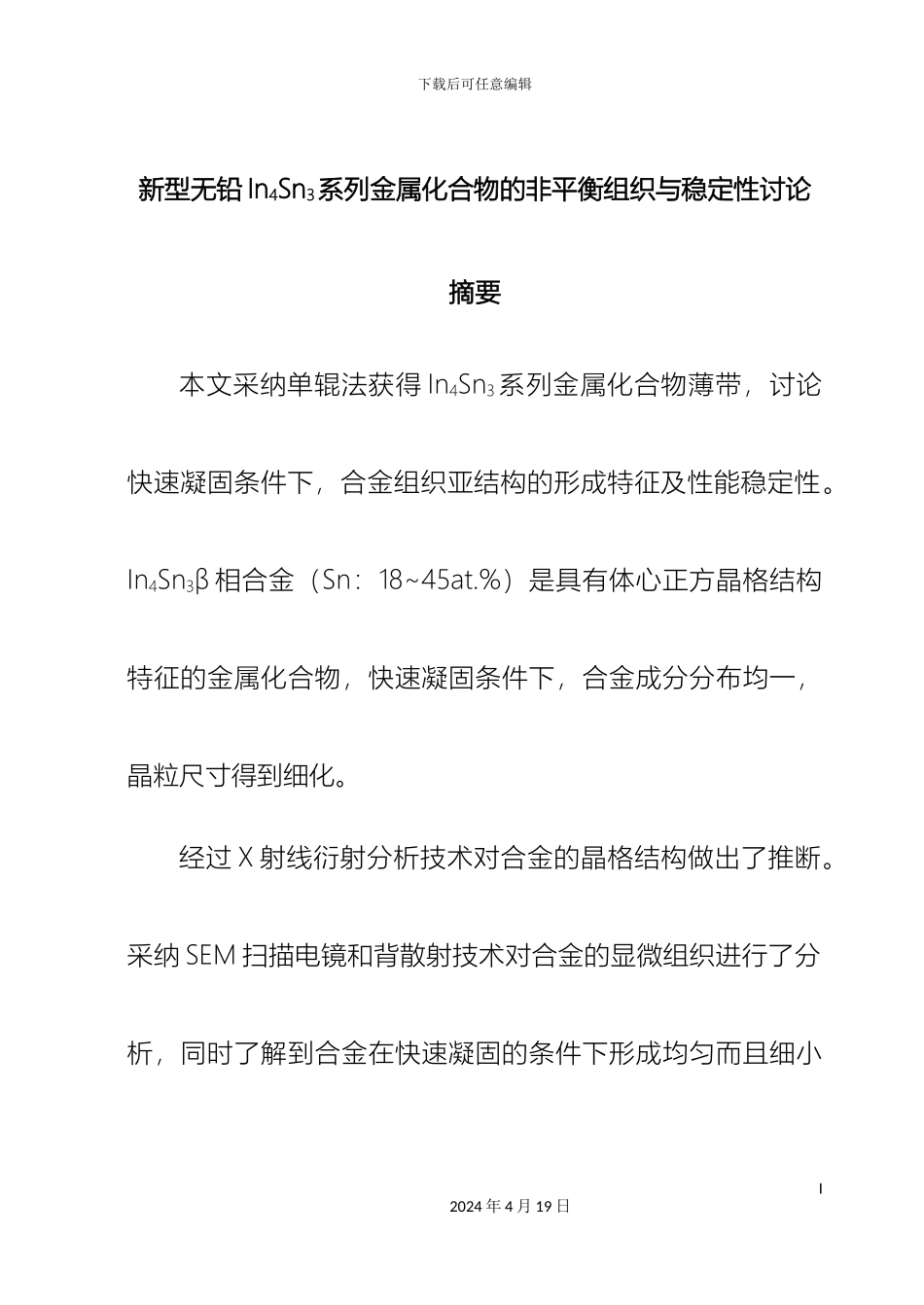

下载后可任意编辑InSn 合金毕业设计12024 年 4 月 19 日下载后可任意编辑新型无铅 In4Sn3系列金属化合物的非平衡组织与稳定性讨论摘要本文采纳单辊法获得 In4Sn3 系列金属化合物薄带，讨论快速凝固条件下，合金组织亚结构的形成特征及性能稳定性。In4Sn3β 相合金（Sn：18~45at.%）是具有体心正方晶格结构特征的金属化合物，快速凝固条件下，合金成分分布均一，晶粒尺寸得到细化。经过 X 射线衍射分析技术对合金的晶格结构做出了推断。采纳 SEM 扫描电镜和背散射技术对合金的显微组织进行了分析，同时了解到合金在快速凝固的条件下形成均匀而且细小I2024 年 4 月 19 日下载后可任意编辑的组织结构。为了对合金的织构特征进行分析，采纳等温退火方法对快速凝固的条件下合金的织构特征进行了讨论。运用 X 射线衍射技术对合金的晶格结构作出推断。讨论表明，快速凝固条件下 In4Sn3 为金属化合物形成微晶组织，平均晶粒尺寸为 36μm。快速凝固薄带具有的尺寸大多集中在 16-100μm 之间，晶粒呈均匀分布。织构特征为（101）。而且在 135℃退火条件下织构特征改变。同时，随着 Sn 含量(12~22)at.%在合金中的增加，显微硬度值也会增加。而且一定 Sn 含量(12~22)at.%的显微硬度值会随时间的增加而增加,可是 In28at.%Sn 的显微硬度会随时间的增加而减小。In4Sn3金属的晶格类型随 Sn 含量的增加，合金晶格有从II2024 年 4 月 19 日下载后可任意编辑体心正方向体心立方过渡的趋势，而且随着 Sn 含量的增加，a 值增加，c 值减小；c/a 值减小，晶格体积 V 增大。合金在20min 等温退火条件下的织构特征为（101），但当退火温度达到 130℃以上时，织构特征将改变为(103)。关键词 In4Sn3金属化合物；快速凝固；稳定性。New lead-free In4Sn3 series metal compound non-balance organization and investigation into stabilityIII2024 年 4 月 19 日下载后可任意编辑AbstractThis article uses a rotation method to get the In4Sn3 series of thin strips of metal compounds, research under the condition of rapid solidification, alloy substructure forming characteristics and performance stability. β-In4Sn3 (Sn:18~45at.%) is a body-centered crystal lattice structure of metal compounds, under conditions of rapidly solidi...
