K型热电偶霍尔湿敏超声波测距传感器的应用实验指导书

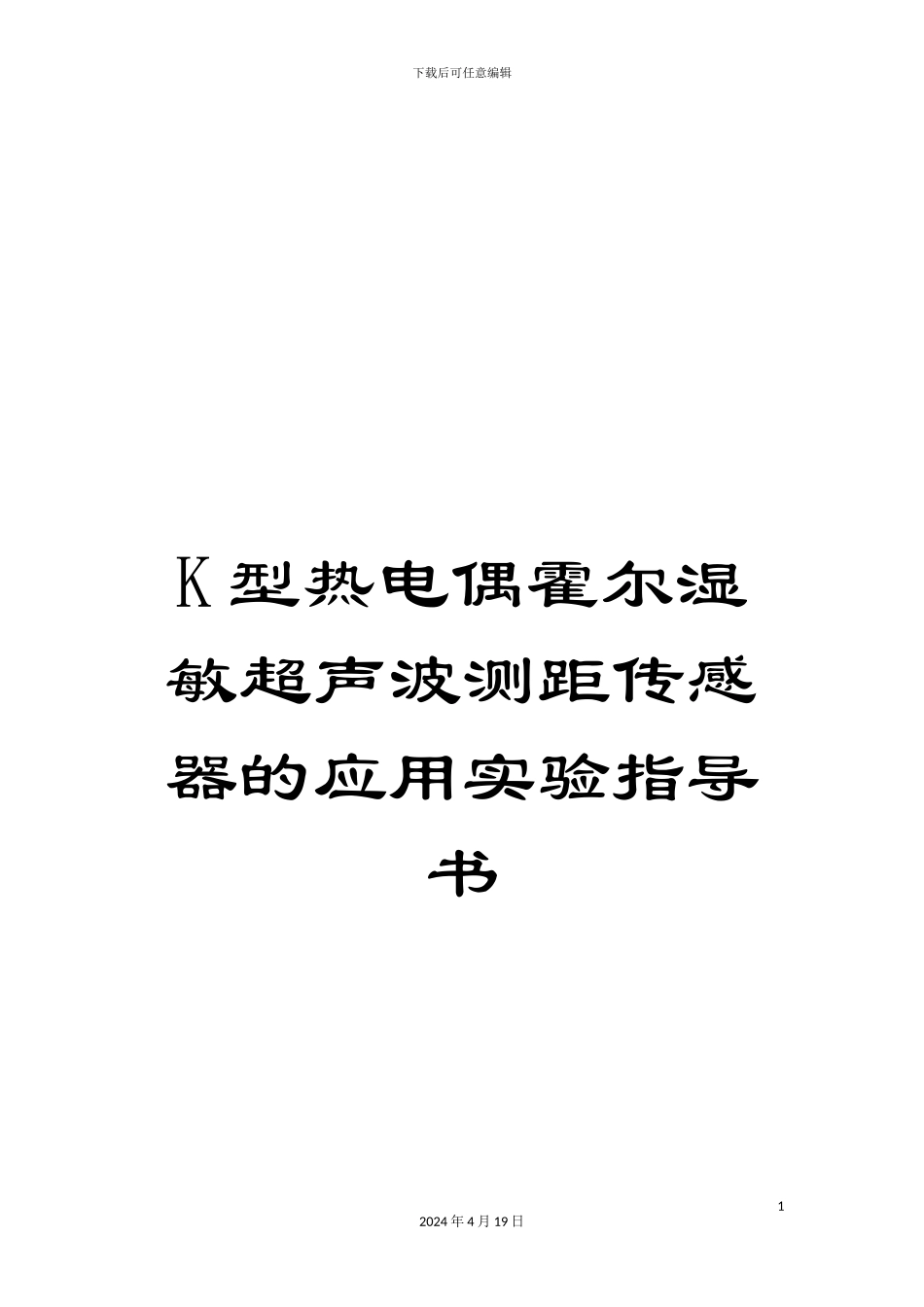

K型热电偶霍尔湿敏超声波测距传感器的应用实验指导书_第1页
1/15

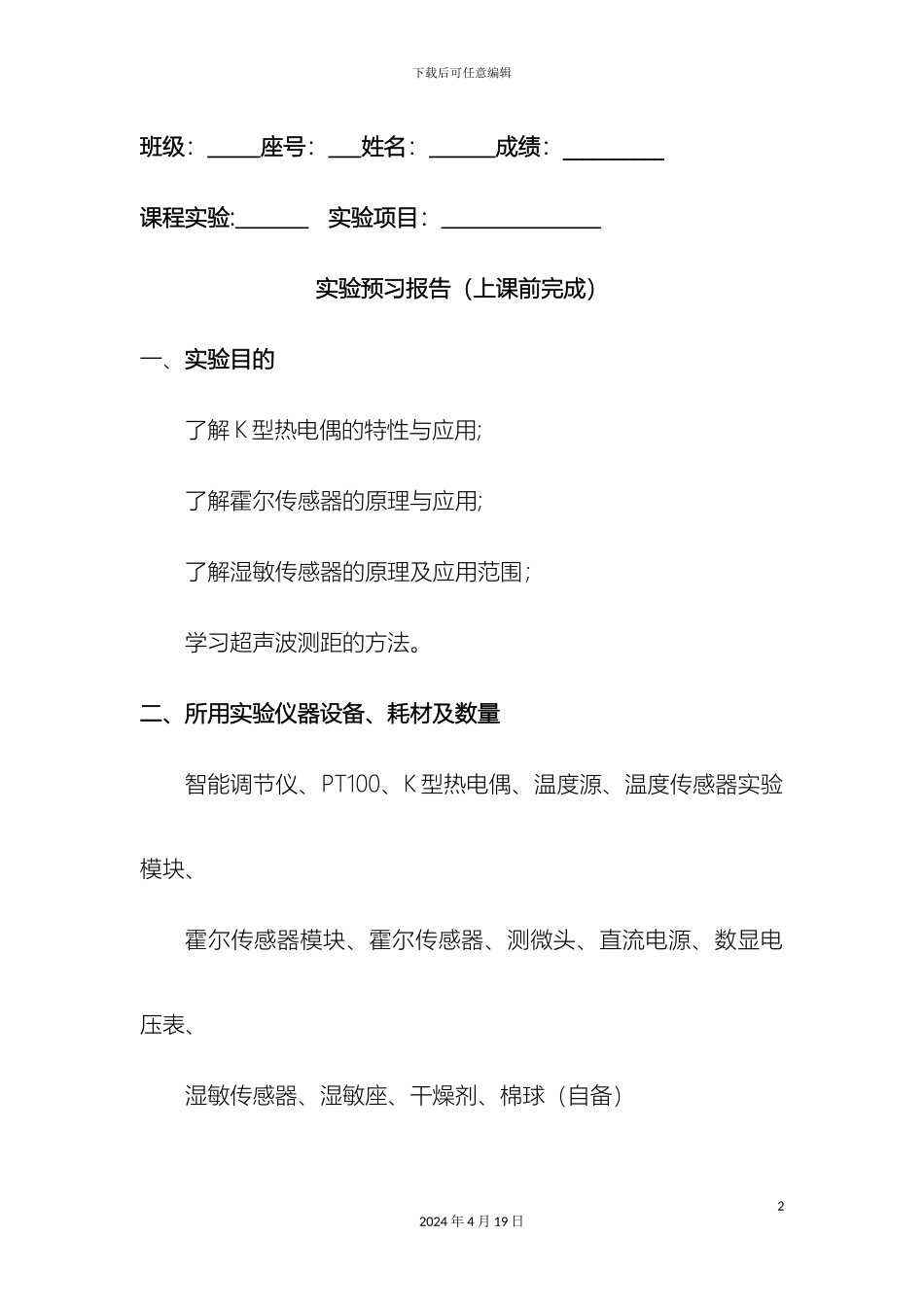

K型热电偶霍尔湿敏超声波测距传感器的应用实验指导书_第2页
2/15

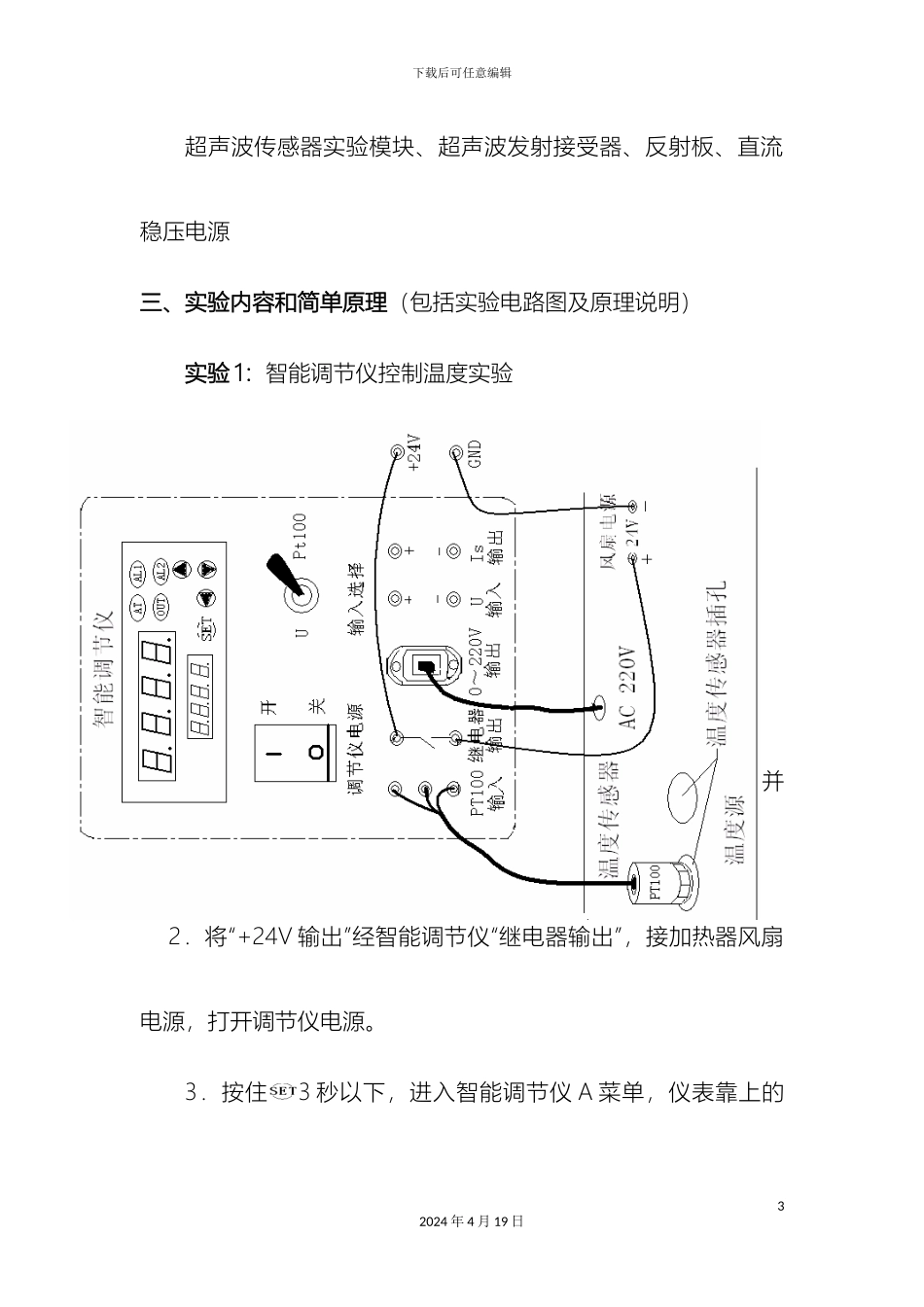

K型热电偶霍尔湿敏超声波测距传感器的应用实验指导书_第3页
3/15
下载后可任意编辑K 型热电偶霍尔湿敏超声波测距传感器的应用实验指导书12024 年 4 月 19 日下载后可任意编辑班级: 座号: 姓名: 成绩:__________课程实验: 实验项目: 实验预习报告(上课前完成)一、实验目的了解 K 型热电偶的特性与应用;了解霍尔传感器的原理与应用;了解湿敏传感器的原理及应用范围;学习超声波测距的方法。二、所用实验仪器设备、耗材及数量智能调节仪、PT100、K 型热电偶、温度源、温度传感器实验模块、霍尔传感器模块、霍尔传感器、测微头、直流电源、数显电压表、湿敏传感器、湿敏座、干燥剂、棉球(自备)22024 年 4 月 19 日下载后可任意编辑超声波传感器实验模块、超声波发射接受器、反射板、直流稳压电源三、实验内容和简单原理(包括实验电路图及原理说明)实验 1:智能调节仪控制温度实验图 45-21.在控制台上的“智能调节仪”单元中“输入”选择“Pt100”,并按图 45-2 接线。 2.将“+24V 输出”经智能调节仪“继电器输出”,接加热器风扇电源,打开调节仪电源。3.按住3 秒以下,进入智能调节仪 A 菜单,仪表靠上的32024 年 4 月 19 日下载后可任意编辑窗口显示“”,靠下窗口显示待设置的设定值。当 LOCK 等于 0 或1 时使能,设置温度的设定值,按“”可改变小数点位置,按或键可修改靠下窗口的设定值。否则提示“”表示已加锁。再按3 秒以下,回到初始状态。热电偶传感器的工作原理热电偶是一种使用最多的温度传感器,它的原理是基于 1821年发现的塞贝克效应,即两种不同的导体或半导体 A 或 B 组成一个回路,其两端相互连接,只要两节点处的温度不同,一端温度为 T,另一端温度为 T0,则回路中就有电流产生,见图 50-1(a),即回路中存在电动势,该电动势被称为热电势。 图 50-1(a) 图 50-1(b) 两种不同导体或半导体的组合被称为热电偶。42024 年 4 月 19 日下载后可任意编辑当回路断开时,在断开处 a,b 之间便有一电动势 ET,其极性和量值与回路中的热电势一致,见图 50-1(b),并规定在冷端,当电流由 A 流向 B 时,称 A 为正极,B 为负极。实验表明,当 ET较小时,热电势 ET与温度差(T-T0)成正比,即 ET=SAB(T-T0) (1)SAB为塞贝克系数,又称为热电势率,它是热电偶的最重要的特征量,其符号和大小取决于热电极材料的相对特性。热电偶的基本定律:(1)均质导体定律 由一种均质导体组成的闭合回路,不论导体的截面...
