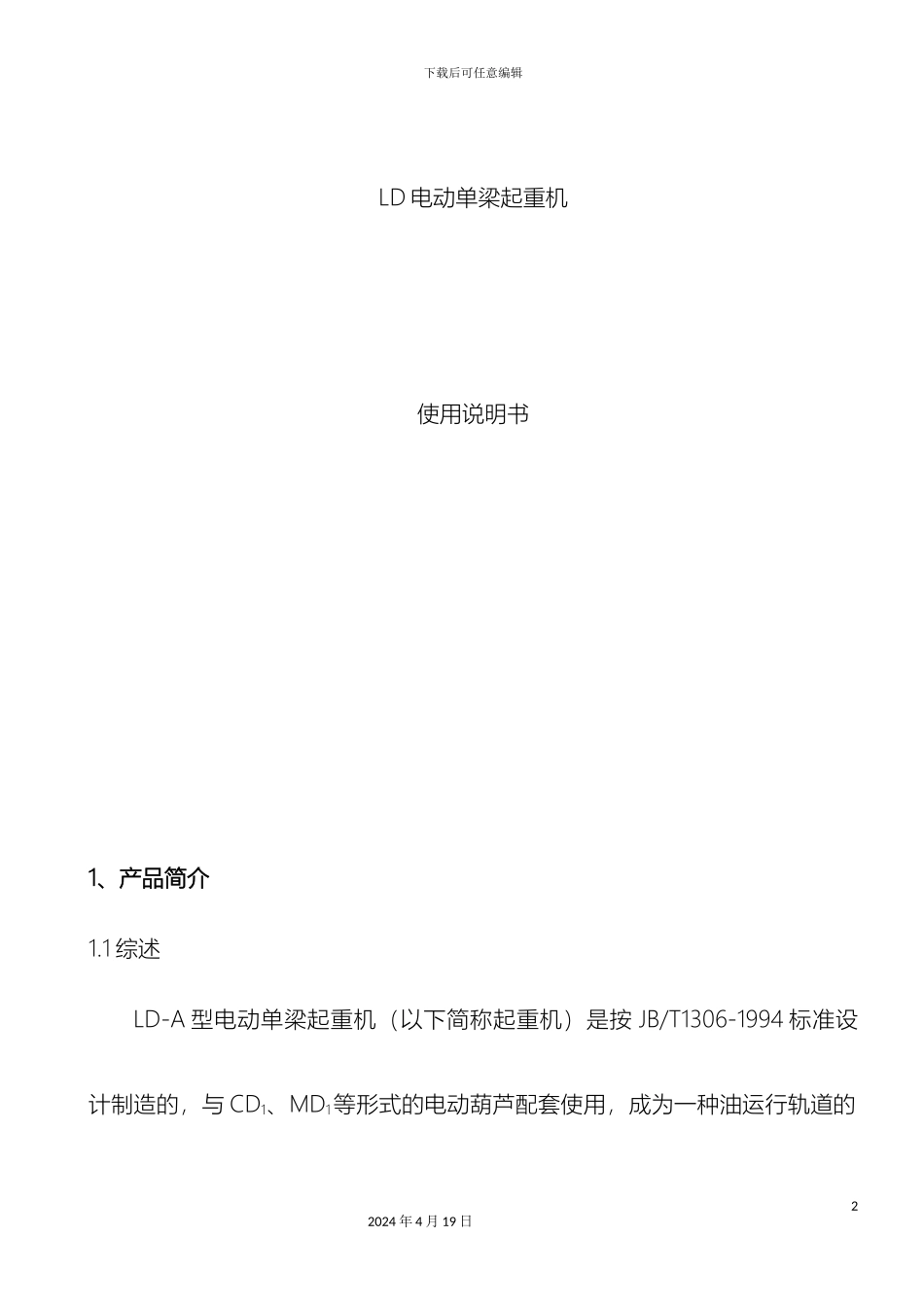

下载后可任意编辑LD 单梁起重机说明书12024 年 4 月 19 日下载后可任意编辑LD 电动单梁起重机使用说明书1、产品简介1.1 综述LD-A 型电动单梁起重机（以下简称起重机）是按 JB/T1306-1994 标准设计制造的，与 CD1、MD1等形式的电动葫芦配套使用，成为一种油运行轨道的22024 年 4 月 19 日下载后可任意编辑轻型起重设备。其额定载荷 1t～10t；跨度 7.5m～22.5m,适应温度-25℃～+40℃，湿度≤85﹪，无火灾，爆炸危险和腐蚀性介质环境中工作，禁止吊运熔化金属，有毒、易燃、易爆物品。为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，供用户选择使用。本产品广泛用于机械制造，装配，仓库等场所。1.2 机构特点 1.2.1 金属结构部分主梁采纳钢板压延成形的 U 型槽，再与工字钢组焊成箱形腹梁，横梁也是用钢板压延成 U 型槽组焊成箱形横梁，为贮运方便，主、横梁之间用高强度螺栓连接。1.2.2 运行机构本产品是采纳分别驱动形式，驱动制动靠锥形电动机来完成，传动是采纳“开→闭”“闭→开”式齿轮传动。32024 年 4 月 19 日下载后可任意编辑1.2.3 电气设备本 产 品 所 运 行 电 机 为 单 速 异 步 电 动 机 ， 运 行 速 度 ： 地 面 操 作 20 m/min、30 m/min；操纵室作为 45 m/min、60 m/min、75 m/min。起重机设有安全装置，可靠性高。1.2.4 电动葫芦电动葫芦可起升重物，并沿主梁纵向移动，其结构特征点详见有关电动葫芦说明书。1.2.5 产品型号注解a)地面操纵、起重量 3t、跨度 10.5m、工作级别 A5 表示方法为：LD3t-10.5A5D.b)操纵室操纵、起重量 5t、跨度 16.5m、工作级别 A5 表示方法：LD5t-16.5A5S.42024 年 4 月 19 日下载后可任意编辑52024 年 4 月 19 日下载后可任意编辑3、性能参数序号名称型号单位LD1-D-LD1-S1起重量 Gnt12操作形式地面操作操纵室操作3起重机运输机械运行速度 Vm/min20304560754电动机型号ZDY21-4ZDR12-45功率kW2×1.52×1.56转速r/min138013807电动葫芦型号CD1(MD1)CD1(MD1)8起升高度 Hm6、9、12、18、24、309起升速度 V1m/min8（8/0.8）10运行速度 V2m/min20（30）11工作级别A3～A512电源3 相 50Hz 380V13车轮直径mm27014轨道面宽mm37～7015跨度 Sm7.588.599.51010.51111.51212.51313.51414.51515.51616.51719.522.516最大轮压PmaxkN1.081.311.091.321.101.331.121.351.131.361.141.371...
