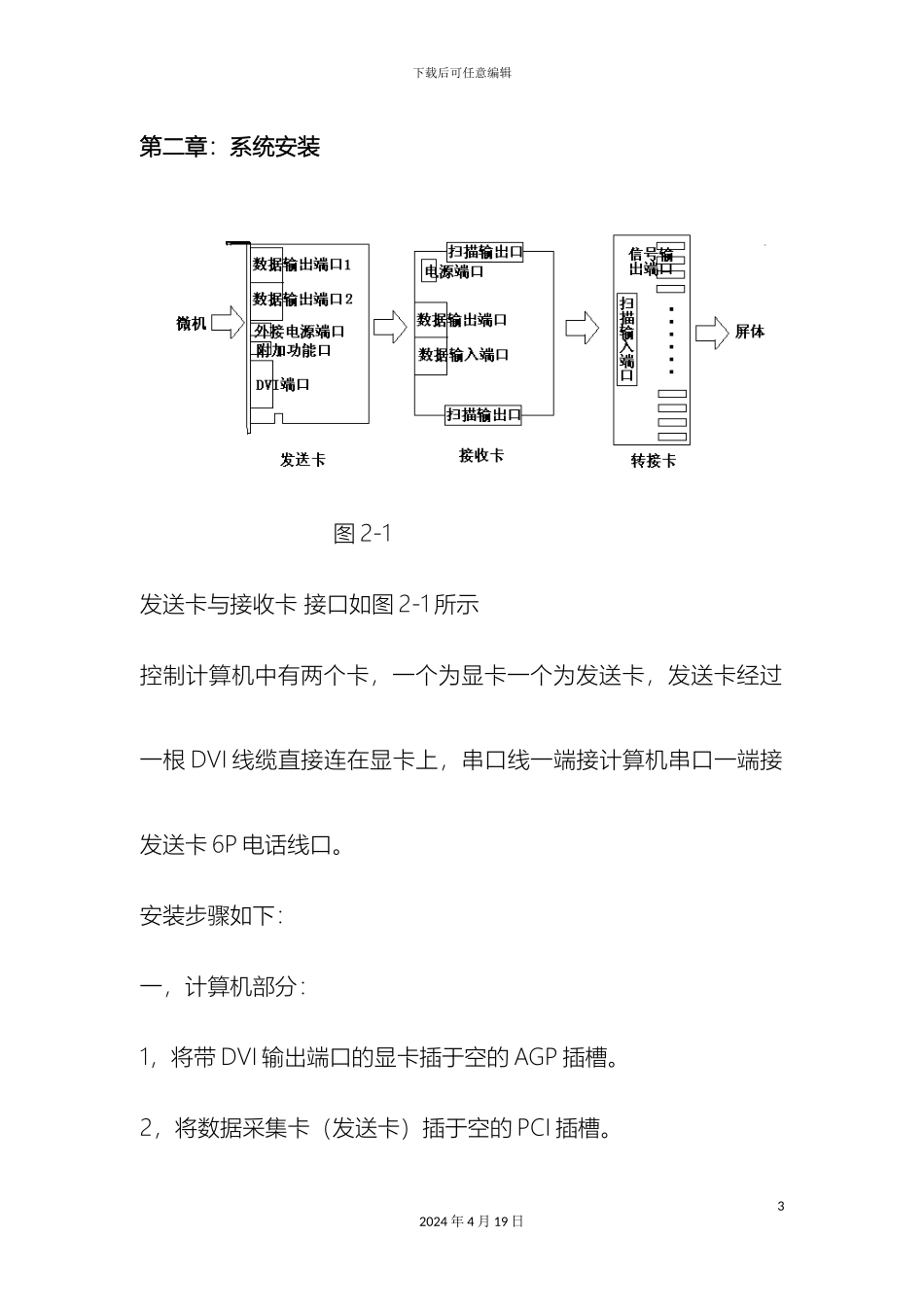

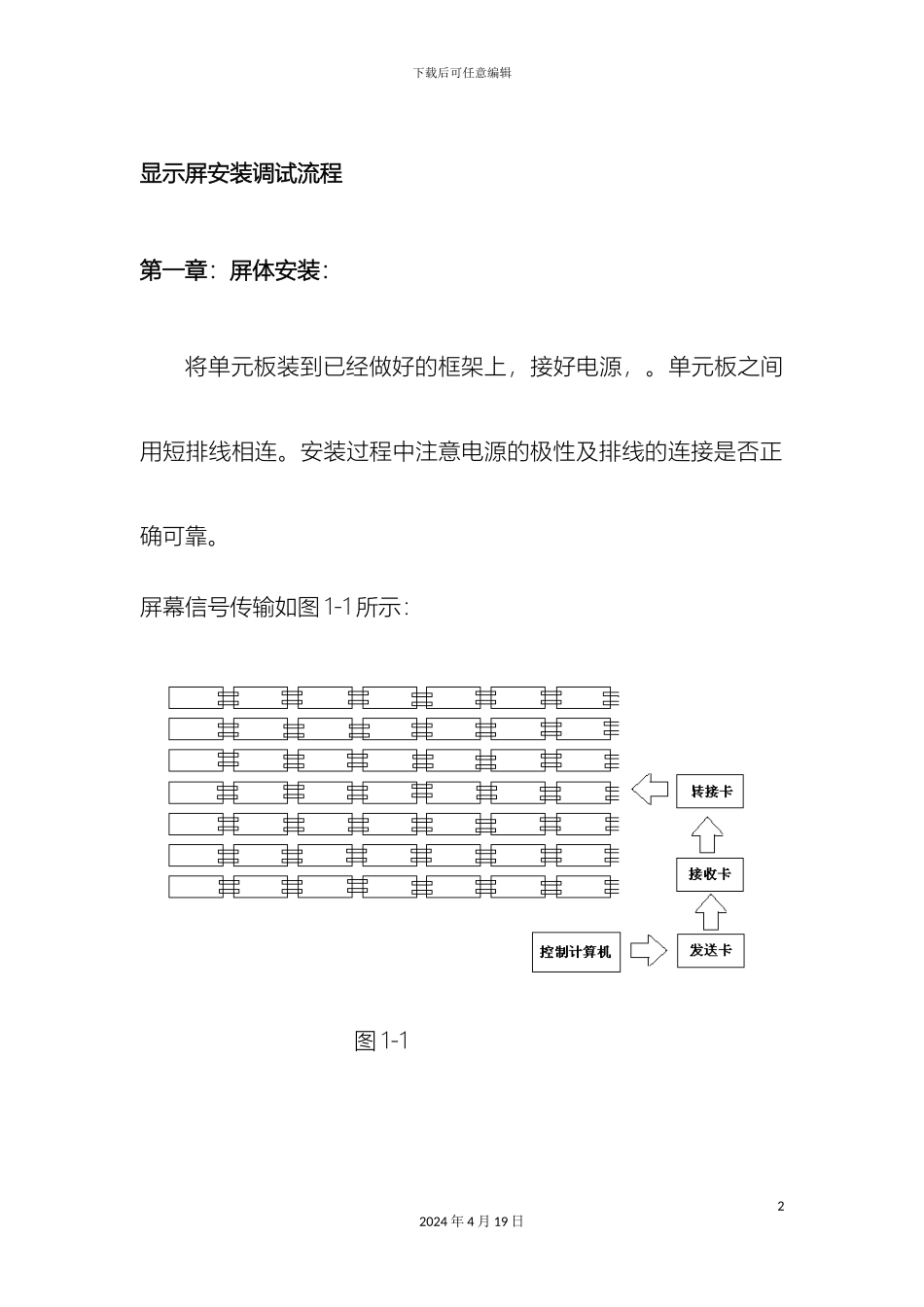

下载后可任意编辑LED 全彩显示屏安装调试培训手册12024 年 4 月 19 日下载后可任意编辑显示屏安装调试流程第一章：屏体安装：将单元板装到已经做好的框架上，接好电源，。单元板之间用短排线相连。安装过程中注意电源的极性及排线的连接是否正确可靠。屏幕信号传输如图 1-1 所示：图 1-122024 年 4 月 19 日下载后可任意编辑第二章：系统安装 图 2-1发送卡与接收卡 接口如图 2-1 所示控制计算机中有两个卡，一个为显卡一个为发送卡，发送卡经过一根 DVI 线缆直接连在显卡上，串口线一端接计算机串口一端接发送卡 6P 电话线口。安装步骤如下：一，计算机部分：1，将带 DVI 输出端口的显卡插于空的 AGP 插槽。2，将数据采集卡（发送卡）插于空的 PCI 插槽。32024 年 4 月 19 日下载后可任意编辑3，用 DVI 线把数据采集卡（发送卡）与显卡连接在一起。4，把控制线与串口(Rs232)相连。二，屏体主控部分：1，用 1 条网线与接收卡相连。2，接收卡与转接卡(Hub)用 50P 扁平线一一对应连接好。3,将转接卡(Hub)与单元板（或模组）按顺序相连，注意信号一一对应。4，将+5V 电源连接到显示驱动卡。以上检查连接无误即可对系统主机部分进行上电调试。三，传输部分：一般的信号用网线进行传输（一百米以内）超过一百米需要加中继或者用光纤，光纤系统需要提前预订。下边介绍用网线做通讯线的制作方法：＊注意：选用的控制系统不同线的制作方法也不同1．先用双绞线剥线器（用什么剪无所谓）将双绞线的外皮除去 3 厘米左右，剥线42024 年 4 月 19 日下载后可任意编辑完成后的双绞线电缆如图 2-2 所示： 图 2-22．接下来进行对线。而深圳灵星雨的控制系统传输线的标准有所不同，必须保证每相邻的绕对为一组，不能交叉。（如图 2-3）顺序如下：1、2 线对是一个绕对；3、４线对是一个绕对；５、６线对是一个绕对；7、8 线对是一个绕对。电缆两端均使用 T568B 标准。根据图示，线对是按一定的颜色顺序排列的（1、白橙，2、橙，3、白绿，4、绿，5、白蓝，6、蓝，7、白棕，8、棕）。南京聚诚和南京德普达的控制系统线的标准为 EIA／TIA T568B 标准（如图 2-4）。对线时要保证：1、2 线对是一个绕对；3、6 线对是一个绕对；4、5 线对是一个绕对；7、8 线对是一个绕对。电缆两端均使用 T568B 标准。根据图示，线对是按一定52024 年 4 月 19 日下载后可任意编辑的 颜 色 顺序排列的（1、白橙，...
