NBU备份实验手册模板

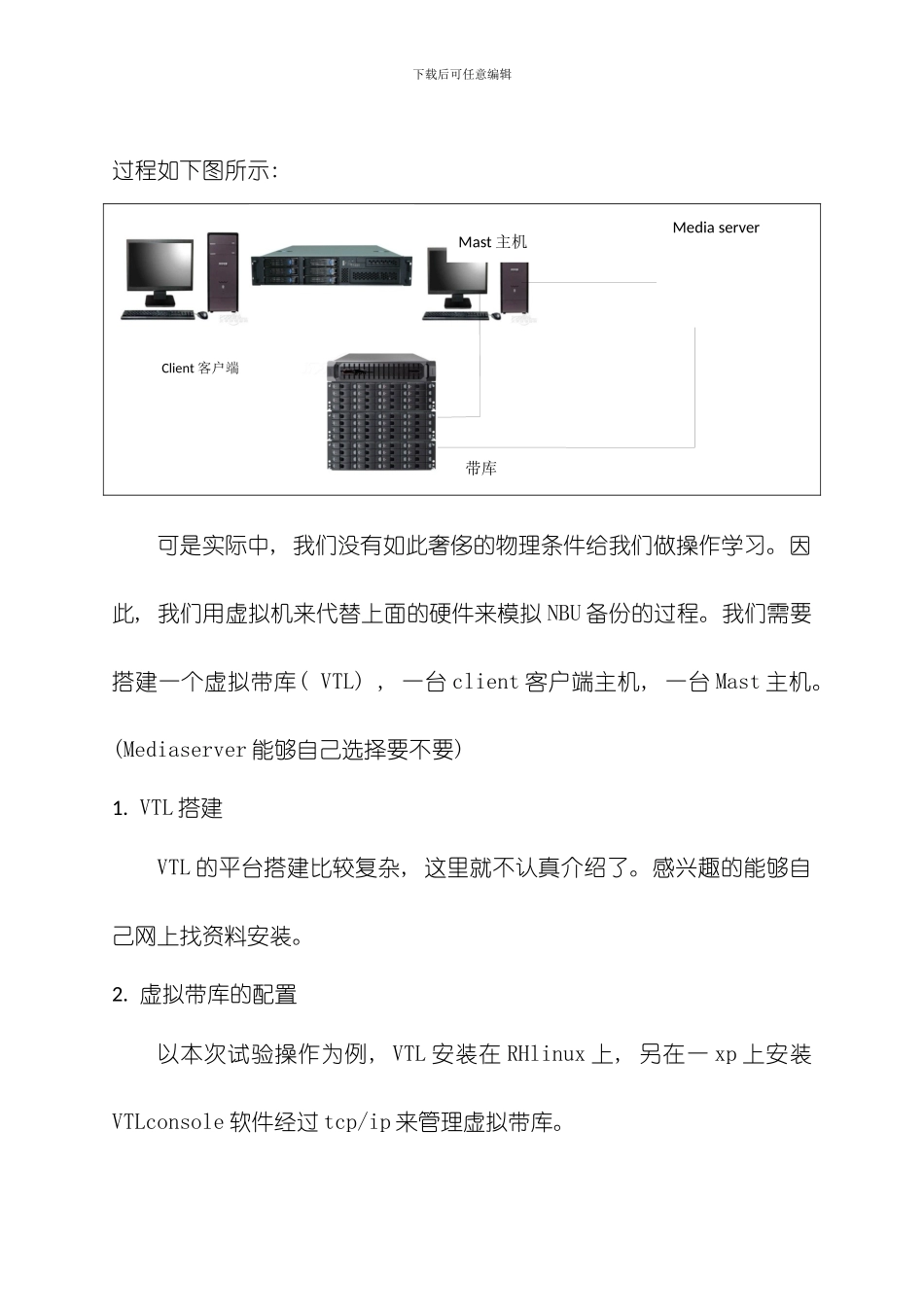

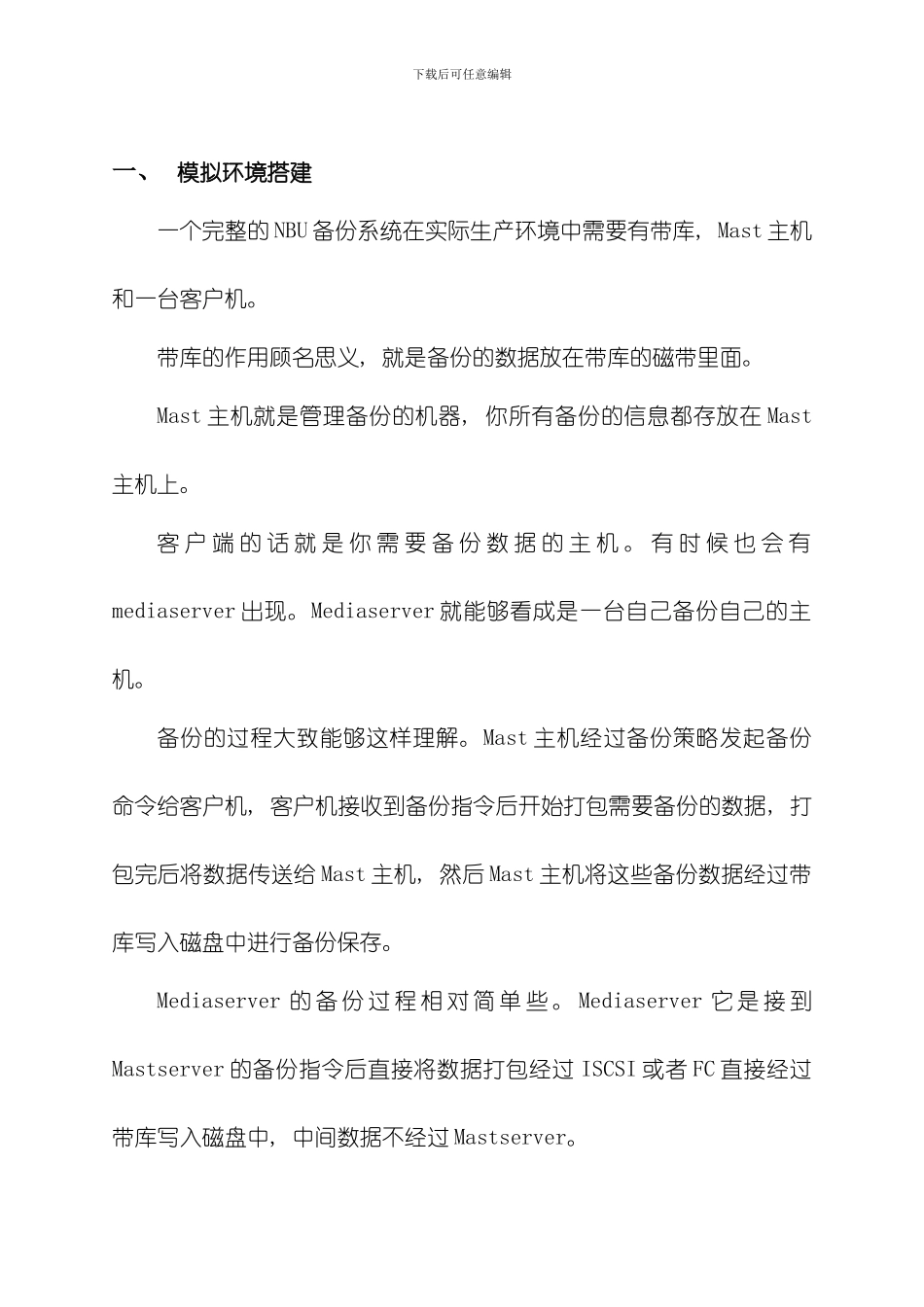

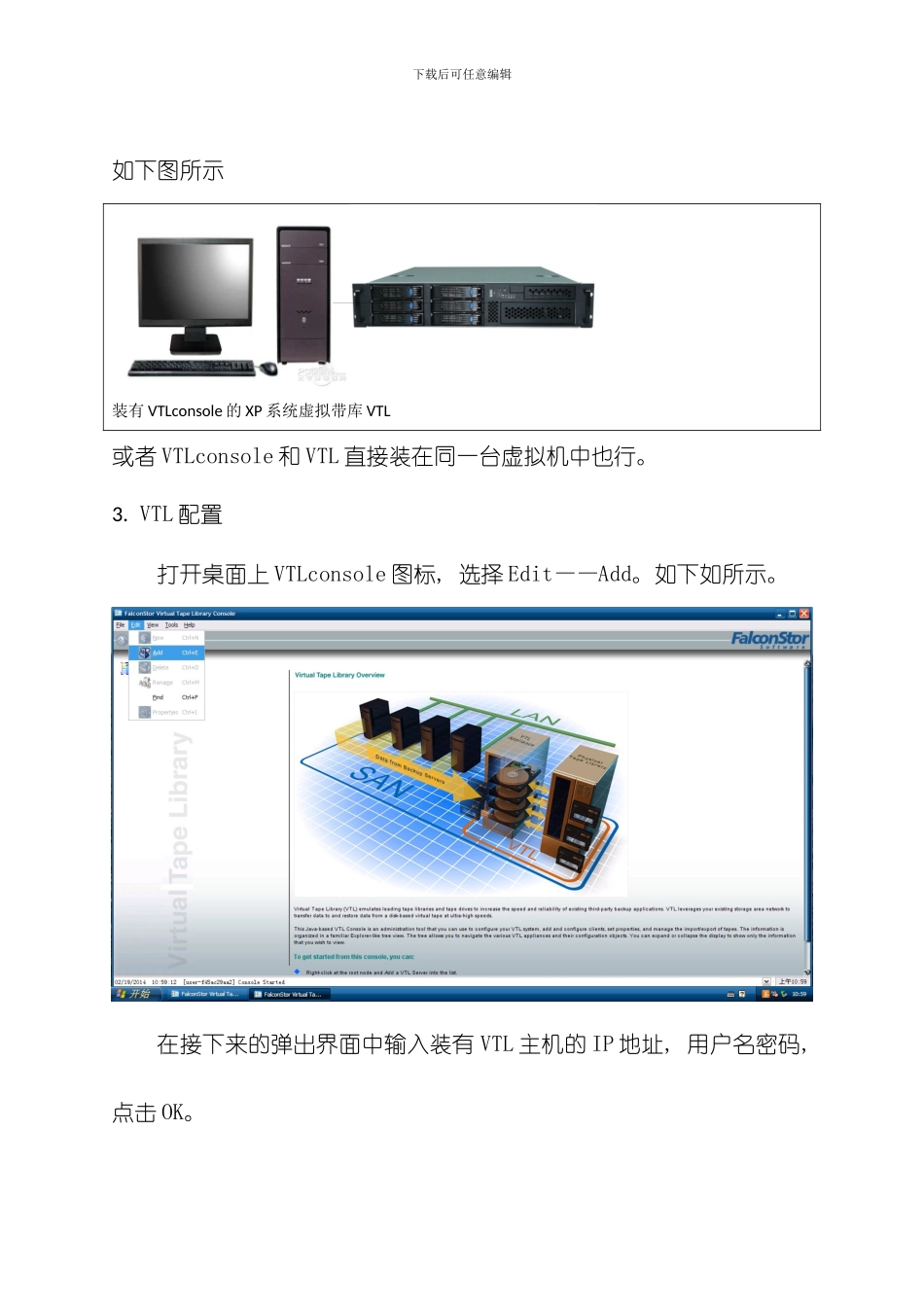

下载后可任意编辑一、 模拟环境搭建一个完整的 NBU 备份系统在实际生产环境中需要有带库, Mast 主机和一台客户机。带库的作用顾名思义, 就是备份的数据放在带库的磁带里面。Mast 主机就是管理备份的机器, 你所有备份的信息都存放在 Mast主机上。客 户 端 的 话 就 是 你 需 要 备 份 数 据 的 主 机 。 有 时 候 也 会 有mediaserver 出现。Mediaserver 就能够看成是一台自己备份自己的主机。备份的过程大致能够这样理解。Mast 主机经过备份策略发起备份命令给客户机, 客户机接收到备份指令后开始打包需要备份的数据, 打包完后将数据传送给 Mast 主机, 然后 Mast 主机将这些备份数据经过带库写入磁盘中进行备份保存。Mediaserver 的 备 份 过 程 相 对 简 单 些 。 Mediaserver 它 是 接 到Mastserver 的备份指令后直接将数据打包经过 ISCSI 或者 FC 直接经过带库写入磁盘中, 中间数据不经过 Mastserver。下载后可任意编辑过程如下图所示: 带库可是实际中, 我们没有如此奢侈的物理条件给我们做操作学习。因此, 我们用虚拟机来代替上面的硬件来模拟 NBU 备份的过程。我们需要搭建一个虚拟带库( VTL) , 一台 client 客户端主机, 一台 Mast 主机。(Mediaserver 能够自己选择要不要)1. VTL 搭建VTL 的平台搭建比较复杂, 这里就不认真介绍了。感兴趣的能够自己网上找资料安装。2. 虚拟带库的配置以本次试验操作为例, VTL 安装在 RHlinux 上, 另在一 xp 上安装VTLconsole 软件经过 tcp/ip 来管理虚拟带库。Client 客户端Mast 主机Media server下载后可任意编辑如下图所示装有 VTLconsole 的 XP 系统虚拟带库 VTL或者 VTLconsole 和 VTL 直接装在同一台虚拟机中也行。3. VTL 配置打开桌面上 VTLconsole 图标, 选择 Edit——Add。如下如所示。在接下来的弹出界面中输入装有 VTL 主机的 IP 地址, 用户名密码, 点击 OK。下载后可任意编辑显示链接成功, 此时左侧边栏会有 VTL 的菜单栏, 说明已经管理上了该 VTL。就能够继续操作了。这里需要注意的是, VTLconsole 的版本一定要大于或者等于你的 VTL 版本, 不然的话很可能会连接不成功。初次连接上, 需要初始化 VTL 主机上的硬盘。这样才能管理, 将磁盘虚拟化成磁带。如下图: 最后加载的一块盘(0.0.5.0)与前面的 4 块盘状态不一样, 需要经过初始化才能使用。右键该...
