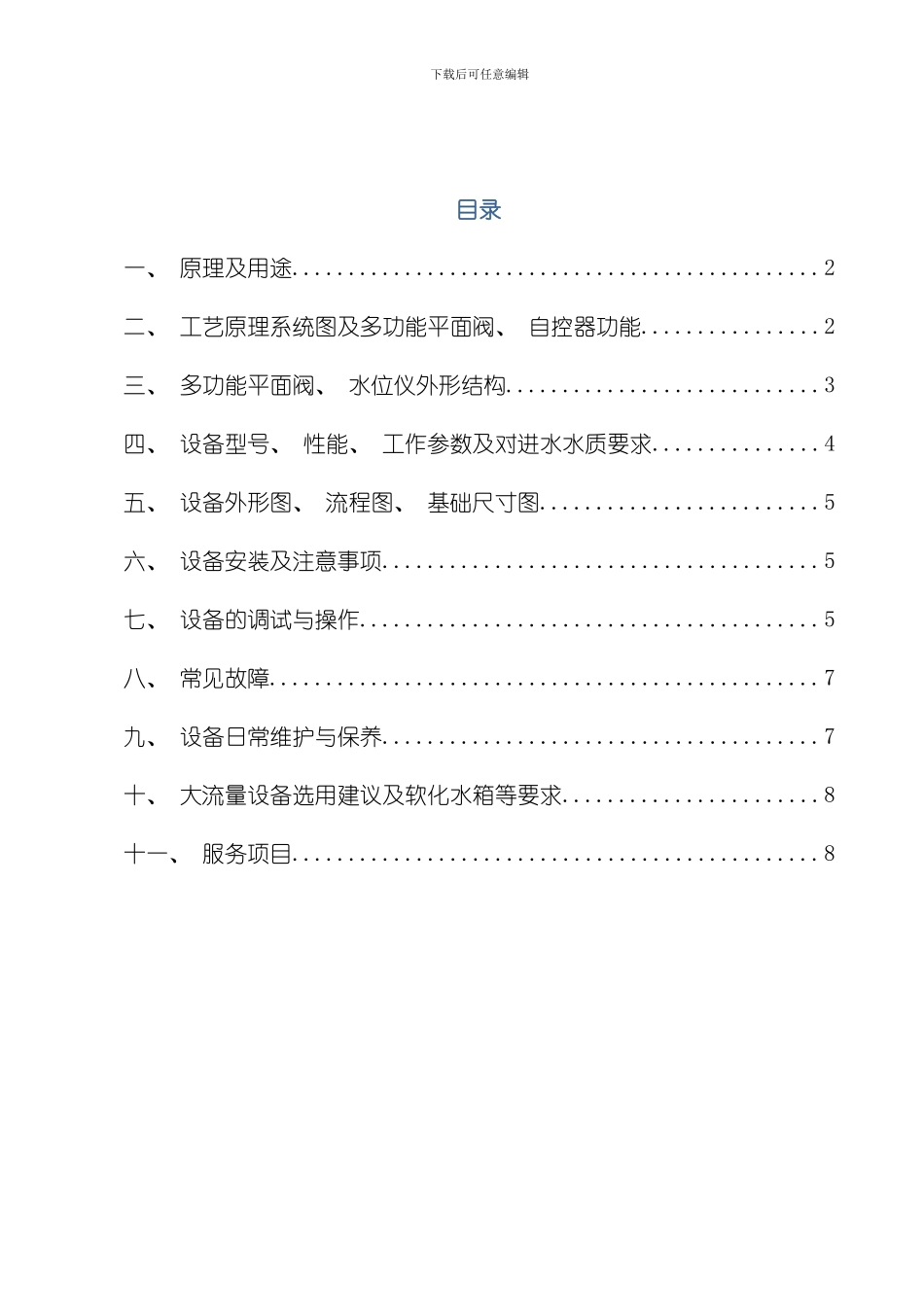

NLZD 系列全自动浮动床钠离子交换器使用说明书下载后可任意编辑目录一、 原理及用途...............................................2二、 工艺原理系统图及多功能平面阀、 自控器功能................2三、 多功能平面阀、 水位仪外形结构............................3四、 设备型号、 性能、 工作参数及对进水水质要求...............4五、 设备外形图、 流程图、 基础尺寸图.........................5六、 设备安装及注意事项.......................................5七、 设备的调试与操作.........................................5八、 常见故障.................................................7九、 设备日常维护与保养.......................................7十、 大流量设备选用建议及软化水箱等要求.......................8十一、 服务项目...............................................8下载后可任意编辑NLZD 系列全自动浮动床钠离子交换器一、 原理及用途NLZD 系列全自控钠离子交换器采纳 001×7FC 苯乙烯系阳离子交换树脂作交换剂, 工业盐 NaCl 作还原剂, 依托专利产品——多功能平面集成阀实现液相的切换, 来控制原水、 盐液和软化水在系统内的流向和流量, 达到自动完成软化过程的目的。广泛适用于供热、 供汽锅炉, 化工、 轻纺、 印染、 酿造、 食品、 机械、 制药、 电站、 冶炼、 中央空调制冷、 油田注水等一切需要软化水的场合。二、 工艺原理系统图及多功能平面阀、 自控器功能1、 工艺原理系统图2、 平面阀原理、 功能多功能平面阀按对位、 平面密封、 流体力学原理, 选用耐磨防腐蚀材质设计, 实现双罐同时运行, 先后再生的软化流程。3、 自控器功能自动实现软化流程: 盐液软化水运行→运行→运行→松床→再生→清洗→运行……以倒计时方式, 不断循环, 并具有以下功能: 1) 每工位转换时, 先关闭进水电控阀, 到位后自动开启, 再生工位时, 开再生电控阀, 再生结束前自动关闭; 2)人机对话, 可方便地修改流程中各工位时间,并有锁定和复位功能; 3)具有记忆功能, 外界停电后,输入的流程、 时间 以上保持不变, 来电后继续保持原状态, 若配上水位仪,水箱水满, 自动关进水电控阀、 盐罐多功能平面阀微 电 脑 控制器声光报警通讯协议接口水位仪接进水电控再生用水电源出进排1#交换罐1#交换罐盐液溶 盐水下载后可任意编辑再生电控阀, 自控...
