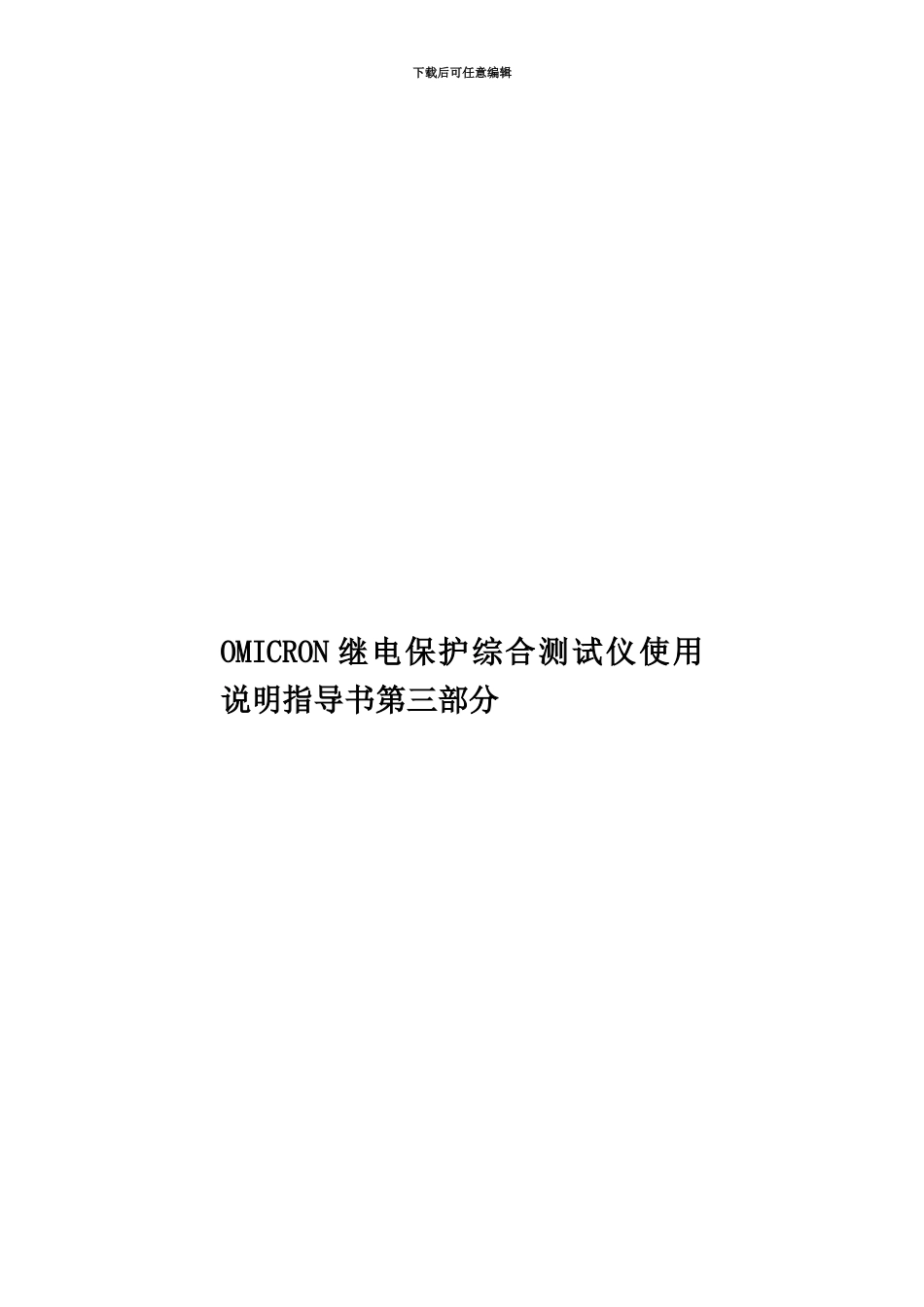

OMICRON继电保护综合测试仪使用说明指导书第三部分

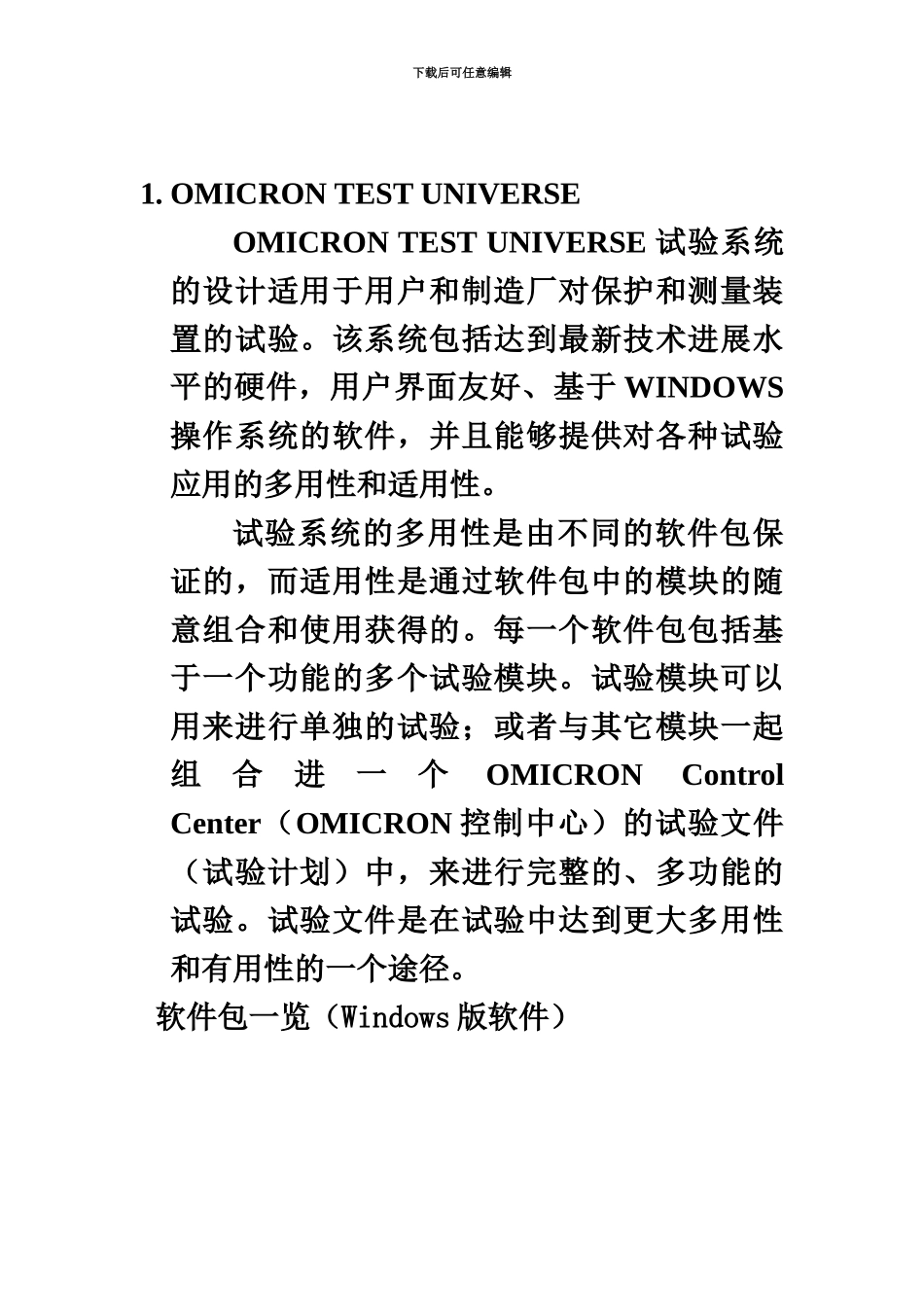

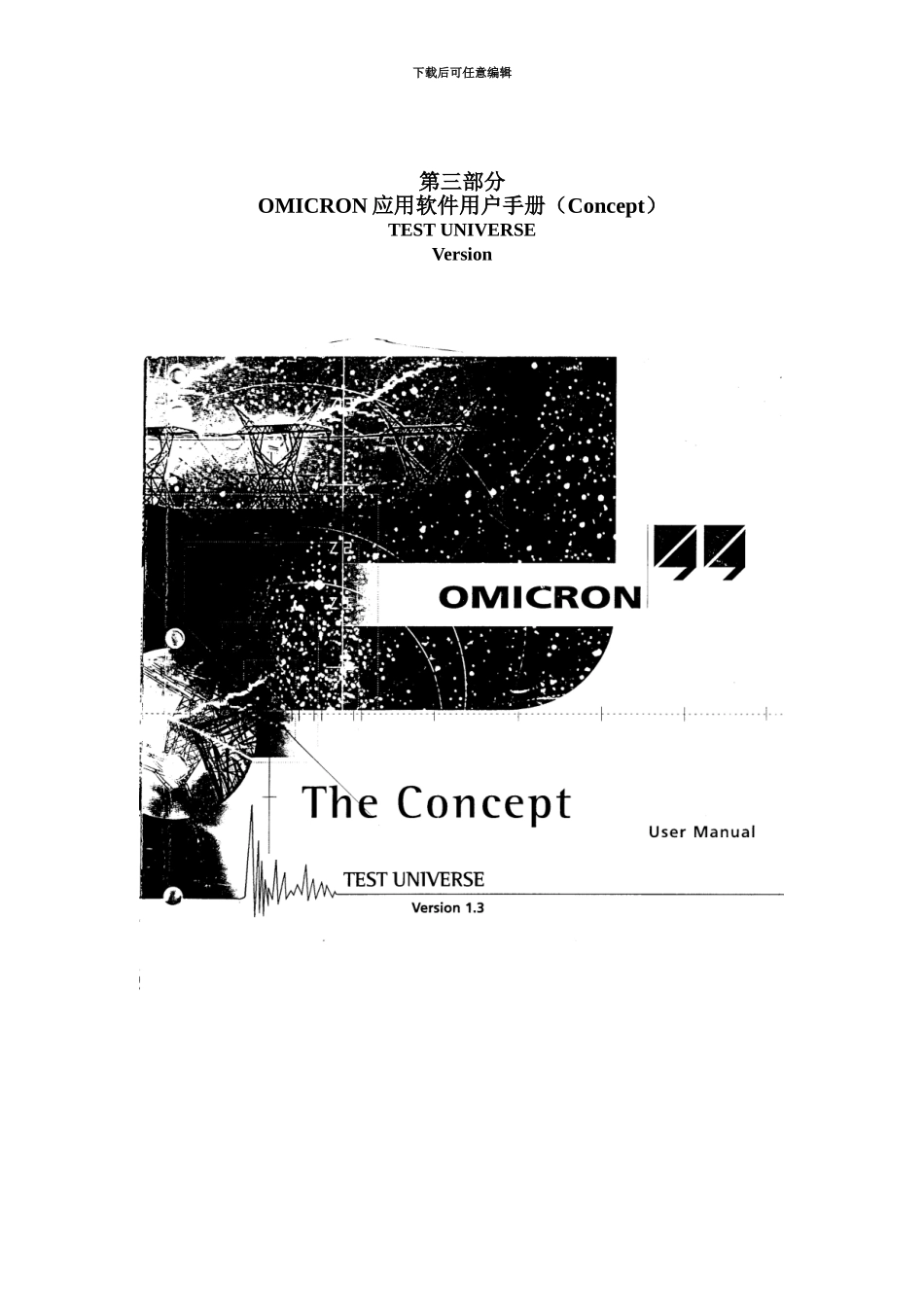

下载后可任意编辑OMICRON 继电保护综合测试仪使用说明指导书第三部分下载后可任意编辑第三部分 OMICRON 应用软件用户手册（Concept）TEST UNIVERSEVersion 下载后可任意编辑1. OMICRON TEST UNIVERSEOMICRON TEST UNIVERSE 试验系统的设计适用于用户和制造厂对保护和测量装置的试验。该系统包括达到最新技术进展水平的硬件，用户界面友好、基于 WINDOWS操作系统的软件，并且能够提供对各种试验应用的多用性和适用性。试验系统的多用性是由不同的软件包保证的，而适用性是通过软件包中的模块的随意组合和使用获得的。每一个软件包包括基于一个功能的多个试验模块。试验模块可以用来进行单独的试验；或者与其它模块一起组合进一个OMICRON Control Center（OMICRON 控制中心）的试验文件（试验计划）中，来进行完整的、多功能的试验。试验文件是在试验中达到更大多用性和有用性的一个途径。 软件包一览（Windows 版软件）下载后可任意编辑Basic ProtectionAdvanced MeterMeasuremUniversalControl Center自 动 工 具 ； 文 档式 的 试 验 方 案 ，模板和报告格式  模块QuickCMC 对 CMC 功能进行基本的手动控制的界面 State Sequence灵活的基于状态顺序控制器，用于确定动作时间和逻辑时间关系Ramping灵活的变量定义，用于确定幅值、相位、频率的门槛值Overcurrent 手动或自动测试正序/负序/零序过流特性Distance (P)用在阻抗平面上的单次动作定义进行阻抗元件测试，有特性图形显示Differential 单相模式下动作元件和下载后可任意编辑(P)谐 波 元 件 的 试 验 。 在Idiff/Ibias 平 面 上 确 定动作点。Advanced Distance在阻抗平面上采纳不同的 自 动 测 试 方 式（Shot，Search，Check ） 进 行 阻 抗 元 件 试验，有阻抗特性图形显示。可以用有相关试验点的标准试验模板试验距离保护的整定值。Advanced Differetial差动继电器的自动三相试验（以最多九个电流输 出 ） 。 在 Idiff/Ibias平面上确定或搜索动作点。有四个模块分别进行动作特性、谐波、界限 组 别 、 跳 闸 时 间 试验。Advanced Transplay输入、重放、修改和自动评价使用下载后可任意编辑COMTRADE/PL4/TRF文件格式的暂态文件。图形显示和包括报告的分析。Meter试验各种型式的电能表计。包括负荷试验、空载试验、潜流试验、和计...
