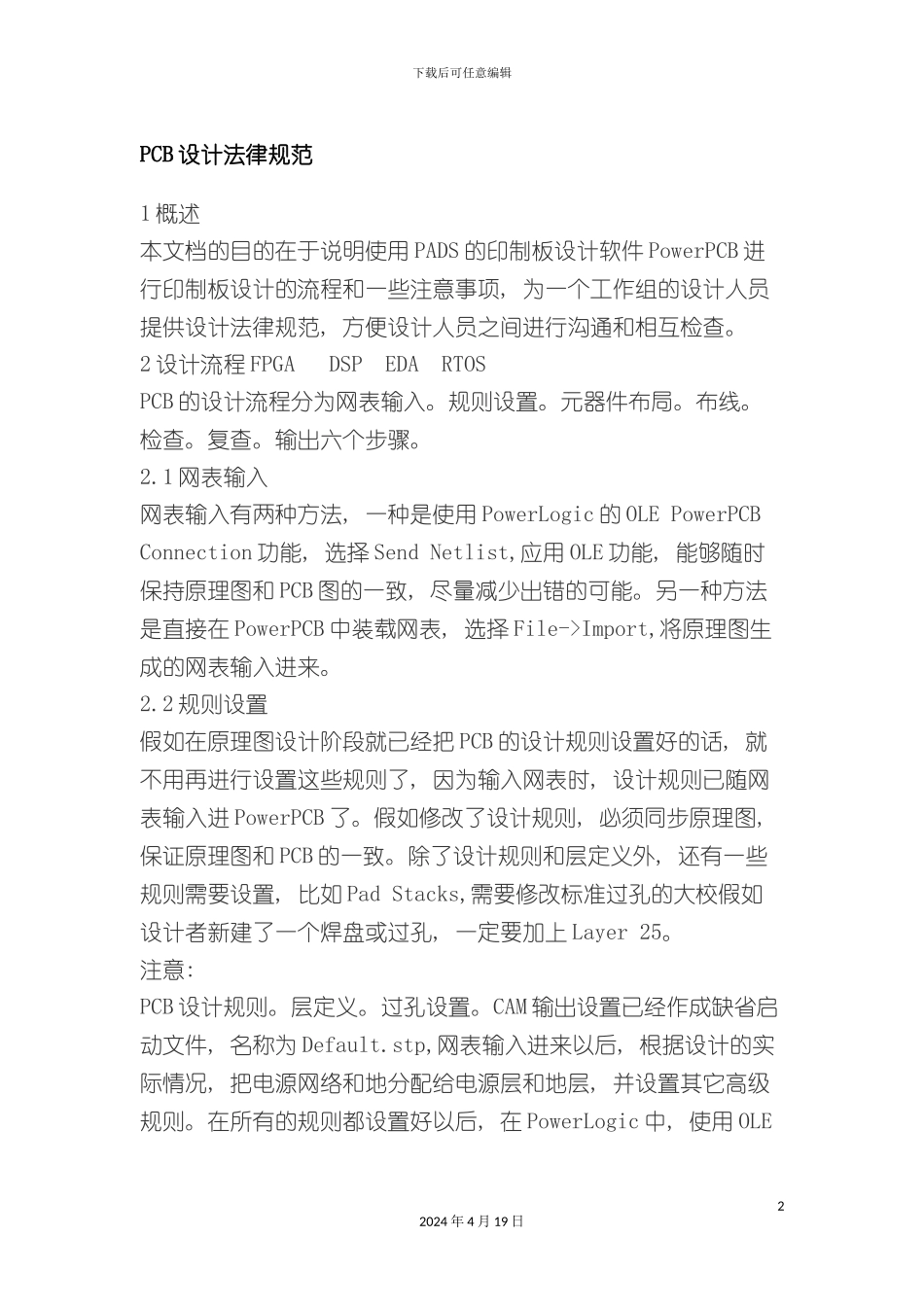

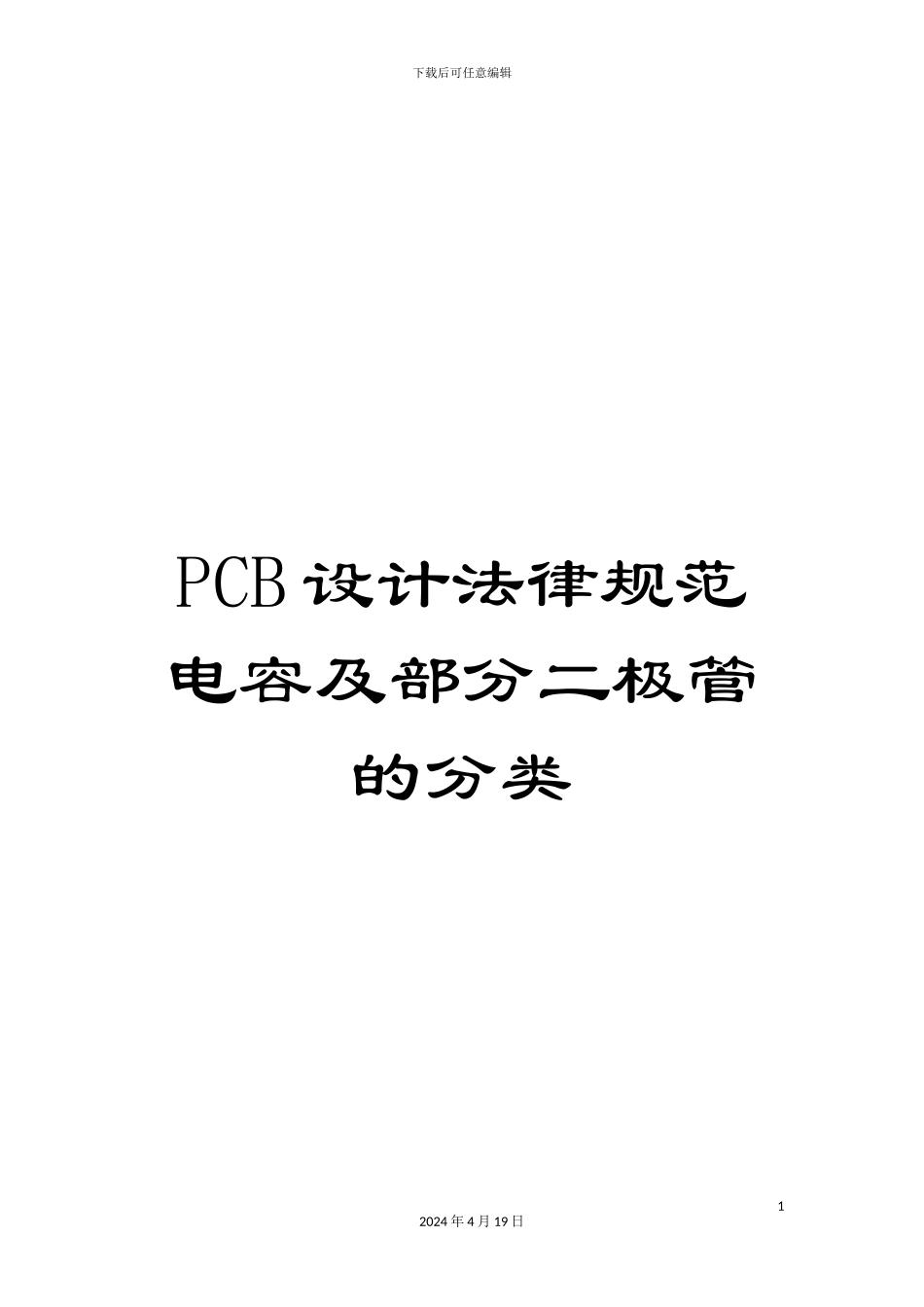

下载后可任意编辑PCB 设计法律规范电容及部分二极管的分类12024 年 4 月 19 日下载后可任意编辑PCB 设计法律规范 1 概述本文档的目的在于说明使用 PADS 的印制板设计软件 PowerPCB 进行印制板设计的流程和一些注意事项, 为一个工作组的设计人员提供设计法律规范, 方便设计人员之间进行沟通和相互检查。2 设计流程 FPGA DSP EDA RTOS PCB 的设计流程分为网表输入。规则设置。元器件布局。布线。检查。复查。输出六个步骤。2.1 网表输入网表输入有两种方法, 一种是使用 PowerLogic 的 OLE PowerPCB Connection 功能, 选择 Send Netlist,应用 OLE 功能, 能够随时保持原理图和 PCB 图的一致, 尽量减少出错的可能。另一种方法是直接在 PowerPCB 中装载网表, 选择 File->Import,将原理图生成的网表输入进来。2.2 规则设置假如在原理图设计阶段就已经把 PCB 的设计规则设置好的话, 就不用再进行设置这些规则了, 因为输入网表时, 设计规则已随网表输入进 PowerPCB 了。假如修改了设计规则, 必须同步原理图, 保证原理图和 PCB 的一致。除了设计规则和层定义外, 还有一些规则需要设置, 比如 Pad Stacks,需要修改标准过孔的大校假如设计者新建了一个焊盘或过孔, 一定要加上 Layer 25。注意: PCB 设计规则。层定义。过孔设置。CAM 输出设置已经作成缺省启动文件, 名称为 Default.stp,网表输入进来以后, 根据设计的实际情况, 把电源网络和地分配给电源层和地层, 并设置其它高级规则。在所有的规则都设置好以后, 在 PowerLogic 中, 使用 OLE 22024 年 4 月 19 日下载后可任意编辑PowerPCB Connection 的 Rules from PCB 功能, 更新原理图中的规则设置, 保证原理图和 PCB 图的规则一致。2.3 元器件布局网表输入以后, 所有的元器件都会放在工作区的零点, 重叠在一起, 下一步的工作就是把这些元器件分开, 根据一些规则摆放整齐, 即元器件布局。PowerPCB 提供了两种方法, 手工布局和自动布局。2.3.1 手工布局1.工具印制板的结构尺寸画出板边(Board Outline)。2.将元器件分散(Disperse Components),元器件会排列在板边的周围。3.把元器件一个一个地移动。旋转, 放到板边以内, 根据一定的规则摆放整齐。2.3.2 自动布局PowerPCB 提供了自动布局和自动的局部簇布局, 但对大多数的设计来说, 效果并不理想, 不推举使用。2.3.3 注意事项a.布局的首要原则是...
