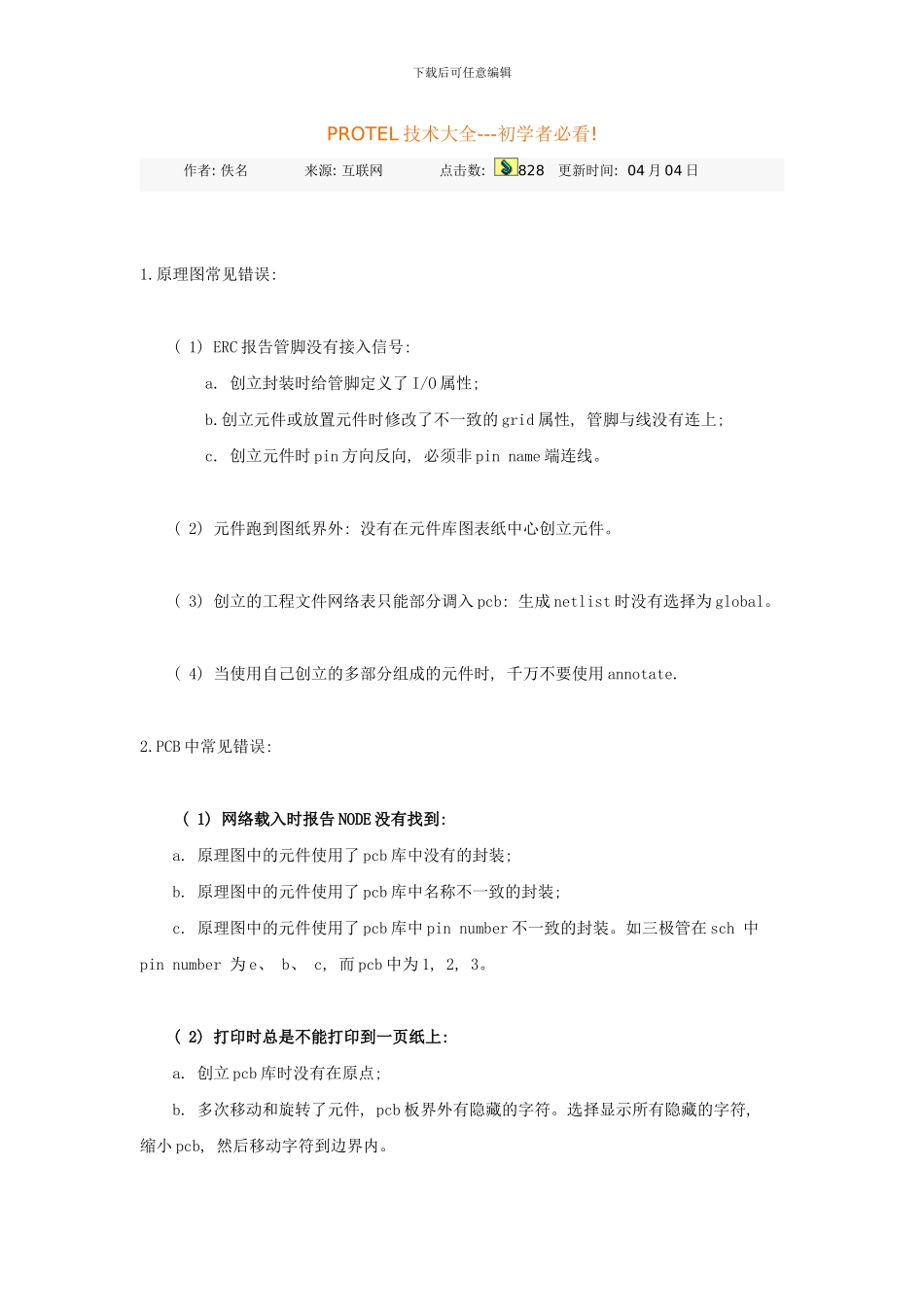

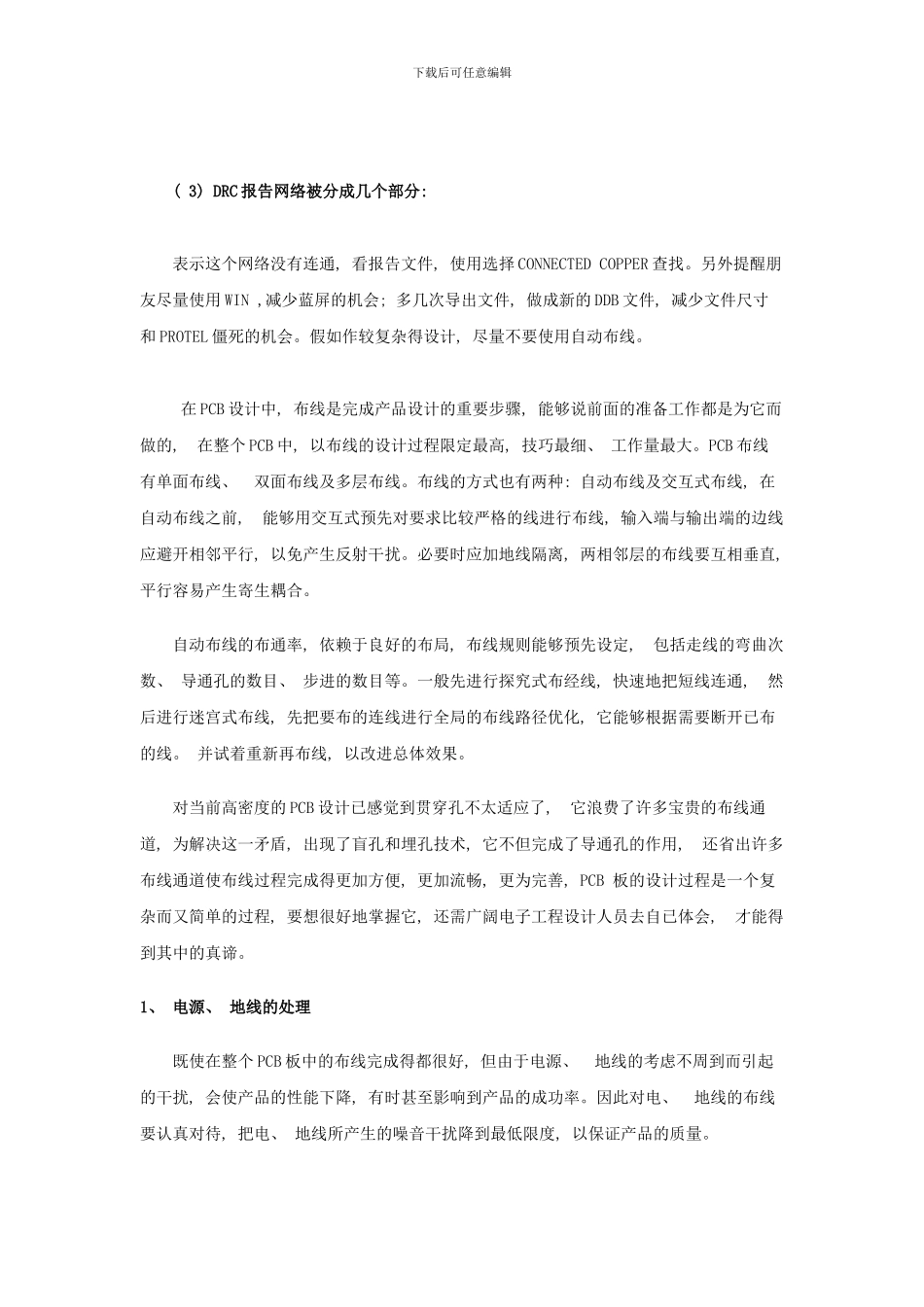

下载后可任意编辑PROTEL 技术大全---初学者必看! 作者: 佚名 来源: 互联网 点击数: 828 更新时间: 04 月 04 日 1.原理图常见错误: ( 1) ERC 报告管脚没有接入信号: a. 创立封装时给管脚定义了 I/O 属性; b.创立元件或放置元件时修改了不一致的 grid 属性, 管脚与线没有连上; c. 创立元件时 pin 方向反向, 必须非 pin name 端连线。 ( 2) 元件跑到图纸界外: 没有在元件库图表纸中心创立元件。 ( 3) 创立的工程文件网络表只能部分调入 pcb: 生成 netlist 时没有选择为 global。 ( 4) 当使用自己创立的多部分组成的元件时, 千万不要使用 annotate.2.PCB 中常见错误: ( 1) 网络载入时报告 NODE 没有找到: a. 原理图中的元件使用了 pcb 库中没有的封装; b. 原理图中的元件使用了 pcb 库中名称不一致的封装; c. 原理图中的元件使用了 pcb 库中 pin number 不一致的封装。如三极管在 sch 中pin number 为 e、 b、 c, 而 pcb 中为 1, 2, 3。 ( 2) 打印时总是不能打印到一页纸上: a. 创立 pcb 库时没有在原点; b. 多次移动和旋转了元件, pcb 板界外有隐藏的字符。选择显示所有隐藏的字符, 缩小 pcb, 然后移动字符到边界内。下载后可任意编辑 ( 3) DRC 报告网络被分成几个部分: 表示这个网络没有连通, 看报告文件, 使用选择 CONNECTED COPPER 查找。另外提醒朋友尽量使用 WIN ,减少蓝屏的机会; 多几次导出文件, 做成新的 DDB 文件, 减少文件尺寸和 PROTEL 僵死的机会。假如作较复杂得设计, 尽量不要使用自动布线。 在 PCB 设计中, 布线是完成产品设计的重要步骤, 能够说前面的准备工作都是为它而做的, 在整个 PCB 中, 以布线的设计过程限定最高, 技巧最细、 工作量最大。PCB 布线有单面布线、 双面布线及多层布线。布线的方式也有两种: 自动布线及交互式布线, 在自动布线之前, 能够用交互式预先对要求比较严格的线进行布线, 输入端与输出端的边线应避开相邻平行, 以免产生反射干扰。必要时应加地线隔离, 两相邻层的布线要互相垂直, 平行容易产生寄生耦合。 自动布线的布通率, 依赖于良好的布局, 布线规则能够预先设定, 包括走线的弯曲次数、 导通孔的数目、 步进的数目等。一般先进行探究式布经线, 快速地把短线连通, 然后进行迷宫式布线, 先把要布的连线进行全局的布线路径优化, 它能够根据需要断开...
