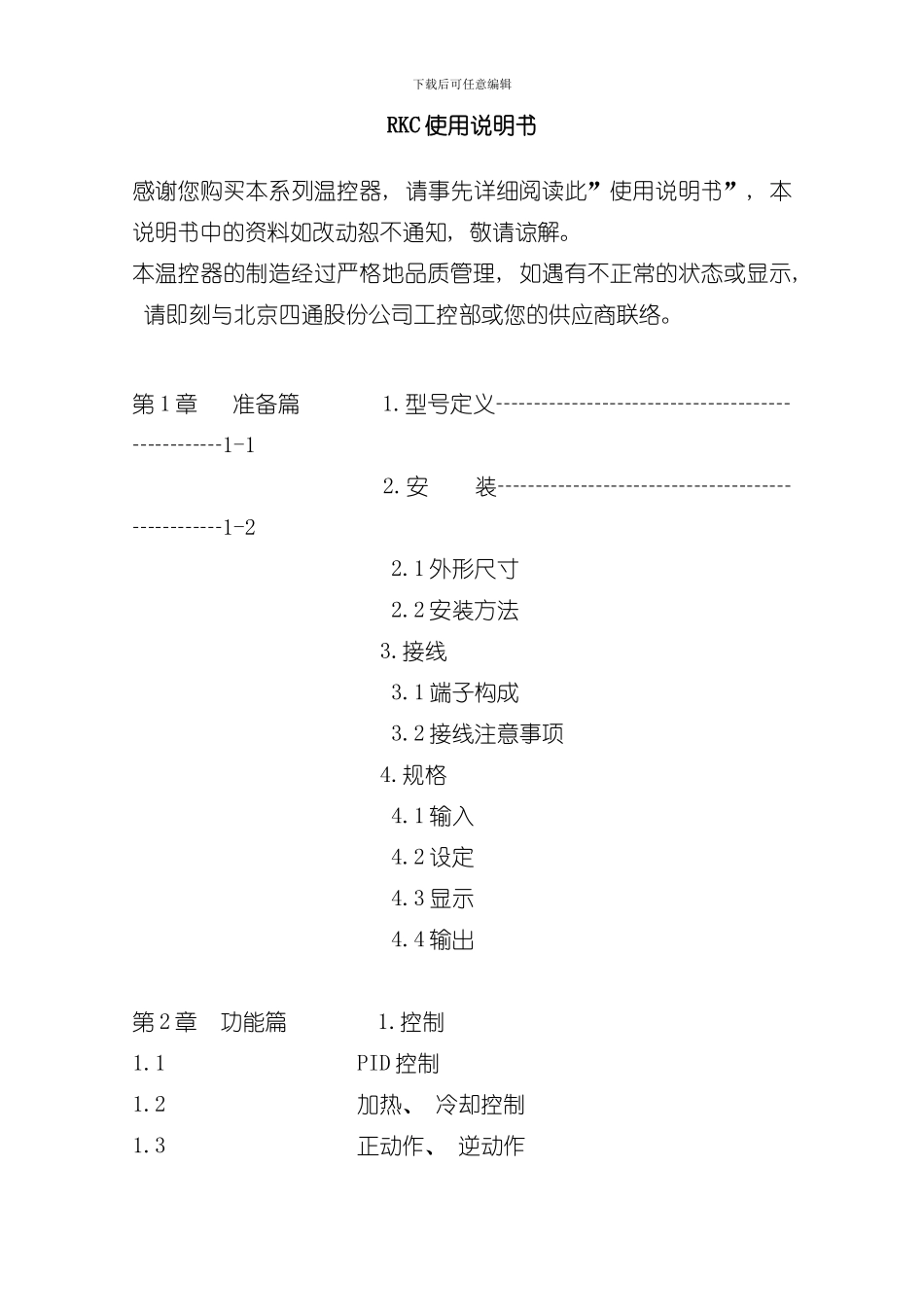

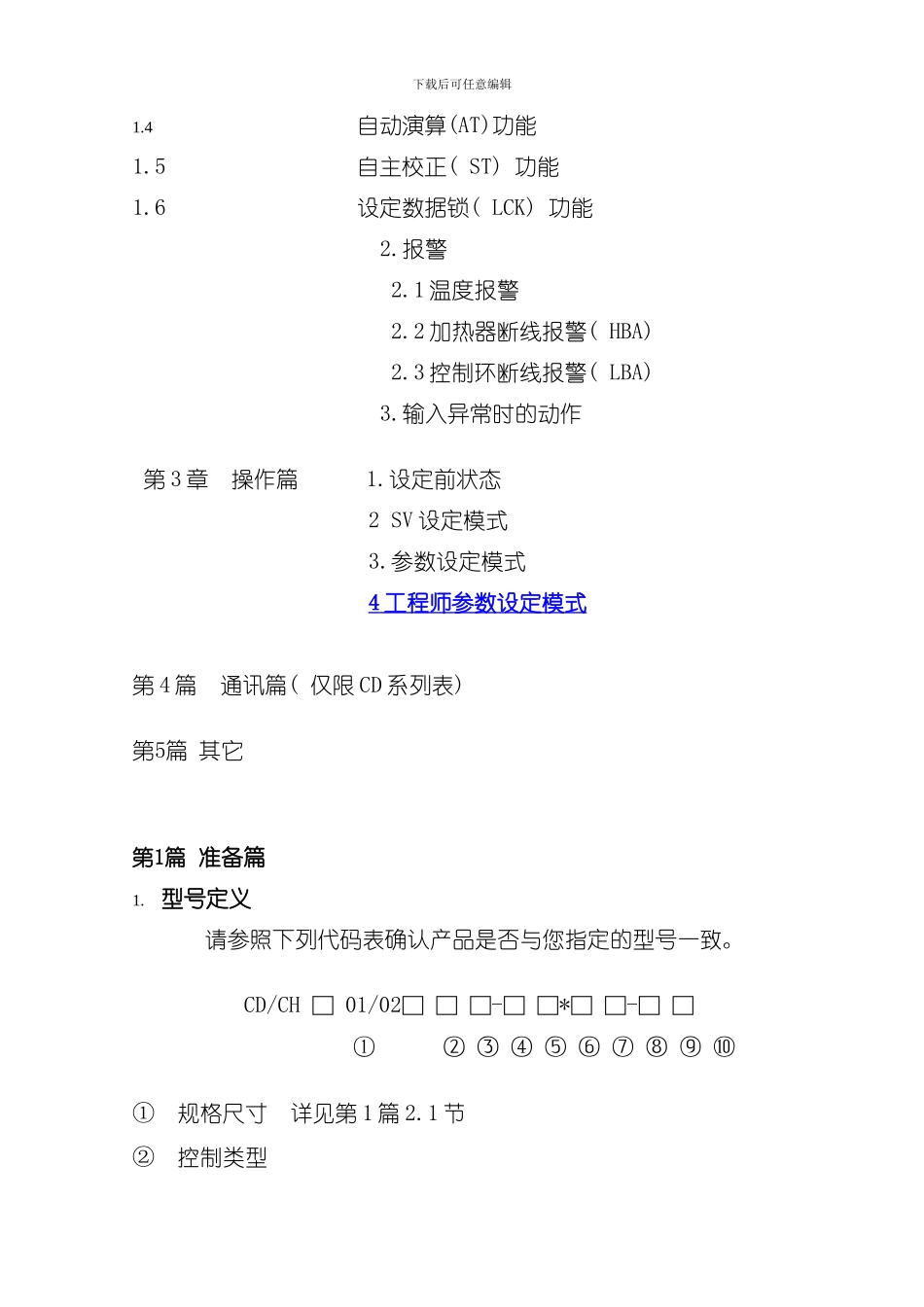

下载后可任意编辑RKC使用说明 书 仲克飞下载后可任意编辑RKC 使用说明书感谢您购买本系列温控器, 请事先详细阅读此”使用说明书”, 本说明书中的资料如改动恕不通知, 敬请谅解。本温控器的制造经过严格地品质管理, 如遇有不正常的状态或显示, 请即刻与北京四通股份公司工控部或您的供应商联络。第 1 章 准备篇 1.型号定义┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-1 2.安 装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-2 2.1 外形尺寸 2.2 安装方法 3.接线 3.1 端子构成 3.2 接线注意事项 4.规格 4.1 输入 4.2 设定 4.3 显示 4.4 输出 第 2 章 功能篇 1.控制1.1PID 控制1.2加热、 冷却控制1.3正动作、 逆动作下载后可任意编辑1.4自动演算(AT)功能1.5自主校正( ST) 功能1.6设定数据锁( LCK) 功能 2.报警 2.1 温度报警 2.2 加热器断线报警( HBA) 2.3 控制环断线报警( LBA) 3.输入异常时的动作 第 3 章 操作篇 1.设定前状态 2 SV 设定模式 3.参数设定模式 4 工程师参数设定模式 第 4 篇 通讯篇( 仅限 CD 系列表) 第5篇 其它 第1篇 准备篇1. 型号定义 请参照下列代码表确认产品是否与您指定的型号一致。CD/CH □ 01/02□ □ □-□ □*□ □-□ □ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩①规格尺寸 详见第 1 篇 2.1 节②控制类型下载后可任意编辑F: PID 动作及自动演算( 逆动作) D: PID 动作及自动演算( 正动作) W: 加热/冷却 PID 动作及自动演算( 水冷) *1A: 加热/冷却 PID 动作及自动演算( 风冷) *1③输入类型: 见输入范围表④范围代码: 见输入范围表⑤第一控制输出( OUT1) ( 加热侧) M: 继电器接点输出 8: 电流输出( DC4~20mA) V: 电压脉冲输出 G: 闸流控制管驱动用触发器输出T: 闸流控制管输出 ⑥ 第二控制输出( OUT2) ( 制冷侧) *2无记号: 当控制动作是 F 或 D 时M: 继电器接点输出 T: 闸流控制管输出V: 电压脉冲输出 8: 电流输出( DC4~20mA) ⑦ 第一报警( ALM1) , ⑧ 第二报警( ALM2) *2N; 未设报警 J: 下限输入值报警A: 上限偏差报警 K: 附待机上限输入值报警B: 下限偏差报警 L: 附待机下限输入值报警C: 上、 下限偏差报警 P: 加热器断线报警( CTL-6) *3下载后可任意编辑D: 范围内报警 S: 加热器断线报警( CTL-12) *3E: 附待机上限偏差报警 R: 控制环断线报警*4F: 附...
