SDR接收机说明书样本

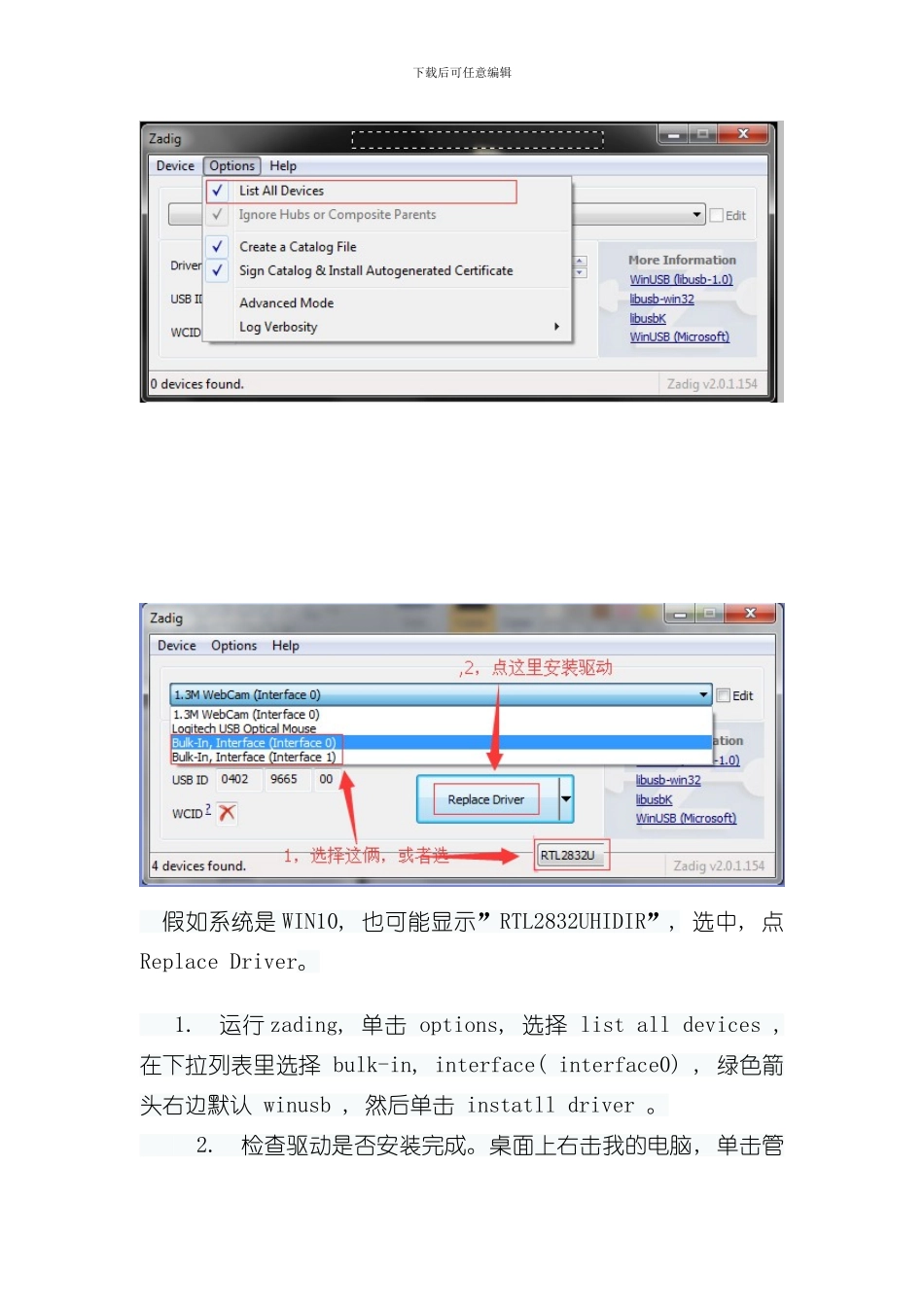

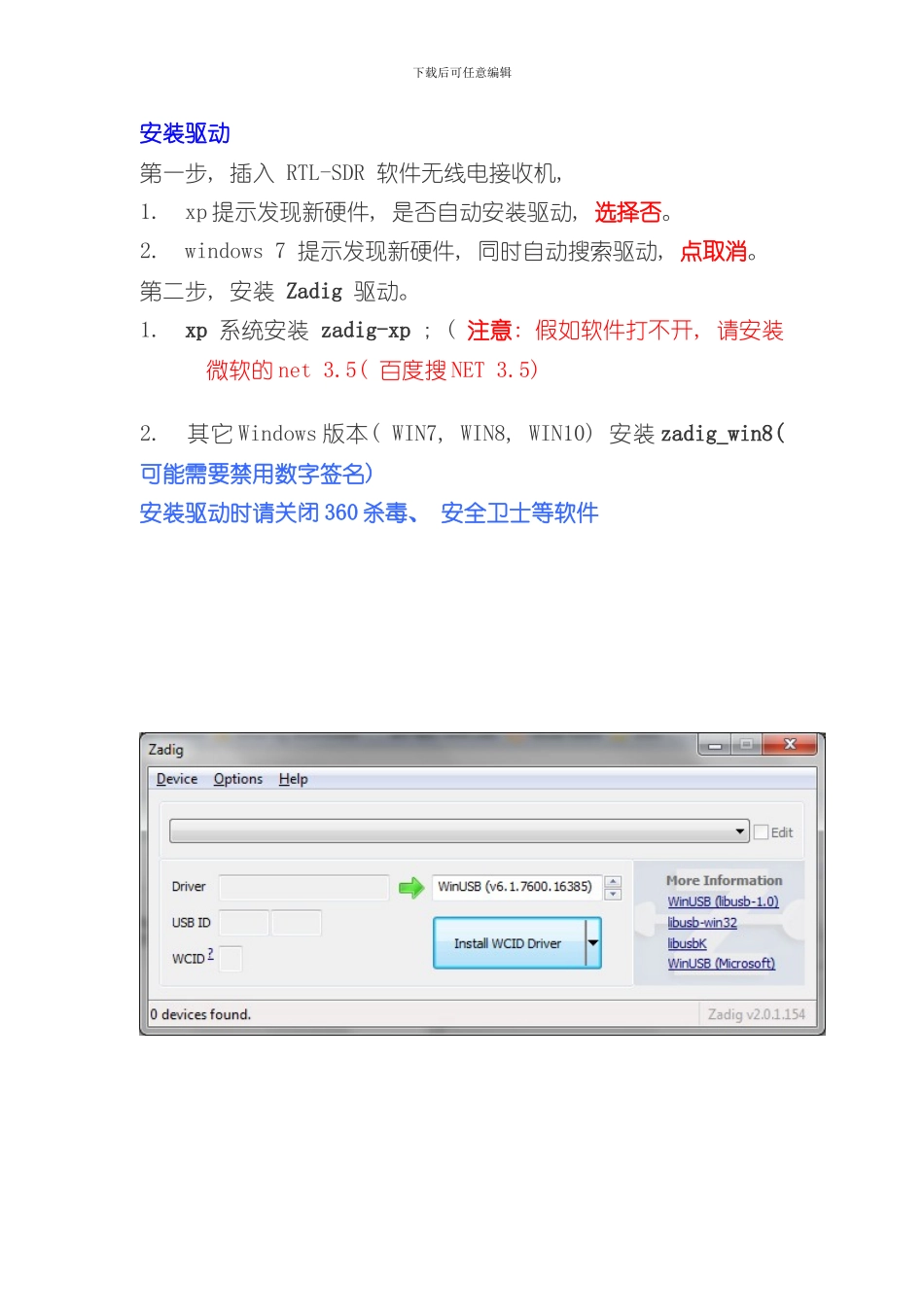

下载后可任意编辑安装驱动第一步, 插入 RTL-SDR 软件无线电接收机, 1. xp 提示发现新硬件, 是否自动安装驱动, 选择否。2. windows 7 提示发现新硬件, 同时自动搜索驱动, 点取消。第二步, 安装 Zadig 驱动。1. xp 系统安装 zadig-xp ; ( 注意: 假如软件打不开, 请安装微软的 net 3.5( 百度搜 NET 3.5) 2. 其它 Windows 版本( WIN7, WIN8, WIN10) 安装 zadig_win8( 可能需要禁用数字签名) 安装驱动时请关闭 360 杀毒、 安全卫士等软件下载后可任意编辑 假如系统是 WIN10, 也可能显示”RTL2832UHIDIR”, 选中, 点Replace Driver。 1. 运行 zading, 单击 options, 选择 list all devices , 在下拉列表里选择 bulk-in, interface( interface0) , 绿色箭头右边默认 winusb , 然后单击 instatll driver 。 2. 检查驱动是否安装完成。桌面上右击我的电脑, 单击管下载后可任意编辑理, 在左边的列表选择设备管理器, 如下图在右边可看到驱动已安装完成。 3.假如如下图, 设备名称上显示黄色感叹号, 说明驱动没有下载后可任意编辑安 装 好 。 再 次 运 行 zading , 在 下 拉 列 表 里 选 择 bulk-in, interface ( interface 1) , 再安装一次驱动即可。下载后可任意编辑WIN10 系统, 可能显示 RTL2832UHIDIR,选中, 点 Replace Driver第三步, 运行 SDRSharp.exe。A: 接收 25MHz-1.7GHz VHF 和 UHF。( FM 调频广播, 航空通话, 对讲机, 电视伴音等) 1, 连接天线 : 在 25MHz-1.7GHz 接口连接天线。 2, 设置: 在左上角的下拉列表中选择 RTL-SDR/USB , 点右边的 configure, 勾选 tuner agc。点 Close 退出设置。在单击左上角的 Play ( 开始) 。下载后可任意编辑用鼠标拖动右边上部的红色指针, 即可调整频率。3． 调频广播 : 87-108MHz 选择 WFM2. 民用对讲机: 136MHz-174MHz 制式为 NFM 400MHz-470MHz 制式为 NFM 3．业余超短波电台 : 50-54MHz, 144-148MHz, 430-440MHz NFM4. 机场塔台通话 : 118-135.975MHz。制式为 AM5． 收听电视伴音 : 56.25 MHz-957.75MHz 制式为 FM。B: 接收 100KHz-30MHz, 包含长波、 中波、 短波( 广播 AM, 单边带 SSB, 等幅报 CW 等) : 1． 连接天线: 在 100KHz-30MHz 接口安装室外短波天线。( 赠送的天线不能用于短波的接收) 。2. 设置: 停止状态下, 点 Configure,在 Sampling 下载后可任意编辑Mode 下 面 选 择 Direct sampling (Q branch) 勾选 RTL AGC 然后点 Close , 再点 Play 。调到需要的频率, 选择对应的调制方式: 长波 : 300KHz 以下中波广播 : 526.5kHz~1606.5kHz , 选择 AM短波广播 : 3MHz—30MHz , 选择 AM短波单边带通信: 10MHz 以下常见下单边带 LSB; 10MHz 以上常见上单边带 USB。 注意: 假如接收 WFM 的时候软件自动退出, 或软件打不开, 请安装微软的 net framework 3.5( 百度搜 NET 3.5) 天线自制能够参考下面的图片下载后可任意编辑※
