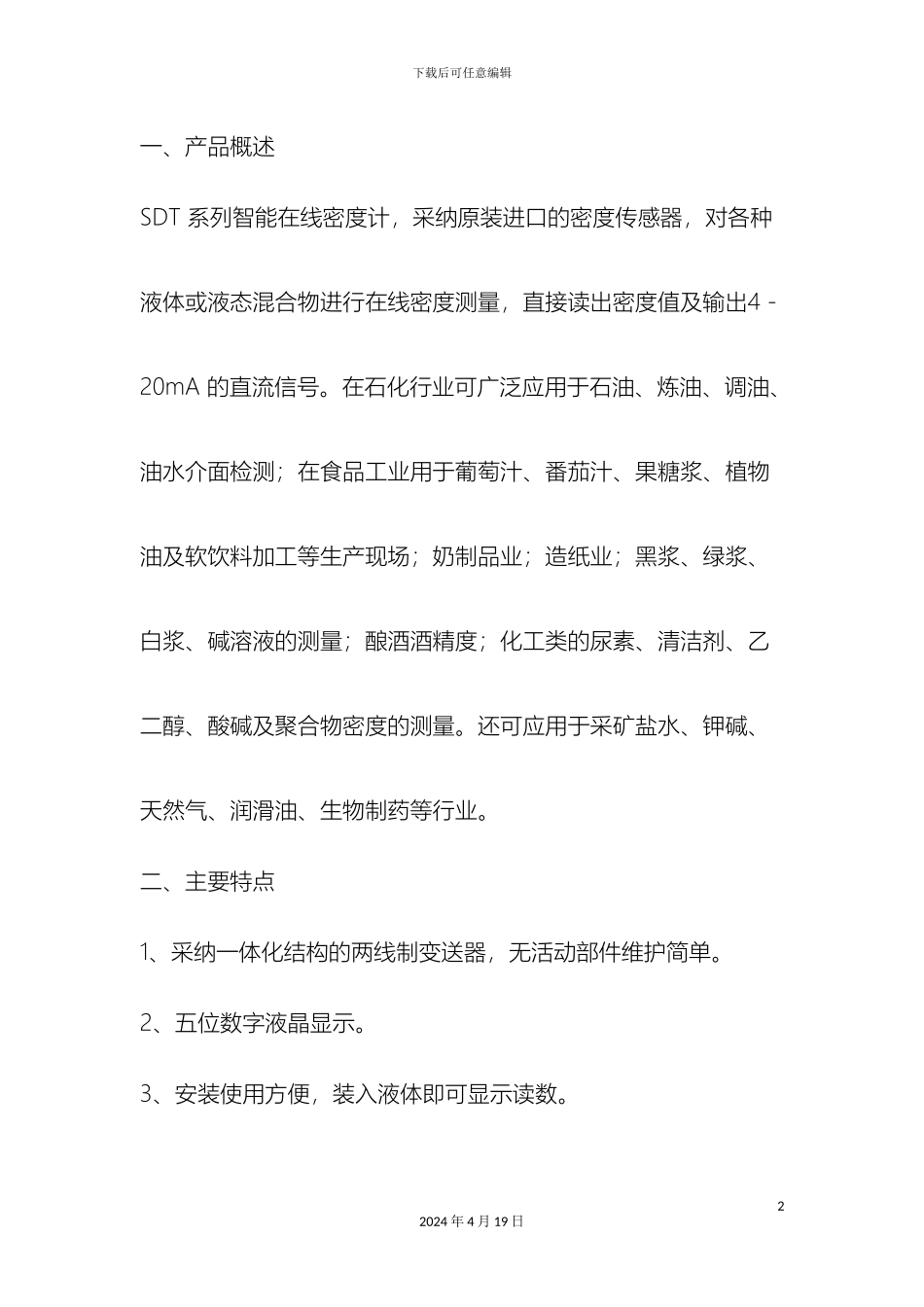

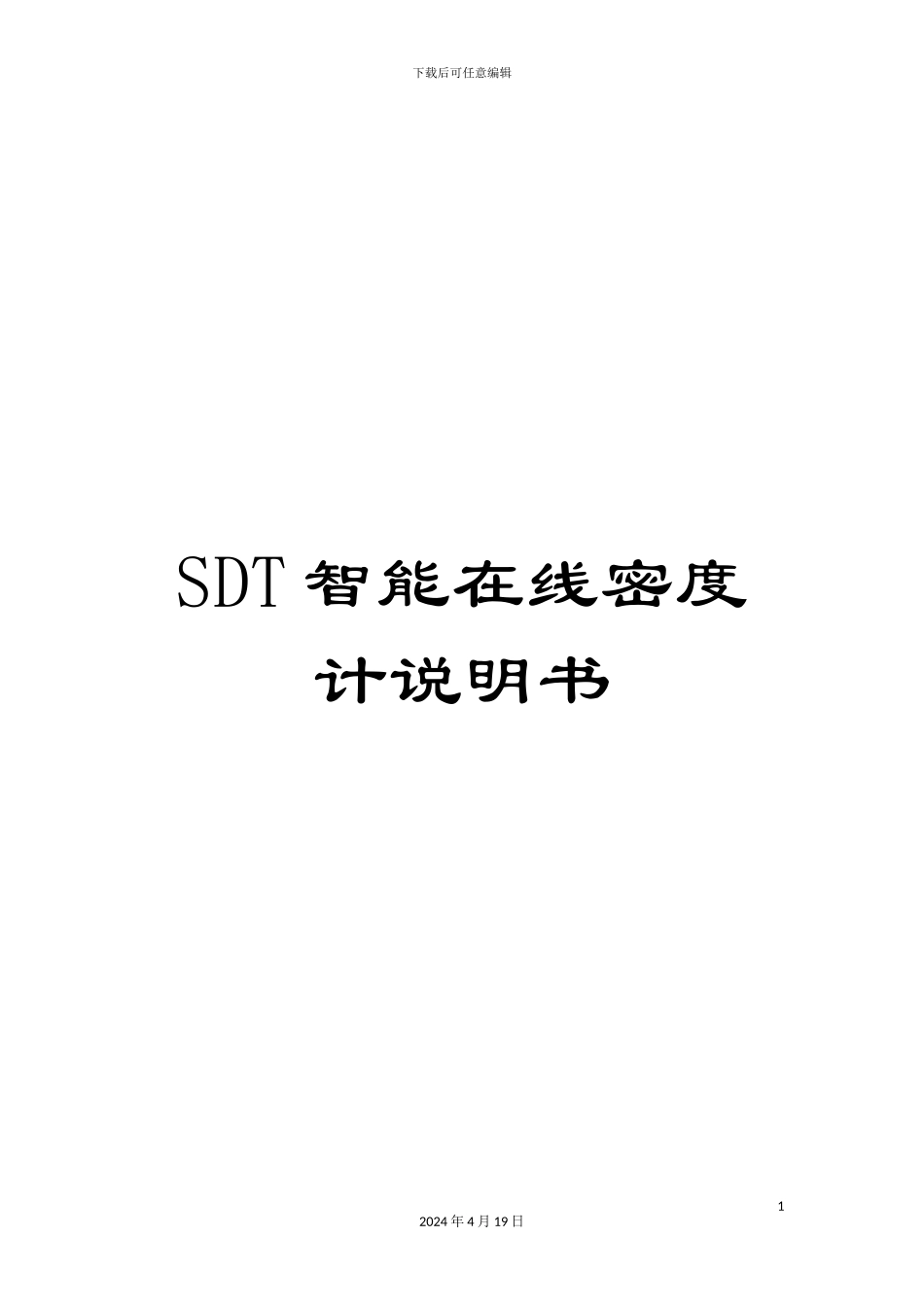

下载后可任意编辑SDT 智能在线密度计说明书12024 年 4 月 19 日下载后可任意编辑一、产品概述SDT 系列智能在线密度计，采纳原装进口的密度传感器，对各种液体或液态混合物进行在线密度测量，直接读出密度值及输出4 -20mA 的直流信号。在石化行业可广泛应用于石油、炼油、调油、油水介面检测；在食品工业用于葡萄汁、番茄汁、果糖浆、植物油及软饮料加工等生产现场；奶制品业；造纸业；黑浆、绿浆、白浆、碱溶液的测量；酿酒酒精度；化工类的尿素、清洁剂、乙二醇、酸碱及聚合物密度的测量。还可应用于采矿盐水、钾碱、天然气、润滑油、生物制药等行业。二、主要特点1、采纳一体化结构的两线制变送器，无活动部件维护简单。2、五位数字液晶显示。3、安装使用方便，装入液体即可显示读数。22024 年 4 月 19 日下载后可任意编辑4、使用于流体或静止液体，适合于管道安装及顶部。5、自定义密度单位，便于进行各行业标密度换算。6、连续在线测量液体密度无过程中断，可直接用于生产过程控制。7、接触液体部件全部为316 不锈钢材料制造，安全，卫生，防腐性好；根据介质，可采纳钽膜或哈氏 C 材料。三、工作原理四、技术指标输出信号： 双线制 4~20mA，叠加Hart 协议数字信号电 源： 12~36V DC32024 年 4 月 19 日下载后可任意编辑密度量程： 0~5g/cm³精 度： 0.001g/cm³(五位LCD)负载范围五、物理指标电气接口；1/2NPT-14过程接口；各种规格法兰触液部件：316 不锈钢或防腐材料填 充 液：DC200 硅油六、安装由于工艺流程的需要，在线密度计常常安装在工作条件较为恶劣42024 年 4 月 19 日下载后可任意编辑的现场,为了尽可能减少密度计工作条件的恶劣程度，应尽量安装在温度梯度和温度变化小，无冲击和振动的地方，保证管内液体满管，无气泡。只有充分考虑现场特有条件，才能发挥其应有的精度指标。安装时注意以下事项：管道式安装：1、产品必须竖直安装（即管道必须坚直走向），如安装示意图1；与地面垂直度不大于5 度（如安装不垂直，或本地重力加速度偏离标准重力加速度时，将产生偏差，后面将介绍如何消除因此而产生的偏差）。2、法兰两端直管段不小于3 倍管道直径。3、管道内介质必定满管，不得有气泡。4、安装时产品上的箭头指向上高，介质由下到上流过管道。假如测量膜片及传感器部分与管道部分拆装过（一般不建议拆装），52024 年 4 月 19 日下载后可任意编辑重新安装时要注意方向，传感器H ...
