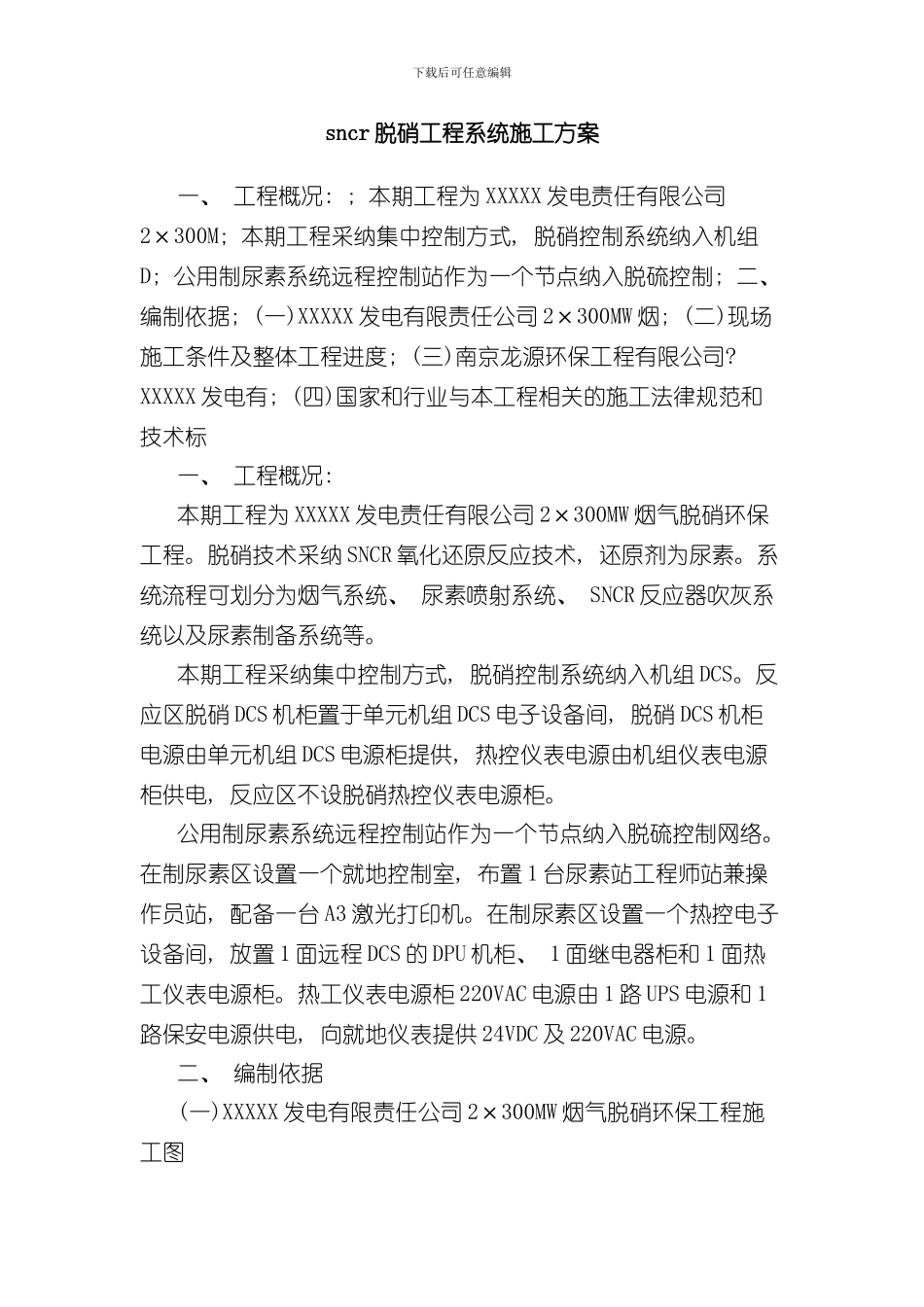

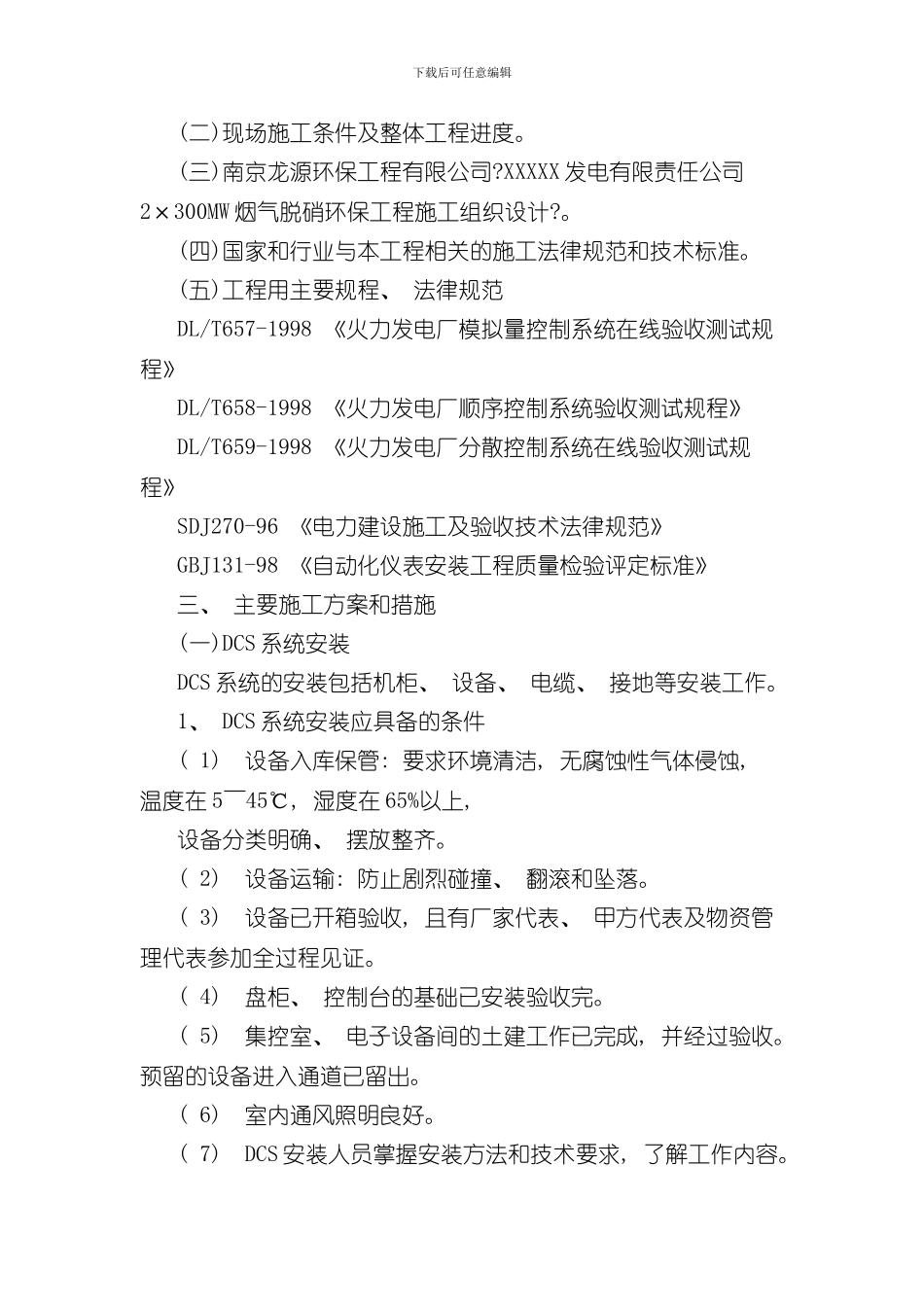

下载后可任意编辑sncr 脱硝工程系统施工方案一、 工程概况: ; 本期工程为 XXXXX 发电责任有限公司2×300M; 本期工程采纳集中控制方式, 脱硝控制系统纳入机组D; 公用制尿素系统远程控制站作为一个节点纳入脱硫控制; 二、 编制依据; (一)XXXXX 发电有限责任公司 2×300MW 烟; (二)现场施工条件及整体工程进度; (三)南京龙源环保工程有限公司?XXXXX 发电有; (四)国家和行业与本工程相关的施工法律规范和技术标一、 工程概况: 本期工程为 XXXXX 发电责任有限公司 2×300MW 烟气脱硝环保工程。脱硝技术采纳 SNCR 氧化还原反应技术, 还原剂为尿素。系统流程可划分为烟气系统、 尿素喷射系统、 SNCR 反应器吹灰系统以及尿素制备系统等。本期工程采纳集中控制方式, 脱硝控制系统纳入机组 DCS。反应区脱硝 DCS 机柜置于单元机组 DCS 电子设备间, 脱硝 DCS 机柜电源由单元机组 DCS 电源柜提供, 热控仪表电源由机组仪表电源柜供电, 反应区不设脱硝热控仪表电源柜。公用制尿素系统远程控制站作为一个节点纳入脱硫控制网络。在制尿素区设置一个就地控制室, 布置 1 台尿素站工程师站兼操作员站, 配备一台 A3 激光打印机。在制尿素区设置一个热控电子设备间, 放置 1 面远程 DCS 的 DPU 机柜、 1 面继电器柜和 1 面热工仪表电源柜。热工仪表电源柜 220VAC 电源由 1 路 UPS 电源和 1路保安电源供电, 向就地仪表提供 24VDC 及 220VAC 电源。二、 编制依据(一)XXXXX 发电有限责任公司 2×300MW 烟气脱硝环保工程施工图下载后可任意编辑(二)现场施工条件及整体工程进度。(三)南京龙源环保工程有限公司?XXXXX 发电有限责任公司2×300MW 烟气脱硝环保工程施工组织设计?。(四)国家和行业与本工程相关的施工法律规范和技术标准。(五)工程用主要规程、 法律规范DL/T657-1998 《火力发电厂模拟量控制系统在线验收测试规程》DL/T658-1998 《火力发电厂顺序控制系统验收测试规程》DL/T659-1998 《火力发电厂分散控制系统在线验收测试规程》SDJ270-96 《电力建设施工及验收技术法律规范》GBJ131-98 《自动化仪表安装工程质量检验评定标准》三、 主要施工方案和措施(一)DCS 系统安装DCS 系统的安装包括机柜、 设备、 电缆、 接地等安装工作。1、 DCS 系统安装应具备的条件( 1) 设备入库保管: 要求环境清洁, 无腐蚀性气体侵蚀, 温度在 5～45℃, 湿度在 65%以上, 设备分类...
