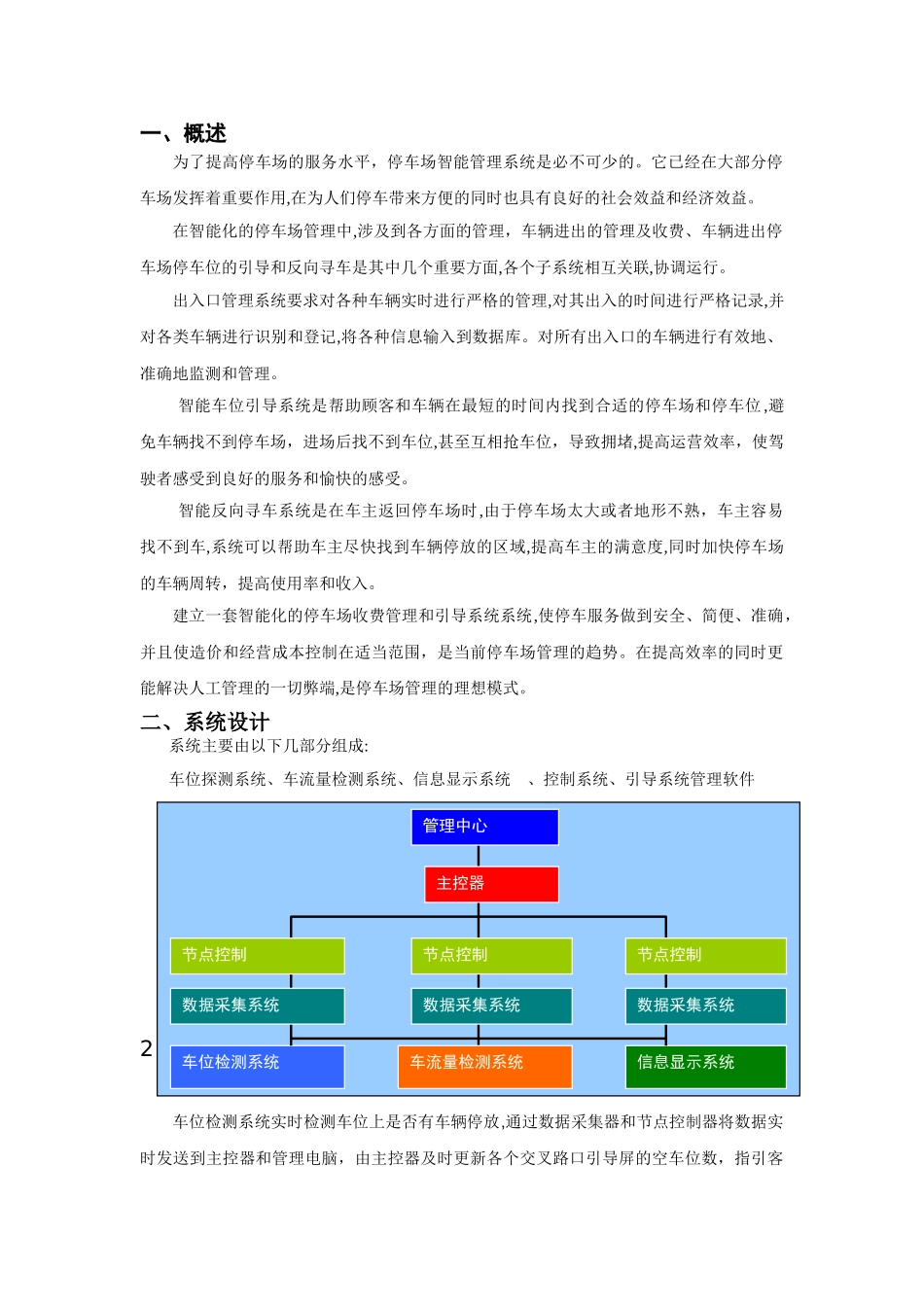

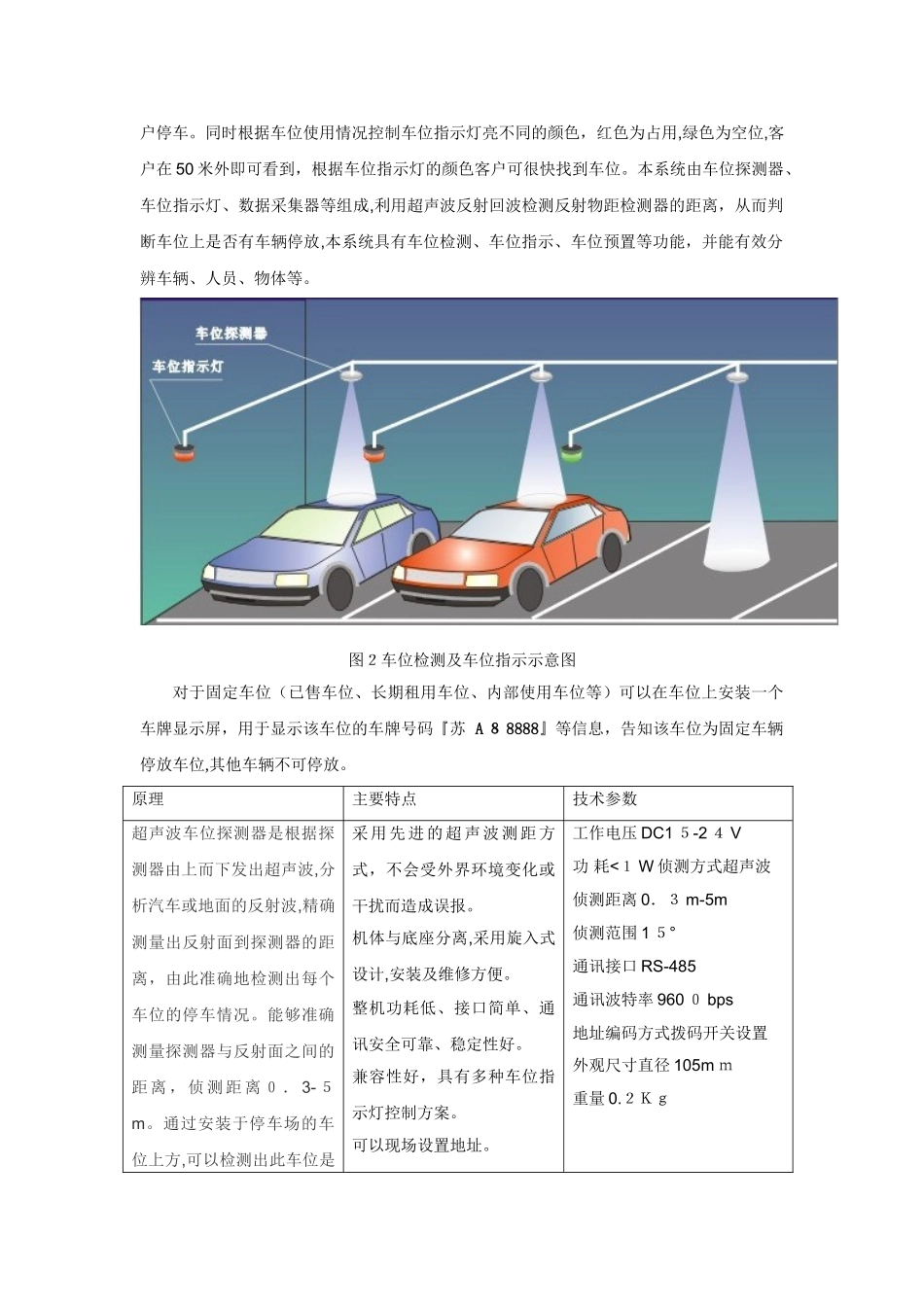

停车场车位智能引导系统ﻩ学号:２０1420212００87姓名：严宏海实验室:信号处理实验室一、概述为了提高停车场的服务水平，停车场智能管理系统是必不可少的。它已经在大部分停车场发挥着重要作用,在为人们停车带来方便的同时也具有良好的社会效益和经济效益。在智能化的停车场管理中,涉及到各方面的管理，车辆进出的管理及收费、车辆进出停车场停车位的引导和反向寻车是其中几个重要方面,各个子系统相互关联,协调运行。出入口管理系统要求对各种车辆实时进行严格的管理,对其出入的时间进行严格记录,并对各类车辆进行识别和登记,将各种信息输入到数据库。对所有出入口的车辆进行有效地、准确地监测和管理。智能车位引导系统是帮助顾客和车辆在最短的时间内找到合适的停车场和停车位,避免车辆找不到停车场，进场后找不到车位,甚至互相抢车位，导致拥堵,提高运营效率，使驾驶者感受到良好的服务和愉快的感受。智能反向寻车系统是在车主返回停车场时,由于停车场太大或者地形不熟，车主容易找不到车,系统可以帮助车主尽快找到车辆停放的区域,提高车主的满意度,同时加快停车场的车辆周转，提高使用率和收入。建立一套智能化的停车场收费管理和引导系统系统,使停车服务做到安全、简便、准确，并且使造价和经营成本控制在适当范围，是当前停车场管理的趋势。在提高效率的同时更能解决人工管理的一切弊端,是停车场管理的理想模式。二、系统设计系统主要由以下几部分组成:车位探测系统、车流量检测系统、信息显示系统、控制系统、引导系统管理软件图1系统图2．1车位探测系统车位检测系统实时检测车位上是否有车辆停放,通过数据采集器和节点控制器将数据实时发送到主控器和管理电脑，由主控器及时更新各个交叉路口引导屏的空车位数，指引客管理中心主控器车位检测系统车流量检测系统信息显示系统数据采集系统数据采集系统节点控制节点控制节点控制数据采集系统户停车。同时根据车位使用情况控制车位指示灯亮不同的颜色，红色为占用,绿色为空位,客户在50米外即可看到，根据车位指示灯的颜色客户可很快找到车位。本系统由车位探测器、车位指示灯、数据采集器等组成,利用超声波反射回波检测反射物距检测器的距离，从而判断车位上是否有车辆停放,本系统具有车位检测、车位指示、车位预置等功能，并能有效分辨车辆、人员、物体等。图２车位检测及车位指示示意图对于固定车位（已售车位、长期租用车位、内部使用车位等）可以在车位上安装一个车牌显示屏，用于显示该车位的车牌号码『苏A８8888』等信息，告知该车位为固定车辆停放车位,其他车辆不可停放。原理主要特点技术参数超声波车位探测器是根据探测器由上而下发出超声波,分析汽车或地面的反射波,精确测量出反射面到探测器的距离，由此准确地检测出每个车位的停车情况。能够准确测量探测器与反射面之间的距离，侦测距离０．3-５m。通过安装于停车场的车位上方,可以检测出此车位是采用先进的超声波测距方式，不会受外界环境变化或干扰而造成误报。机体与底座分离,采用旋入式设计,安装及维修方便。整机功耗低、接口简单、通讯安全可靠、稳定性好。兼容性好，具有多种车位指示灯控制方案。可以现场设置地址。工作电压DC1５-2４V功耗<１W侦测方式超声波侦测距离0．３m-5m侦测范围1５°通讯接口RS-485通讯波特率960０bps地址编码方式拨码开关设置外观尺寸直径105mｍ重量0.２Ｋｇ否有车辆停放。提供ＲS48５通讯接口,可以与上位机进行通信组成智能停车场车位管理系统。能够记录并保存停车时间数据。可以通过软件自动设置探测器与地面的高度。能够控制车位状态指示灯闪烁引导。检测错误时自动报警。ABＳ塑料外壳表一超声波车位探测器2.２车流量检测系统基于虚拟线圈的视频车流量检测系统,由摄像头、硬盘刻录机、后端PC组成，该系统用于记录当前进入和离开车库的车流量。车辆综合识别技术(射频卡+图像识别)引入停车场智能管理系统,并形成以计算机网络管理与控制为核心的一体化高科技产品,具有高效、准确、安全、可靠的技术性,它的出现令停车场管理系统如虎添翼,更有效地杜绝了偷车、盗车现象,使停车场管理者和使用者得到最大的安全保障。独立实现车辆检测、...
