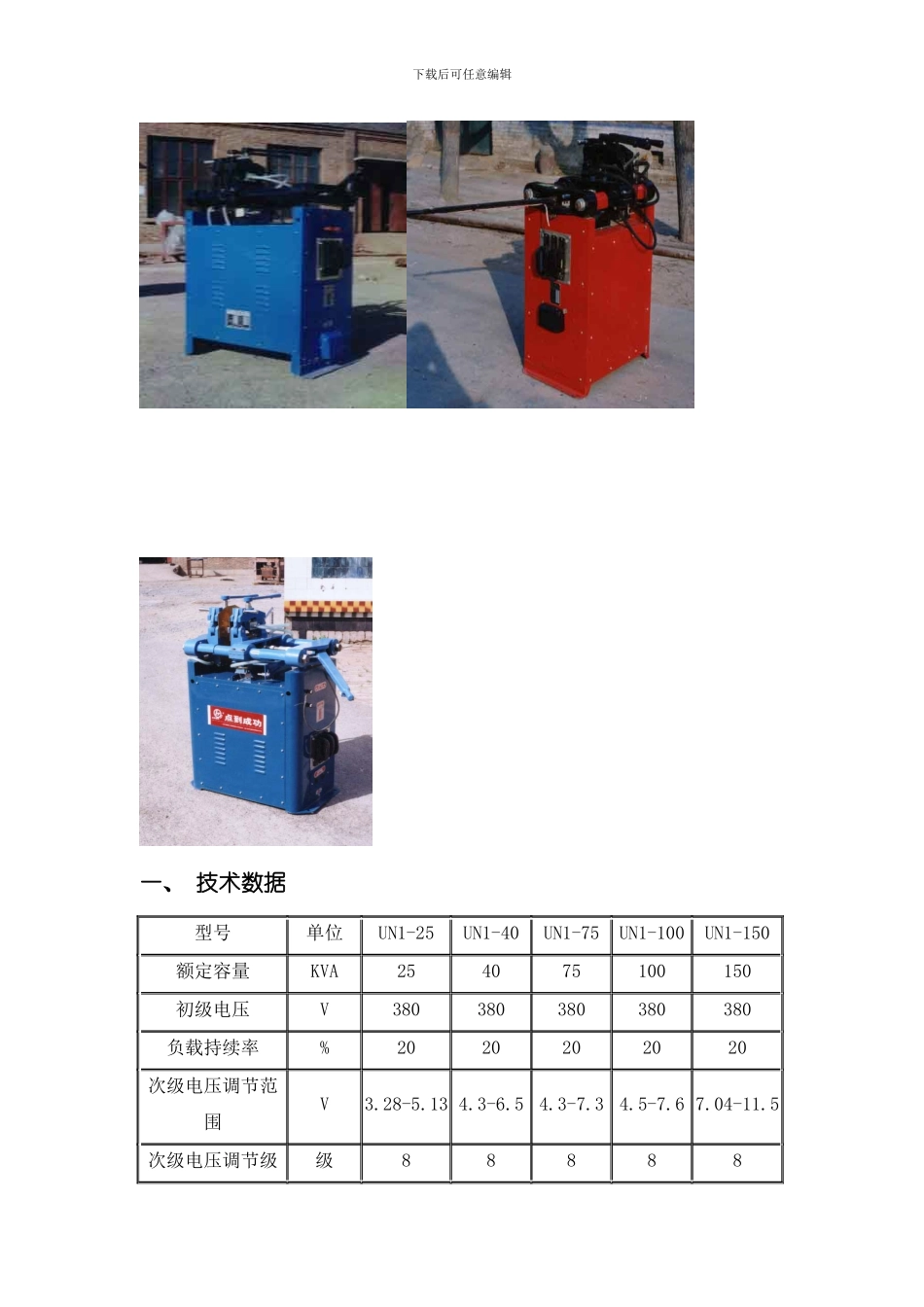

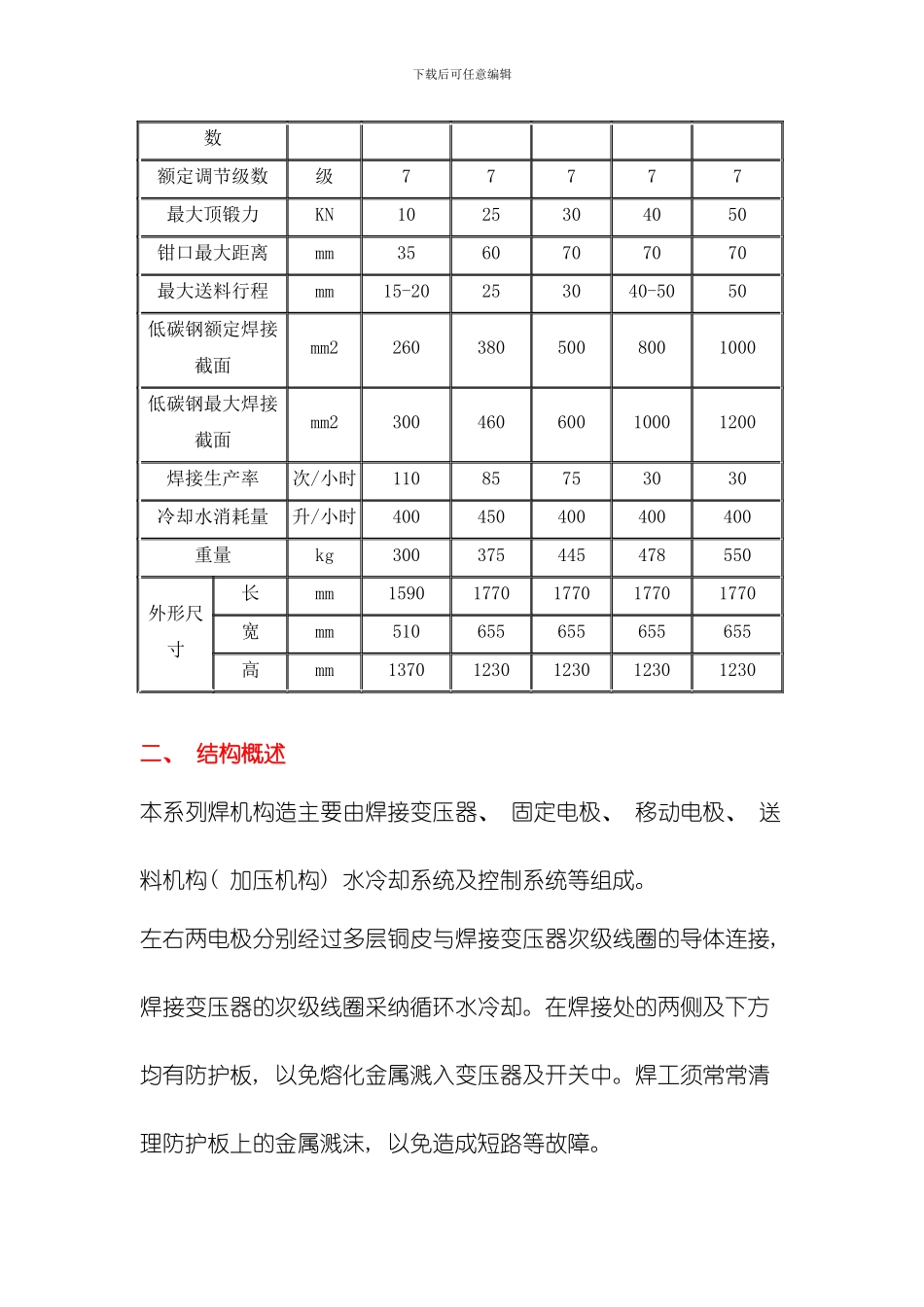

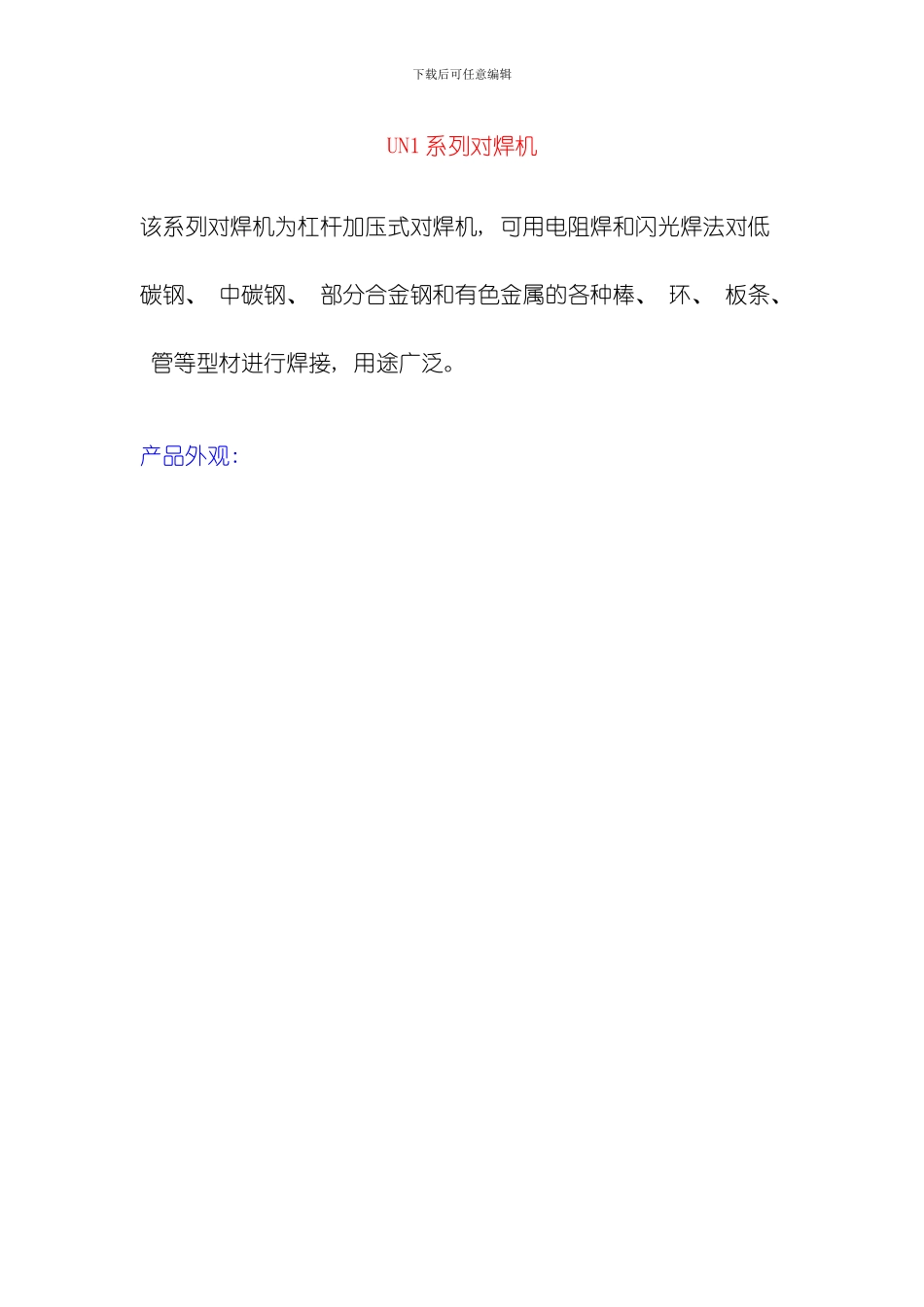

下载后可任意编辑UN1 系列对焊机该系列对焊机为杠杆加压式对焊机, 可用电阻焊和闪光焊法对低碳钢、 中碳钢、 部分合金钢和有色金属的各种棒、 环、 板条、 管等型材进行焊接, 用途广泛。 产品外观: 下载后可任意编辑一、 技术数据型号单位UN1-25UN1-40UN1-75UN1-100UN1-150额定容量KVA254075100150初级电压V380380380380380负载持续率%2020202020次级电压调节范围V3.28-5.13 4.3-6.54.3-7.34.5-7.6 7.04-11.5次级电压调节级级88888下载后可任意编辑数额定调节级数级77777最大顶锻力KN1025304050钳口最大距离mm3560707070最大送料行程mm15-20253040-5050低碳钢额定焊接截面mm22603805008001000低碳钢最大焊接截面mm230046060010001200焊接生产率次/小时11085753030冷却水消耗量升/小时400450400400400重量kg300375445478550外形尺寸长mm15901770177017701770宽mm510655655655655高mm13701230123012301230二、 结构概述本系列焊机构造主要由焊接变压器、 固定电极、 移动电极、 送料机构( 加压机构) 水冷却系统及控制系统等组成。左右两电极分别经过多层铜皮与焊接变压器次级线圈的导体连接, 焊接变压器的次级线圈采纳循环水冷却。在焊接处的两侧及下方均有防护板, 以免熔化金属溅入变压器及开关中。焊工须常常清理防护板上的金属溅沫, 以免造成短路等故障。下载后可任意编辑1、 送料机构: 送料机构能够完成焊接中所需要的熔化及挤压过程, 它主要包括操纵杆、 可动横架、 调节螺丝等, 当将操纵杆在两极位置中移动时, 可获得电极的最大工作行程。2、 开关控制: 按下按钮, 此时接通继电器, 使沟通接触器吸合, 于是焊接变压器接通。移动操纵杆, 可实施电阻焊或闪光焊。当焊件因塑性变形而缩短, 达到规定的顶锻留量, 行程螺丝触动行程开关使电源自动切断。控制电源由次级电压为 36 伏的控制变压器供电, 以保证操作者的人身安全。3、 钳口( 电极) : 左右电极座( 8) 上装有下钳口( 13) , 杠杆式夹紧臂( 10) ,夹紧螺丝( 9) , 另有带手柄的套钩( 7) , 用以夹持夹紧臂。下钳口为铬锆铜, 其下方为籍以通电的铜块, 由两楔形铜块组成, 用以调节所需的钳口高度。楔形铜块的两侧由护板盖住, 附图拆去了铜护板。4、 电气装置(附电气原理图): 焊接变压器为铁壳式,其初级电压为 380V,变压器初级线圈为盘式绕组, 次级绕组为三块周围焊有铜水管的铜板并联而成, 焊接时下载后可任意编辑按焊件大小选择...
