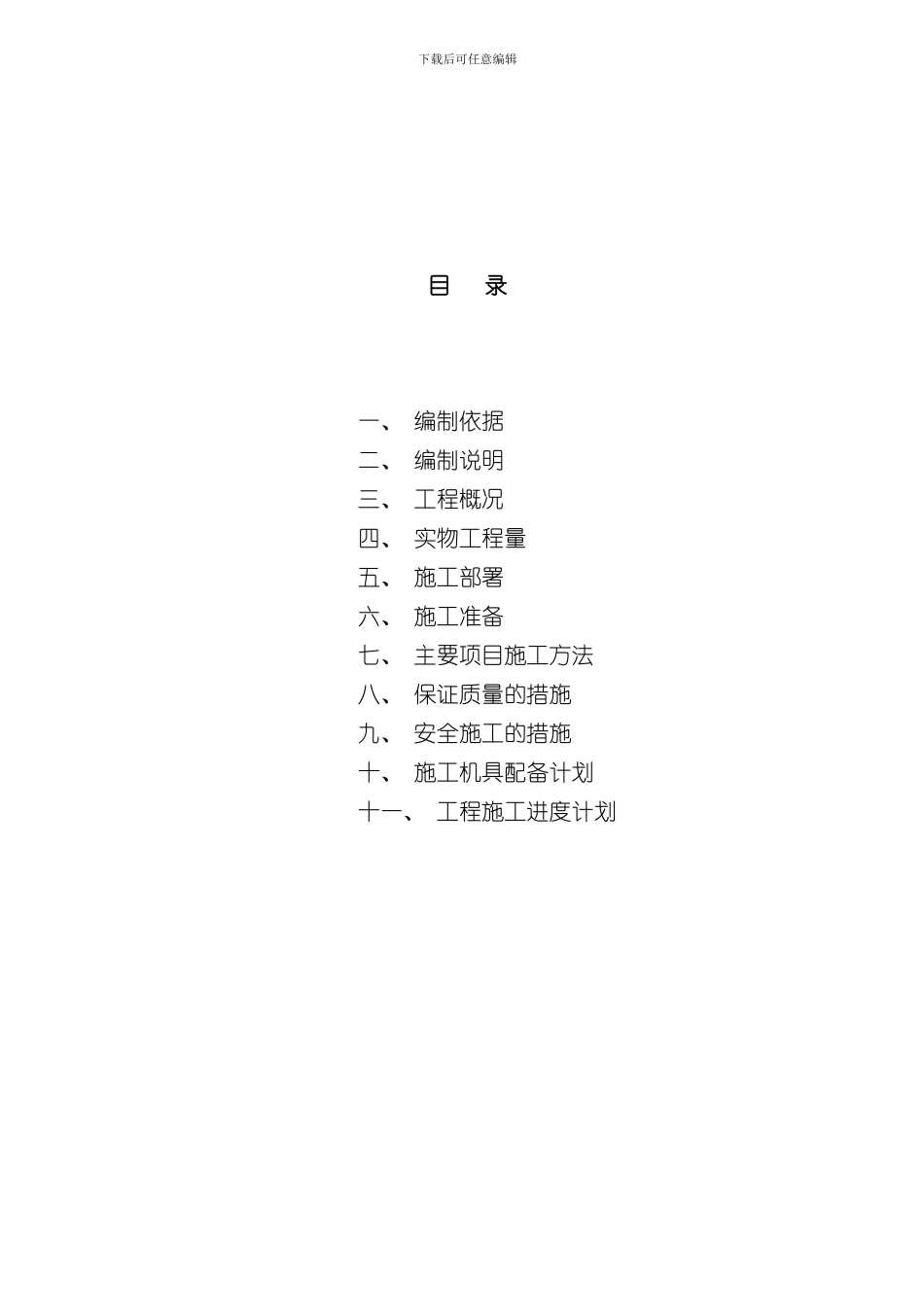

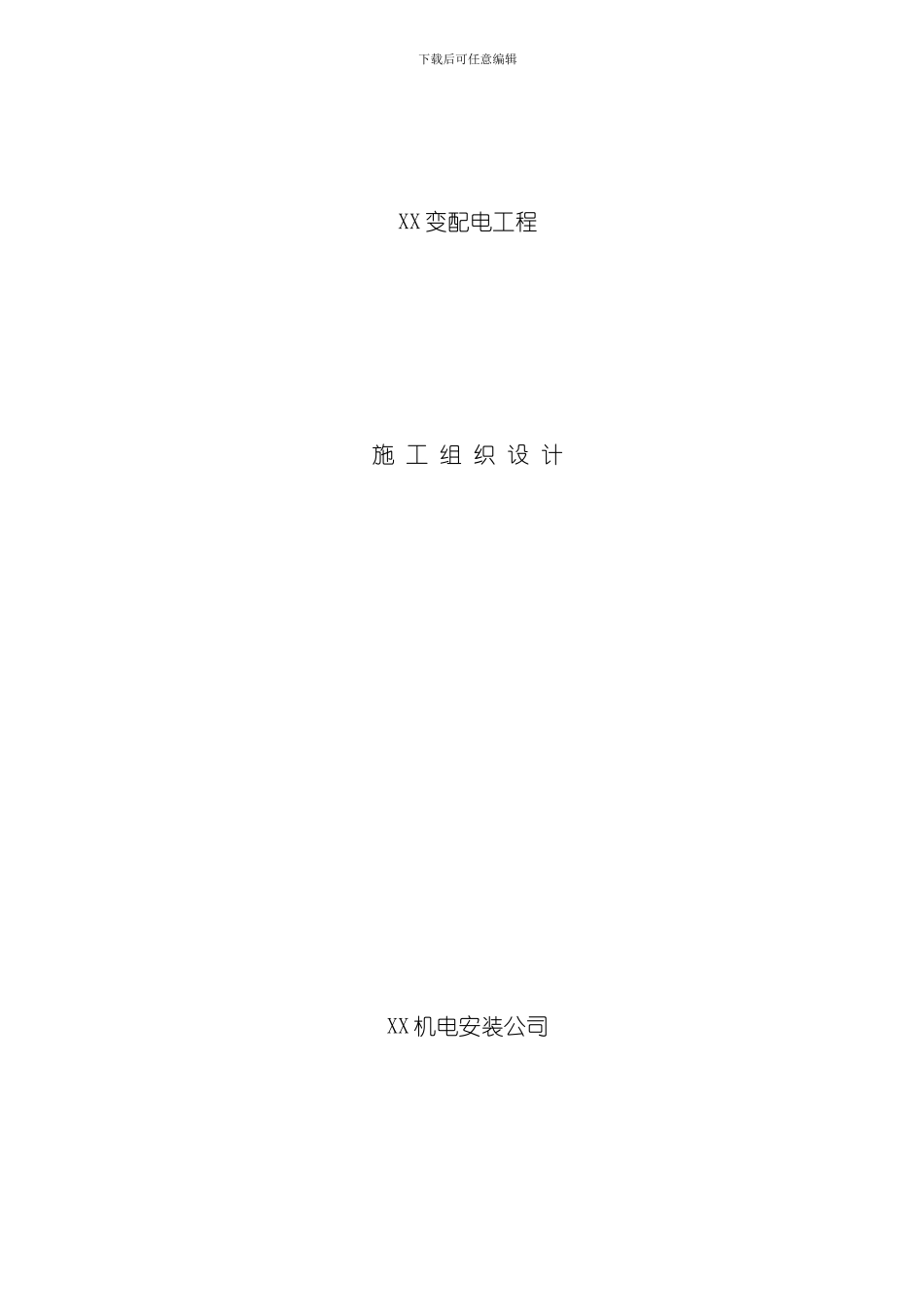

下载后可任意编辑XX 变配电工程施 工 组 织 设 计 XX 机电安装公司下载后可任意编辑目 录一、 编制依据二、 编制说明三、 工程概况四、 实物工程量五、 施工部署六、 施工准备七、 主要项目施工方法八、 保证质量的措施九、 安全施工的措施十、 施工机具配备计划十一、 工程施工进度计划下载后可任意编辑一、 编制依据1. XX 大楼变配电工程及 10KV 电缆线路工程设计图纸。2. XX 大楼 10KV 电缆线路及高压开关柜低压配电柜变压器安装工程招标文件。3. XX 大楼 10KV 电缆线路及高压开关柜低压配电柜变压器安装工程招标答疑。4. 国家现行变配电安装工程施工及验收法律规范及质量检验评定标准。5. 本公司 ISO9002 质量手册、 程序控制文件及作业指导书。6. 本公司多年的施工经验和施工管理能力及技术装备。7. 工程项目施工现场实际情况、 施工环境、 施工条件和自然条件。二、 编制说明本工程工期紧, 质量要求高, 为保证优良的工程质量, 使施工工艺达到一流水平, 本《施工组织设计》中提出的施工方案、 施工方法和技术措施, 力求具体、 有用、 针对性强, 同时积极慎重地推广和应用先进的新材料、 新设备、 新技术、 新工艺, 向科技要质量、 要工期、 要效益。本《施工组织设计》是直接指导施工的依据。围绕质量、 工期和安全这三大目标, 在施工管理、 劳动力组织、 施工进度计划控制、 机械设备周转材料配备、 主要技术方案及措施、 安全和工期的保证措施、 文明施工及成品保护和工程质量保证措施等各个方面, 做了统筹考虑, 突出其科学性和可行性。三、 工程概况1、 高压开关柜低压配电柜变压器安装地点位 XX 内, 两条市政 10KV 电缆线路分别由 XX 站 F3XX 户外环网柜及 XX 变电站 F59 引入。2、 XX 大楼变配电工程及 10KV 电缆线路工程施工图设计已完成, 施工图设计单位为: XX 设计讨论院。3、 建设规模: 项目名称容量/数量变压器容量( KVA) 2*800+2*1000+2*1600高压柜(台)9下载后可任意编辑低压柜(台)4910KV 电缆线路(KM)29614、变电室位置: 高压开关柜低压配电柜变压器安装地点位于 XX 内。四、 主要工程量表序号名 称 规 格 型 号单位数量1高压开关柜ZS1台92干式变压器SCB10-800KVA台23干式变压器SCB10-1000KVA台24干式变压器SCB10-1600KVA台29低压配电柜GCL台4910低压母线槽 A米35.511低压母线槽3000A米2013电缆桥架450*150 托盘式米...
