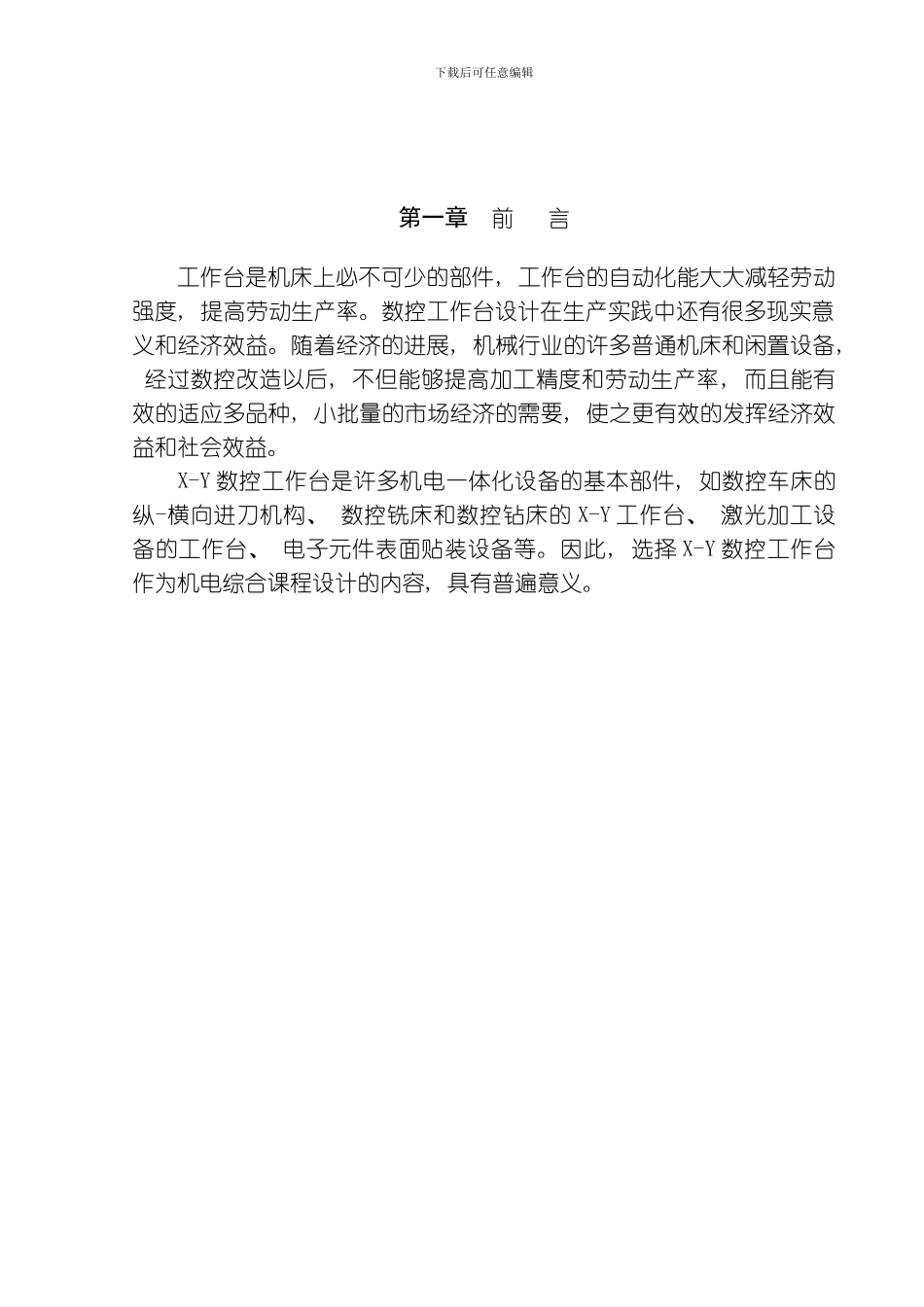

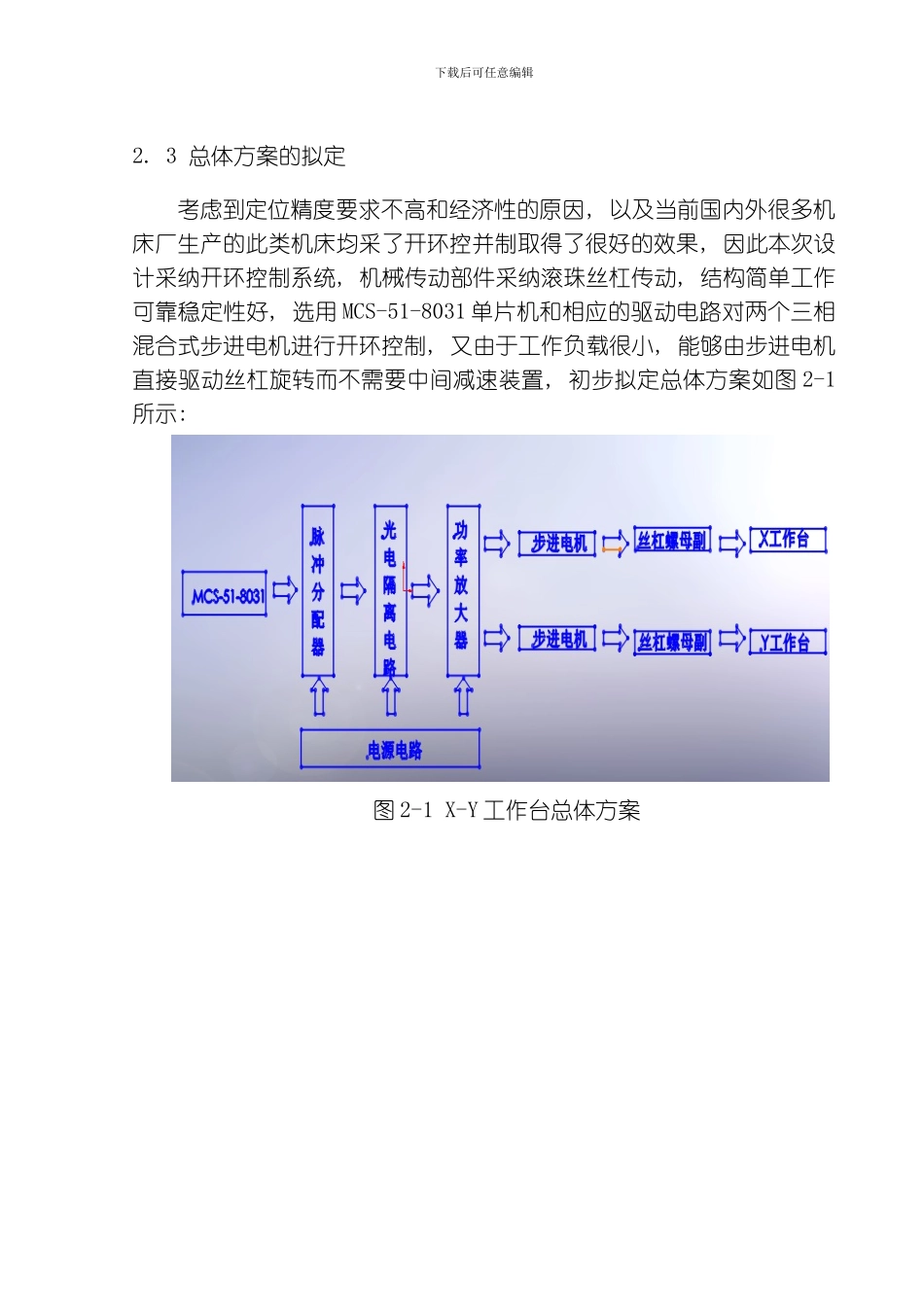

下载后可任意编辑第一章前 言工作台是机床上必不可少的部件, 工作台的自动化能大大减轻劳动强度, 提高劳动生产率。数控工作台设计在生产实践中还有很多现实意义和经济效益。随着经济的进展, 机械行业的许多普通机床和闲置设备, 经过数控改造以后, 不但能够提高加工精度和劳动生产率, 而且能有效的适应多品种, 小批量的市场经济的需要, 使之更有效的发挥经济效益和社会效益。X-Y 数控工作台是许多机电一体化设备的基本部件, 如数控车床的纵-横向进刀机构、 数控铣床和数控钻床的 X-Y 工作台、 激光加工设备的工作台、 电子元件表面贴装设备等。因此, 选择 X-Y 数控工作台作为机电综合课程设计的内容, 具有普遍意义。下载后可任意编辑第二章总体方案的确定2. 1 机械系统部件的选择2.1.1 导轨副的选用常见的导轨副有滑动导轨、 滚动导轨。下面我们大概对滑动导轨、 滚动导轨进行一下对比如下表所示。电机优点缺点应用场合滑动导轨结构简单, 制造、 检验和维修方便导向精度不高普通机床滚动导轨刚度高、 精度高、 摩擦系数小、 运动灵活抗震性差、 接触应力大精密机床、 测量仪器要设计的数控铣床作台, 需要承受的载荷不大, 而且脉冲当量小, 定位精度不高, 因此选用直线滑动矩形导轨副, 它具有结构简单, 制造、 检验和维修方便, 导轨面较宽, 承载能力大, 刚度高等特点。2.1.2 丝杠螺母副的选用本次课程设计所要求设计的是简单的经济型 x-y 数控工作台, 可用于数控钻床上, 提高工作效率和减轻劳动强度。在设计要求中, 工作台尺寸并不大, 切削力小, 重复定位精度也不高。工作台行程也比较小, 经比较传动部分选滚珠丝杠螺母传动更有利于结构的紧凑性。2. 2 控制系统的选择控制系统由微机部分、 I/O 接口、 步进电机、 脉冲分配器、 功率放大器电路及光电隔离电路等组成。设计的 X-Y 工作台准备用在数控铣床上, 其控制系统应该具有单坐标定位、 两坐标直线插补与圆弧插补的基本功能, 因此控制系统应该设计成连续控制型。下载后可任意编辑2. 3 总体方案的拟定考虑到定位精度要求不高和经济性的原因, 以及当前国内外很多机床厂生产的此类机床均采了开环控并制取得了很好的效果, 因此本次设计采纳开环控制系统, 机械传动部件采纳滚珠丝杠传动, 结构简单工作可靠稳定性好, 选用 MCS-51-8031 单片机和相应的驱动电路对两个三相混合式步进电机进行开环控制, 又由于工作负载很小, 能够...
