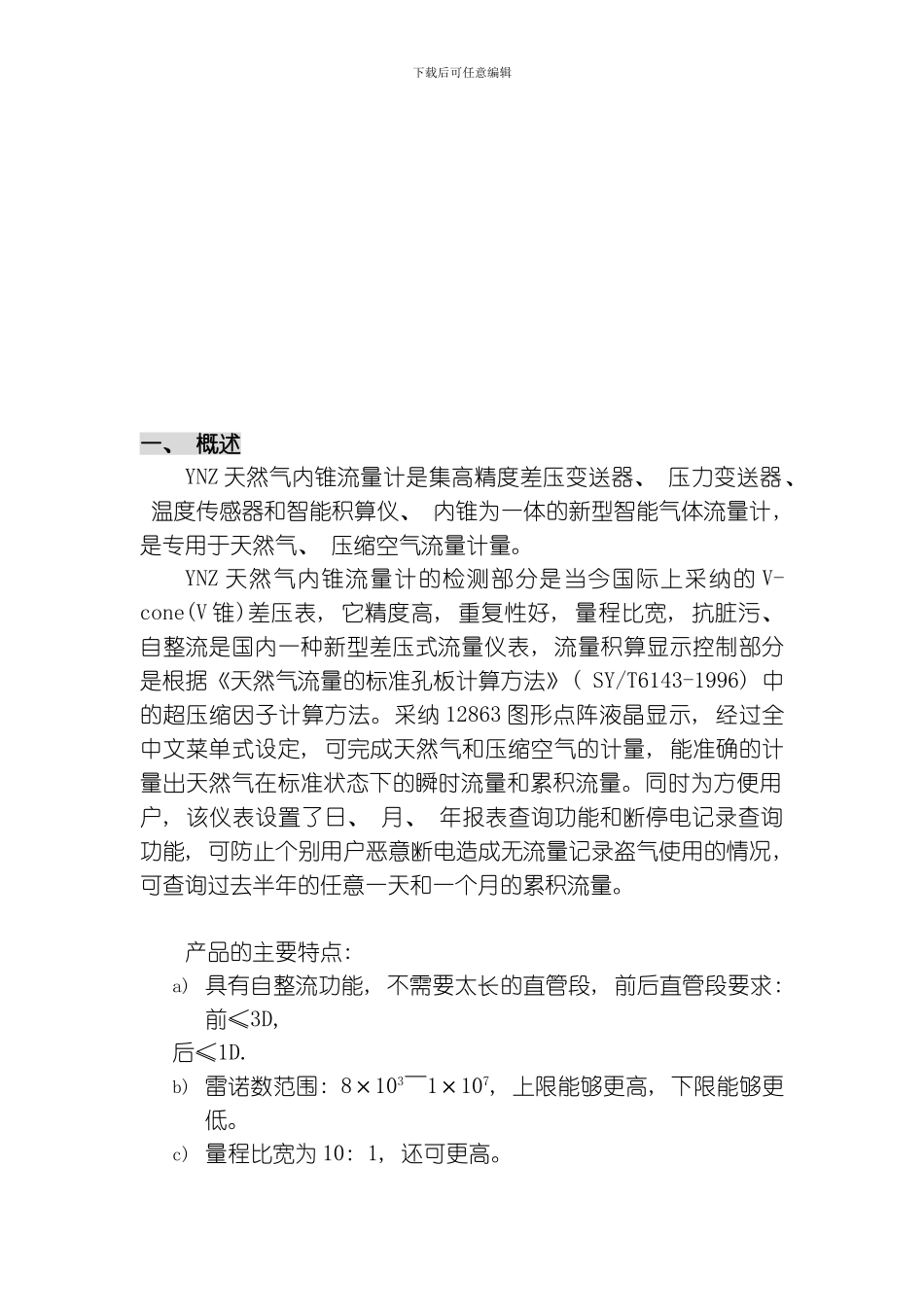

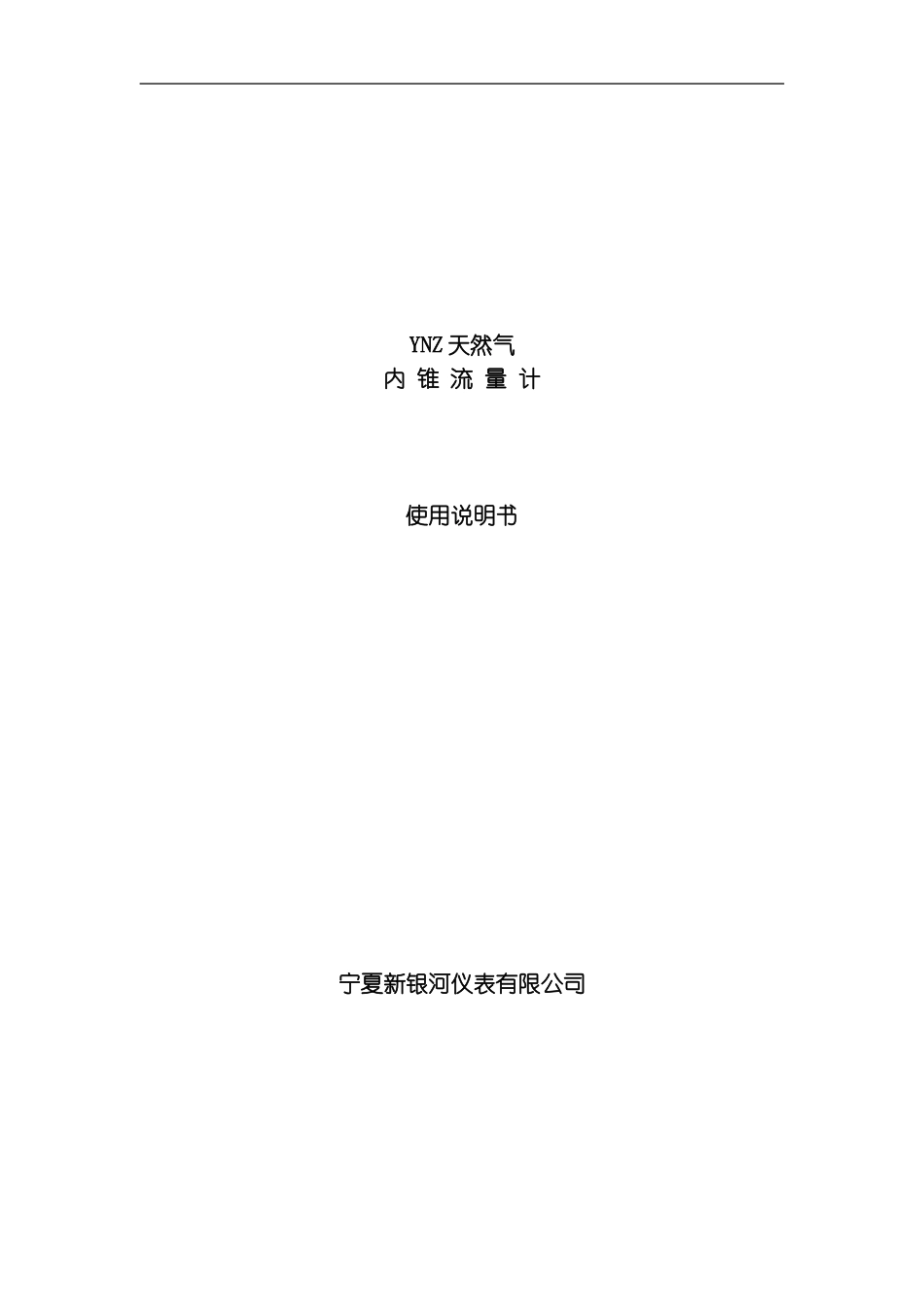

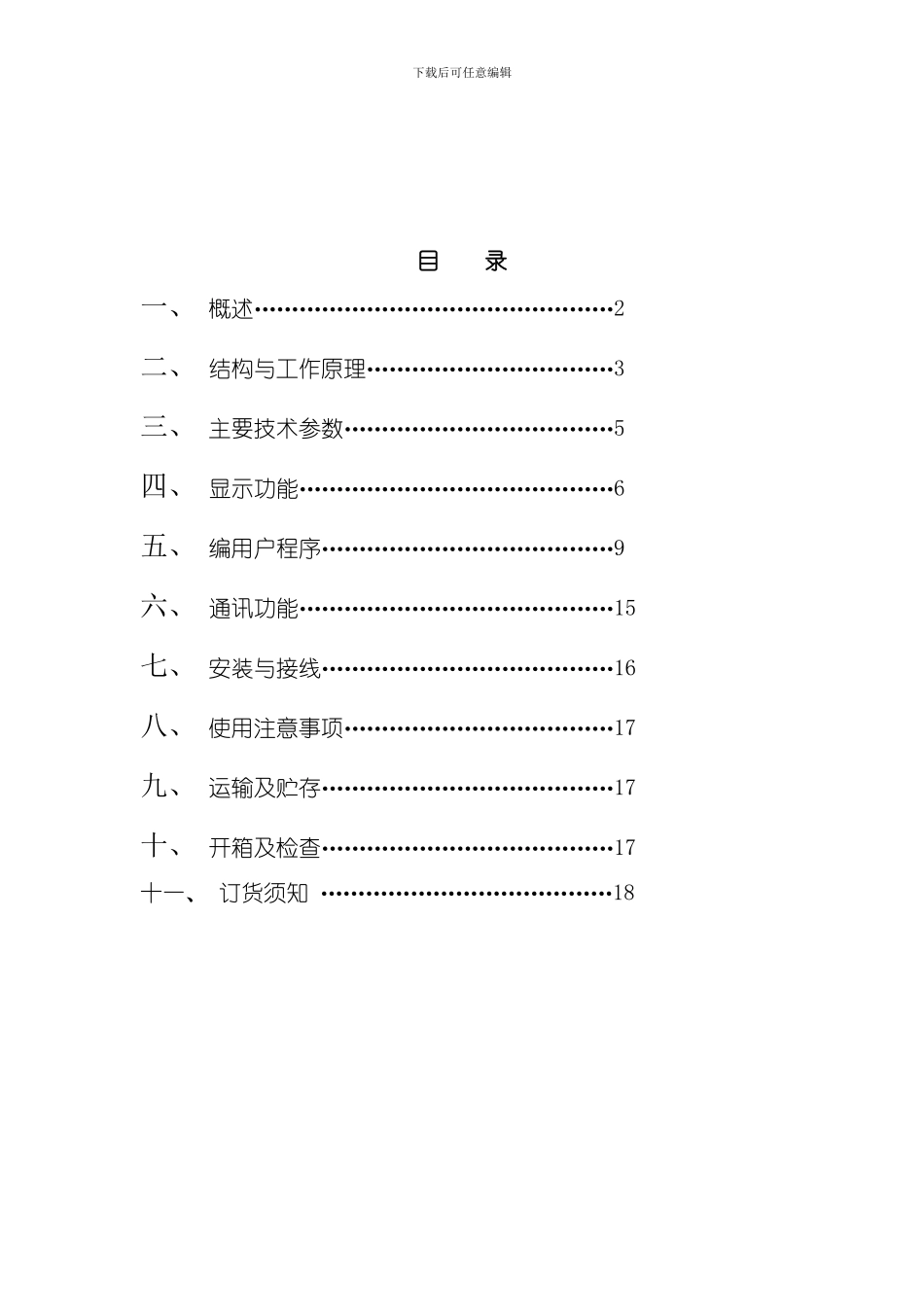

YNZ 天然气内 锥 流 量 计使用说明书宁夏新银河仪表有限公司下载后可任意编辑目 录一、 概述…………………………………………2二、 结构与工作原理……………………………3三、 主要技术参数………………………………5四、 显示功能……………………………………6五、 编用户程序…………………………………9六、 通讯功能……………………………………15七、 安装与接线…………………………………16八、 使用注意事项………………………………17九、 运输及贮存…………………………………17十、 开箱及检查…………………………………17十一、 订货须知 …………………………………18下载后可任意编辑一、 概述 YNZ 天然气内锥流量计是集高精度差压变送器、 压力变送器、 温度传感器和智能积算仪、 内锥为一体的新型智能气体流量计, 是专用于天然气、 压缩空气流量计量。YNZ 天然气内锥流量计的检测部分是当今国际上采纳的 V-cone(V 锥)差压表, 它精度高, 重复性好, 量程比宽, 抗脏污、 自整流是国内一种新型差压式流量仪表, 流量积算显示控制部分是根据《天然气流量的标准孔板计算方法》( SY/T6143-1996) 中的超压缩因子计算方法。采纳 12863 图形点阵液晶显示, 经过全中文菜单式设定, 可完成天然气和压缩空气的计量, 能准确的计量出天然气在标准状态下的瞬时流量和累积流量。同时为方便用户, 该仪表设置了日、 月、 年报表查询功能和断停电记录查询功能, 可防止个别用户恶意断电造成无流量记录盗气使用的情况, 可查询过去半年的任意一天和一个月的累积流量。产品的主要特点: a) 具有自整流功能, 不需要太长的直管段, 前后直管段要求: 前≤3D, 后≤1D.b) 雷诺数范围: 8×103～1×107, 上限能够更高, 下限能够更低。c) 量程比宽为 10: 1, 还可更高。下载后可任意编辑d) 抗脏污、 自清洗、 无磨损、 稳定性好、 重复性为0.1％。e) 采纳新型微处理器与高性能的集成芯片, 运算精度高, 整机功能强大, 性能优越。f) 带流量系数分段修正功能。g) 带有 4～20mA 电流输出、 脉冲信号输出。h) 采纳 RS-485 或 RS-232 接口可与上位机联网。可带 GPRS 无线传输数据功能。i) 积算线路板有防雷击功能。j) 采纳 12863 图形点阵液晶显示器显示累积流量, ( 标方) 瞬时流量( 标方) 天然气压缩因子、 密度、 压力、 差压、 温度、 当前时间及上次停电时间、 ...
