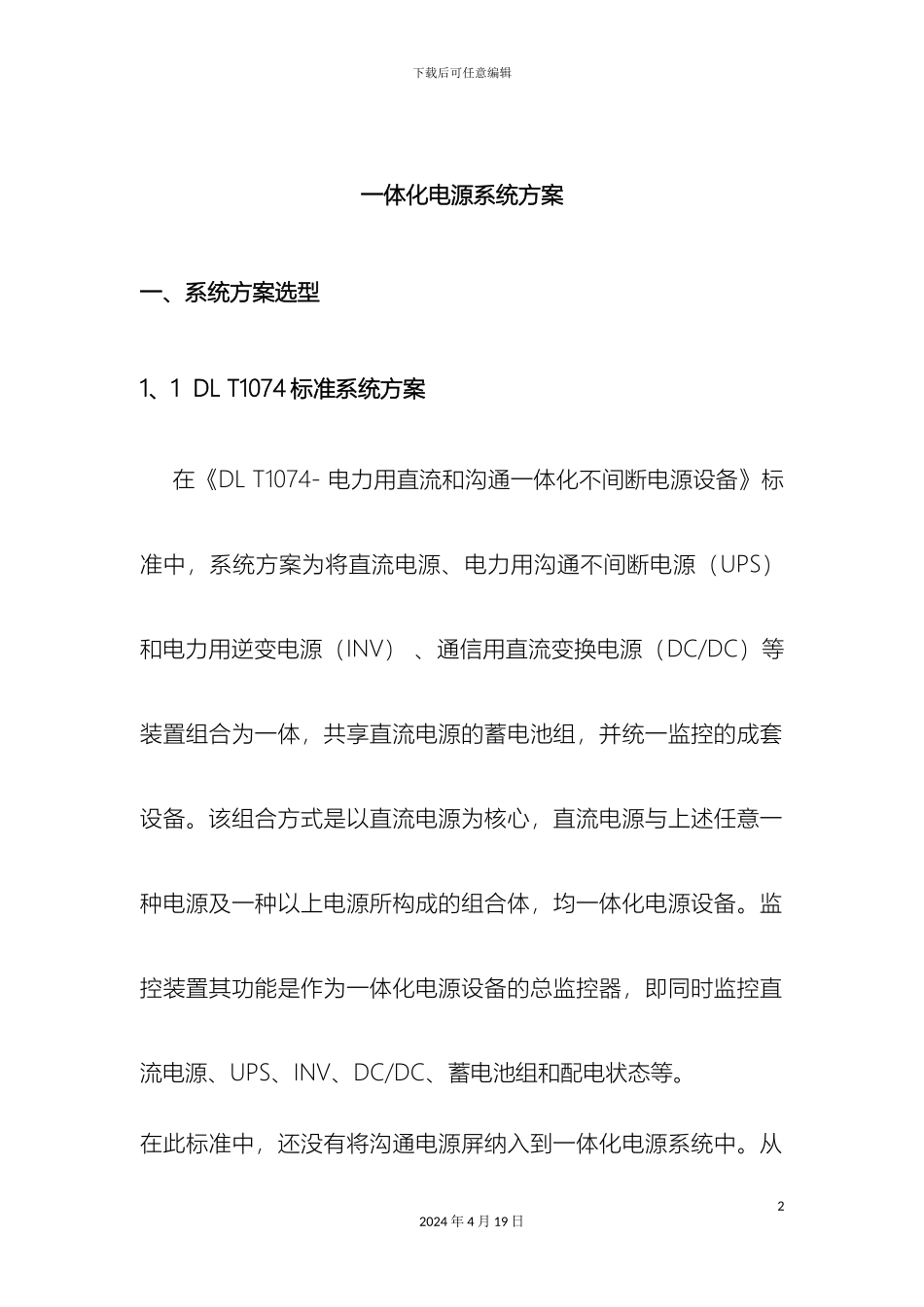

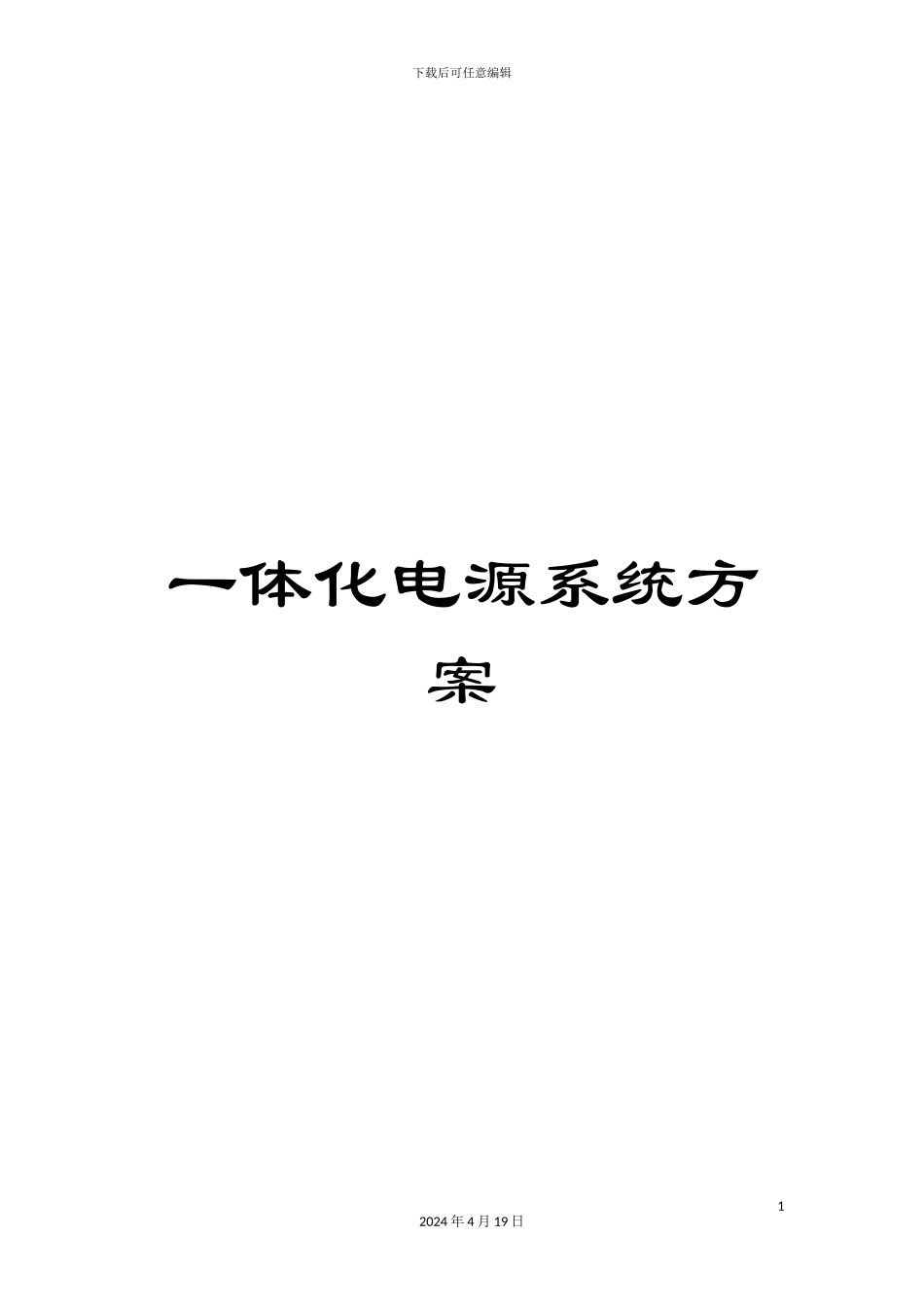

下载后可任意编辑一体化电源系统方案12024 年 4 月 19 日下载后可任意编辑一体化电源系统方案一、系统方案选型1、1 DL T1074 标准系统方案在《DL T1074- 电力用直流和沟通一体化不间断电源设备》标准中，系统方案为将直流电源、电力用沟通不间断电源（UPS）和电力用逆变电源（INV） 、通信用直流变换电源（DC/DC）等装置组合为一体，共享直流电源的蓄电池组，并统一监控的成套设备。该组合方式是以直流电源为核心，直流电源与上述任意一种电源及一种以上电源所构成的组合体，均一体化电源设备。监控装置其功能是作为一体化电源设备的总监控器，即同时监控直流电源、UPS、INV、DC/DC、蓄电池组和配电状态等。在此标准中，还没有将沟通电源屏纳入到一体化电源系统中。从22024 年 4 月 19 日下载后可任意编辑标准中分析其系统方案如下： 1、2 国网招标方件方案国网公司的招标文件中对一体化电源的描述较为详细，其系统框架也比 DL/T 1047 标准更为复杂，其主要的不同点在于其将变电站的沟通电源屏也纳入到了一体化电源系统中，并将沟通屏，直流充电屏、通信电源屏、逆变器及电力 UPS 分别作为独立的系统纳入到一体化电源系统中，其当前主要是针对 220KV 及以下变32024 年 4 月 19 日下载后可任意编辑电站推一体化的方案。系统方案如下图：监控系统方案如下图：42024 年 4 月 19 日下载后可任意编辑1、3 方案确定从方案的健壮性及市场运用情况对比，显然国网公司的方案更具有代表性，故我司应选用国网公司的方案，其主要优点是系统结构更为清楚，扩展性更好；其主要缺点是成本较高，相当于多了几套监控器。52024 年 4 月 19 日下载后可任意编辑62024 年 4 月 19 日下载后可任意编辑1、4 系统模块实例选型二、监控系统详细配制2、1 直流系统直流系统方案考虑 DL T1074 标准，能够将逆变模块及通信模72024 年 4 月 19 日下载后可任意编辑块纳入监控范围，在一些较小的系统中能够满足要求，要求直流系统总的开关配置不可超出 160 回路。直流系统按整流柜、馈线柜、分电屏这样的排列模式进行设计，直流系统可选配如下配件序号名称型号最多数量备注1控制器PMU-S3112沟通采集模块PMU-A2113直流采集模块PMU-D2114开关量采集模块PMU-K28最多 160 个支路开关报警，每个开关量可指定为告警或状态，并指定测量路数5绝缘监测模块PMU-J1PMU-J286电池巡检PMU-B21PMU-B417电力整流模块所 有 自 带显 ...
