一体道机闸用户手册模板

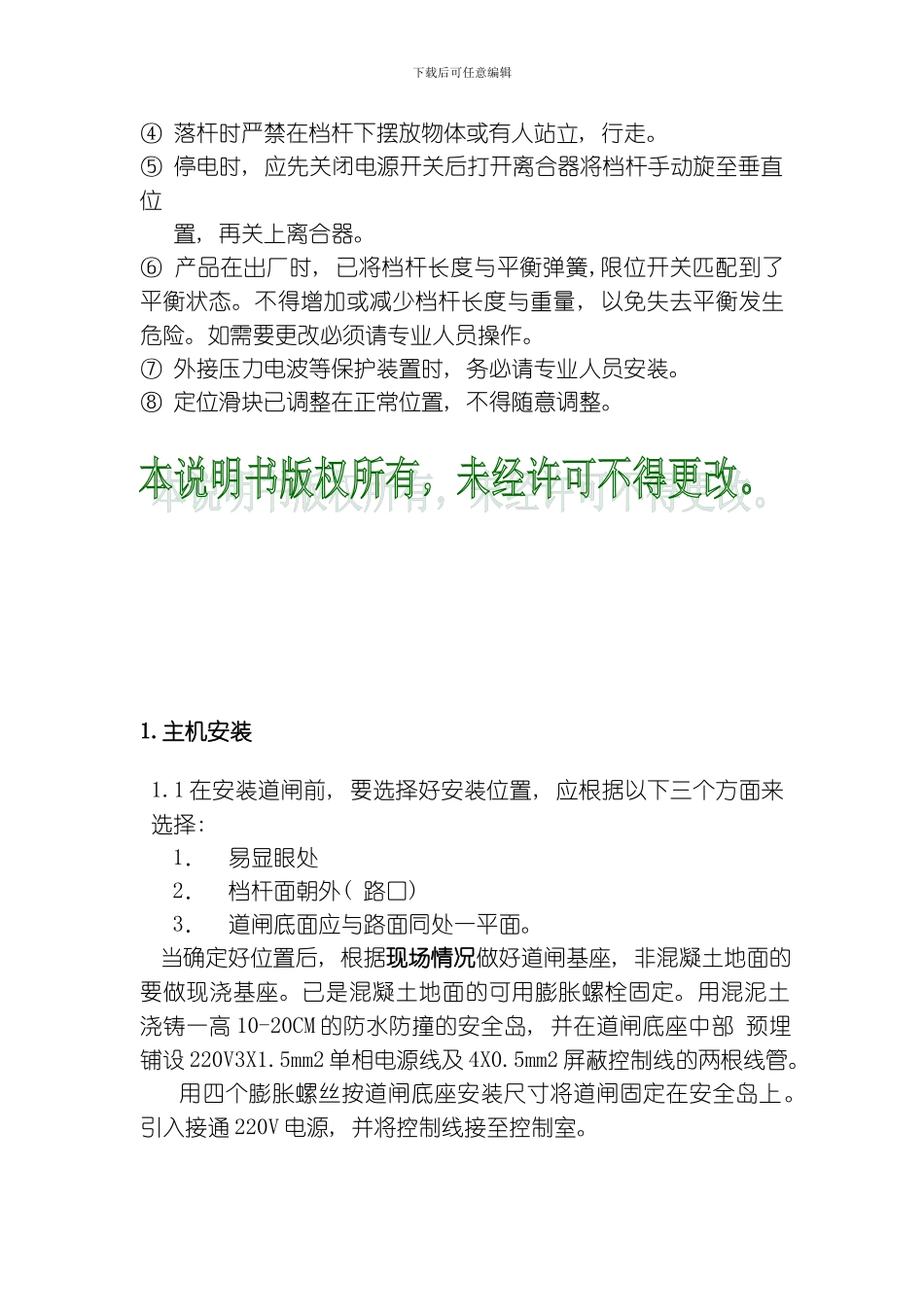

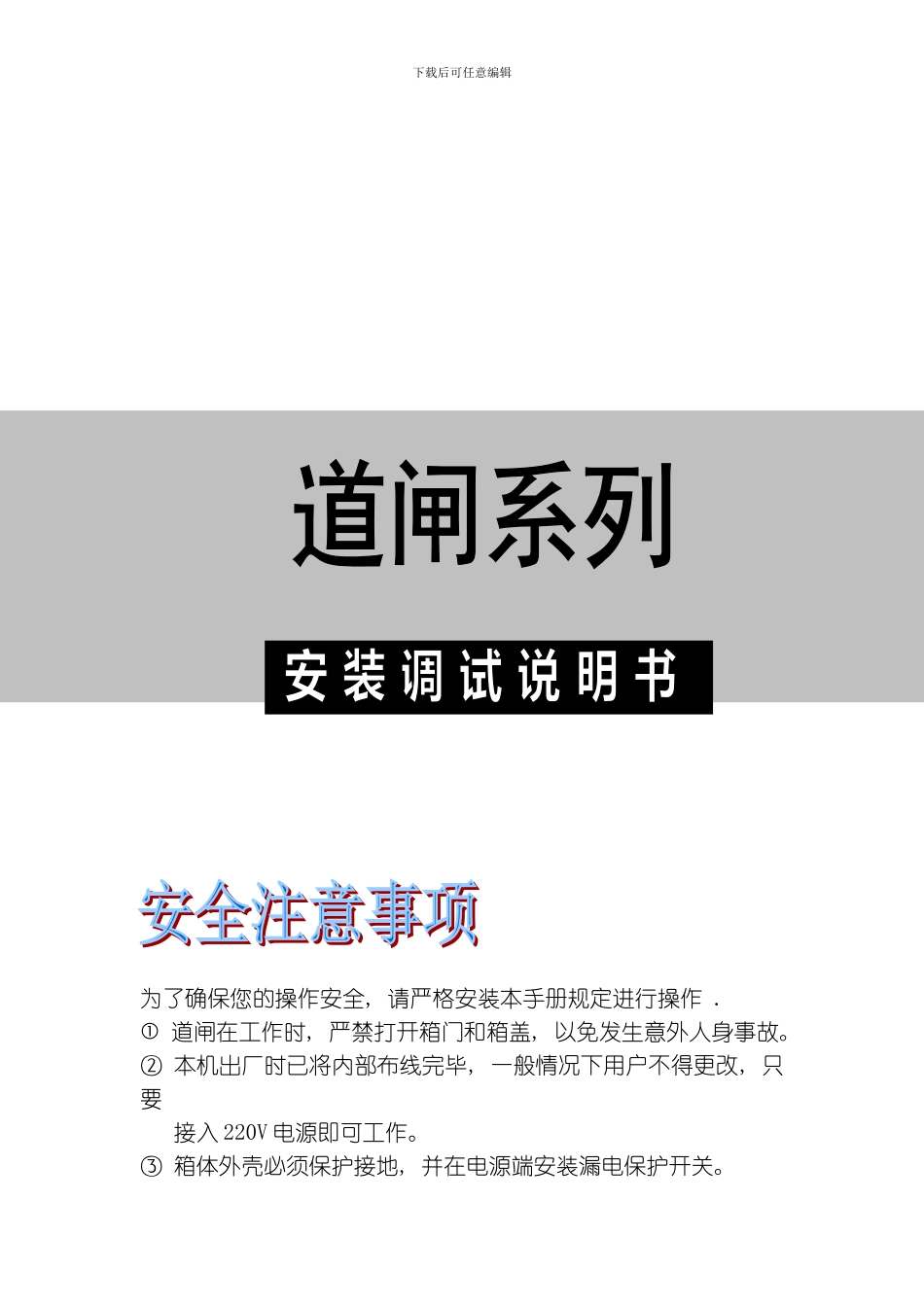

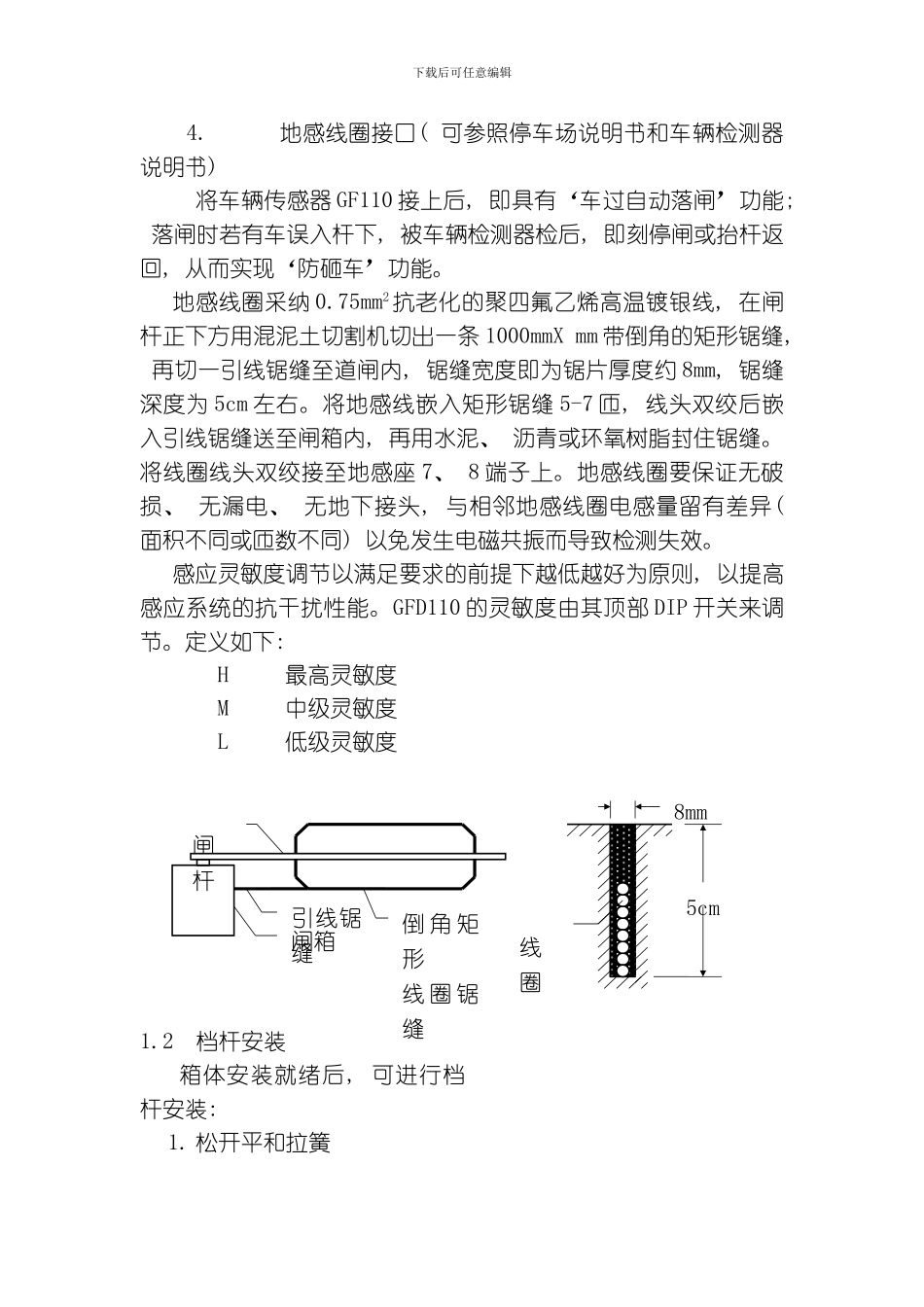

下载后可任意编辑 为了确保您的操作安全, 请严格安装本手册规定进行操作 .  道闸在工作时, 严禁打开箱门和箱盖, 以免发生意外人身事故。② 本机出厂时已将内部布线完毕, 一般情况下用户不得更改, 只要 接入 220V 电源即可工作。③ 箱体外壳必须保护接地, 并在电源端安装漏电保护开关。下载后可任意编辑④ 落杆时严禁在档杆下摆放物体或有人站立, 行走。⑤ 停电时, 应先关闭电源开关后打开离合器将档杆手动旋至垂直位 置, 再关上离合器。⑥ 产品在出厂时, 已将档杆长度与平衡弹簧,限位开关匹配到了平衡状态。不得增加或减少档杆长度与重量, 以免失去平衡发生危险。如需要更改必须请专业人员操作。⑦ 外接压力电波等保护装置时, 务必请专业人员安装。⑧ 定位滑块已调整在正常位置, 不得随意调整。 1.主机安装1.1 在安装道闸前, 要选择好安装位置, 应根据以下三个方面来选择: 1．易显眼处2．档杆面朝外( 路口) 3．道闸底面应与路面同处一平面。当确定好位置后, 根据现场情况做好道闸基座, 非混凝土地面的要做现浇基座。已是混凝土地面的可用膨胀螺栓固定。用混泥土浇铸一高 10-20CM 的防水防撞的安全岛, 并在道闸底座中部 预埋铺设 220V3X1.5mm2 单相电源线及 4X0.5mm2 屏蔽控制线的两根线管。用四个膨胀螺丝按道闸底座安装尺寸将道闸固定在安全岛上。引入接通 220V 电源, 并将控制线接至控制室。下载后可任意编辑 4. 地感线圈接口( 可参照停车场说明书和车辆检测器说明书) 将车辆传感器 GF110 接上后, 即具有‘车过自动落闸’功能; 落闸时若有车误入杆下, 被车辆检测器检后, 即刻停闸或抬杆返回, 从而实现‘防砸车’功能。地感线圈采纳 0.75mm2抗老化的聚四氟乙烯高温镀银线, 在闸杆正下方用混泥土切割机切出一条 1000mmX mm 带倒角的矩形锯缝, 再切一引线锯缝至道闸内, 锯缝宽度即为锯片厚度约 8mm, 锯缝深度为 5cm 左右。将地感线嵌入矩形锯缝 5-7 匝, 线头双绞后嵌入引线锯缝送至闸箱内, 再用水泥、 沥青或环氧树脂封住锯缝。将线圈线头双绞接至地感座 7、 8 端子上。地感线圈要保证无破损、 无漏电、 无地下接头, 与相邻地感线圈电感量留有差异( 面积不同或匝数不同) 以免发生电磁共振而导致检测失效。感应灵敏度调节以满足要求的前提下越低越好为原则, 以提高感应系统的抗干扰性能。GFD110 的灵敏度由其顶部 DIP 开关来调节。定义如下: H 最高灵敏...
