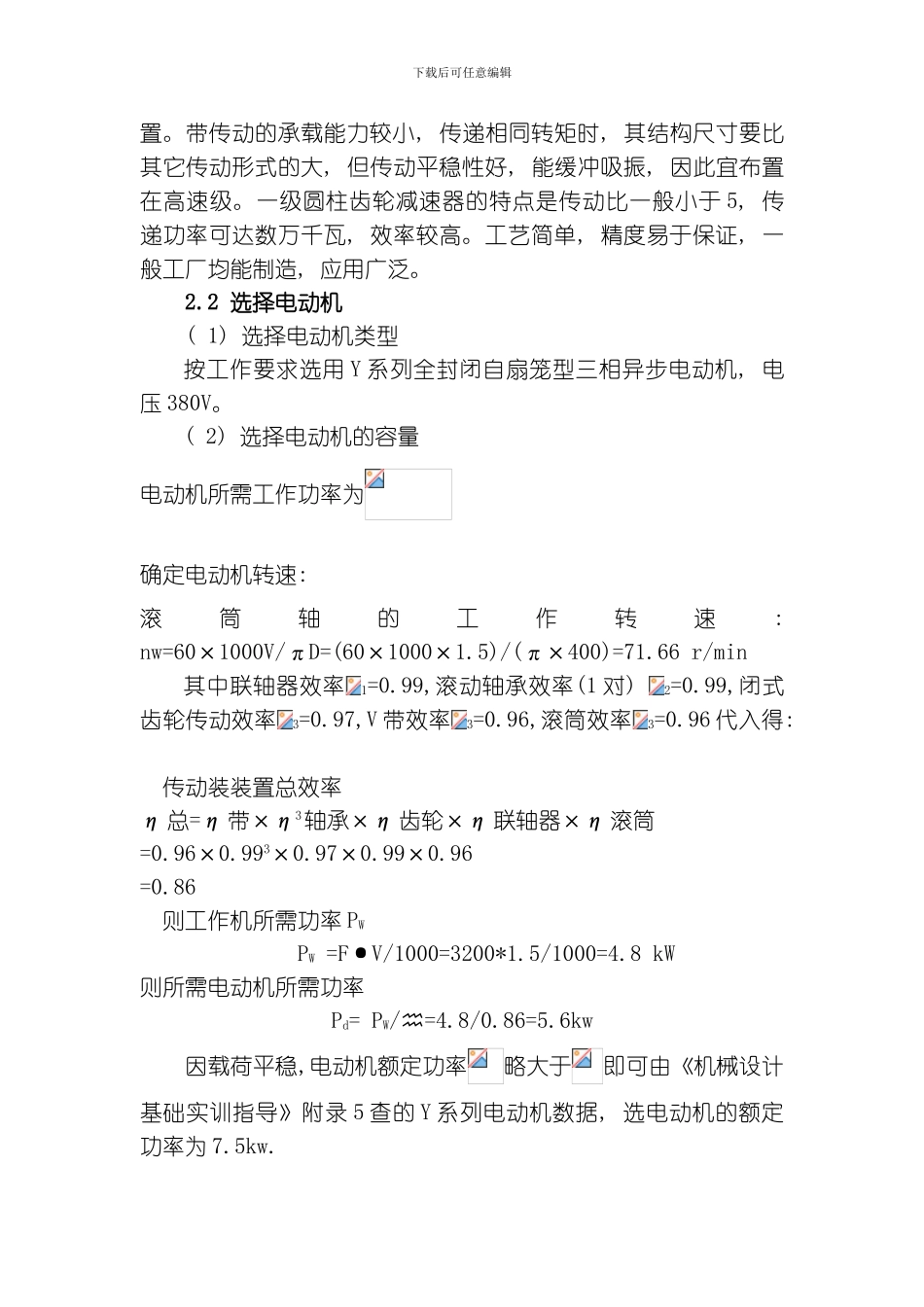

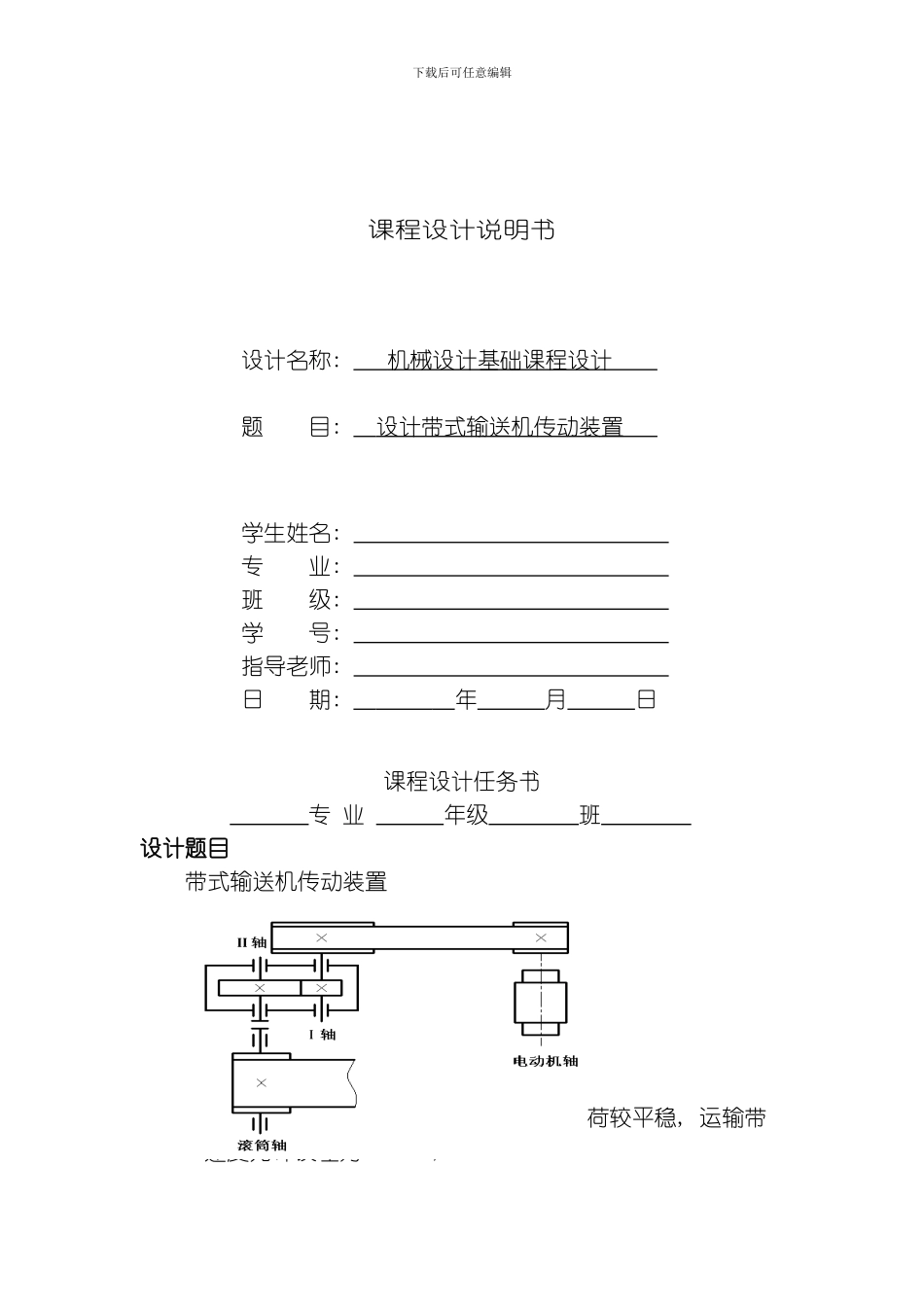

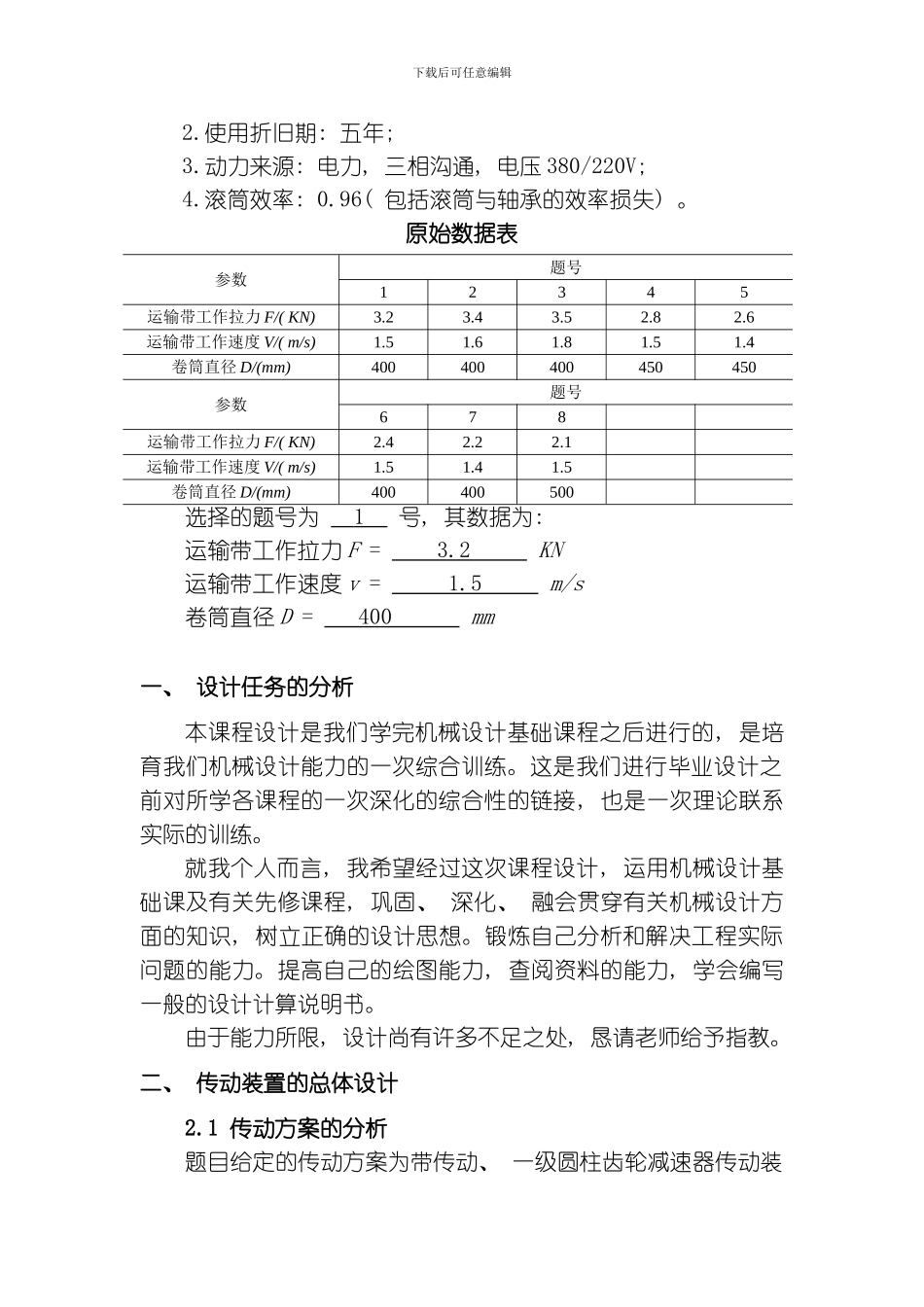

下载后可任意编辑课程设计说明书设计名称: 机械设计基础课程设计 题 目: 设计带式输送机传动装置 学生姓名: 专 业: 班 级: 学 号: 指导老师: 日 期: 年 月 日课程设计任务书 专 业 年级 班 设计题目带式输送机传动装置已知条件: 1.工作情况: 两班制, 连续单向运转, 载荷较平稳, 运输带速度允许误差为±0.5%; 下载后可任意编辑2.使用折旧期: 五年; 3.动力来源: 电力, 三相沟通, 电压 380/220V; 4.滚筒效率: 0.96( 包括滚筒与轴承的效率损失) 。原始数据表参数题号12345运输带工作拉力 F/( KN) 3.23.43.52.82.6运输带工作速度 V/( m/s) 1.51.61.81.51.4卷筒直径 D/(mm)400400400450450参数题号678运输带工作拉力 F/( KN) 2.42.22.1运输带工作速度 V/( m/s) 1.51.41.5卷筒直径 D/(mm)400400500选择的题号为 1 号, 其数据为: 运输带工作拉力 F = 3.2 KN运输带工作速度 v = 1.5 m/s卷筒直径 D = 400 mm一、 设计任务的分析本课程设计是我们学完机械设计基础课程之后进行的, 是培育我们机械设计能力的一次综合训练。这是我们进行毕业设计之前对所学各课程的一次深化的综合性的链接, 也是一次理论联系实际的训练。就我个人而言, 我希望经过这次课程设计, 运用机械设计基础课及有关先修课程, 巩固、 深化、 融会贯穿有关机械设计方面的知识, 树立正确的设计思想。锻炼自己分析和解决工程实际问题的能力。提高自己的绘图能力, 查阅资料的能力, 学会编写一般的设计计算说明书。由于能力所限, 设计尚有许多不足之处, 恳请老师给予指教。二、 传动装置的总体设计2.1 传动方案的分析题目给定的传动方案为带传动、 一级圆柱齿轮减速器传动装下载后可任意编辑置。带传动的承载能力较小, 传递相同转矩时, 其结构尺寸要比其它传动形式的大, 但传动平稳性好, 能缓冲吸振, 因此宜布置在高速级。一级圆柱齿轮减速器的特点是传动比一般小于 5, 传递功率可达数万千瓦, 效率较高。工艺简单, 精度易于保证, 一般工厂均能制造, 应用广泛。2.2 选择电动机 ( 1) 选择电动机类型按工作要求选用 Y 系列全封闭自扇笼型三相异步电动机, 电压 380V。( 2) 选择电动机的容量电动机所需工作功率为确定电动机转速: 滚筒轴的工作转速: nw=60×1000V/πD=(60×1000×1.5)/(π×400)=71.66 r/min其中联轴器效率1=0.99,滚动轴承效率(1 对) 2=0.99,闭式齿轮传动效率3=0.97,V...
