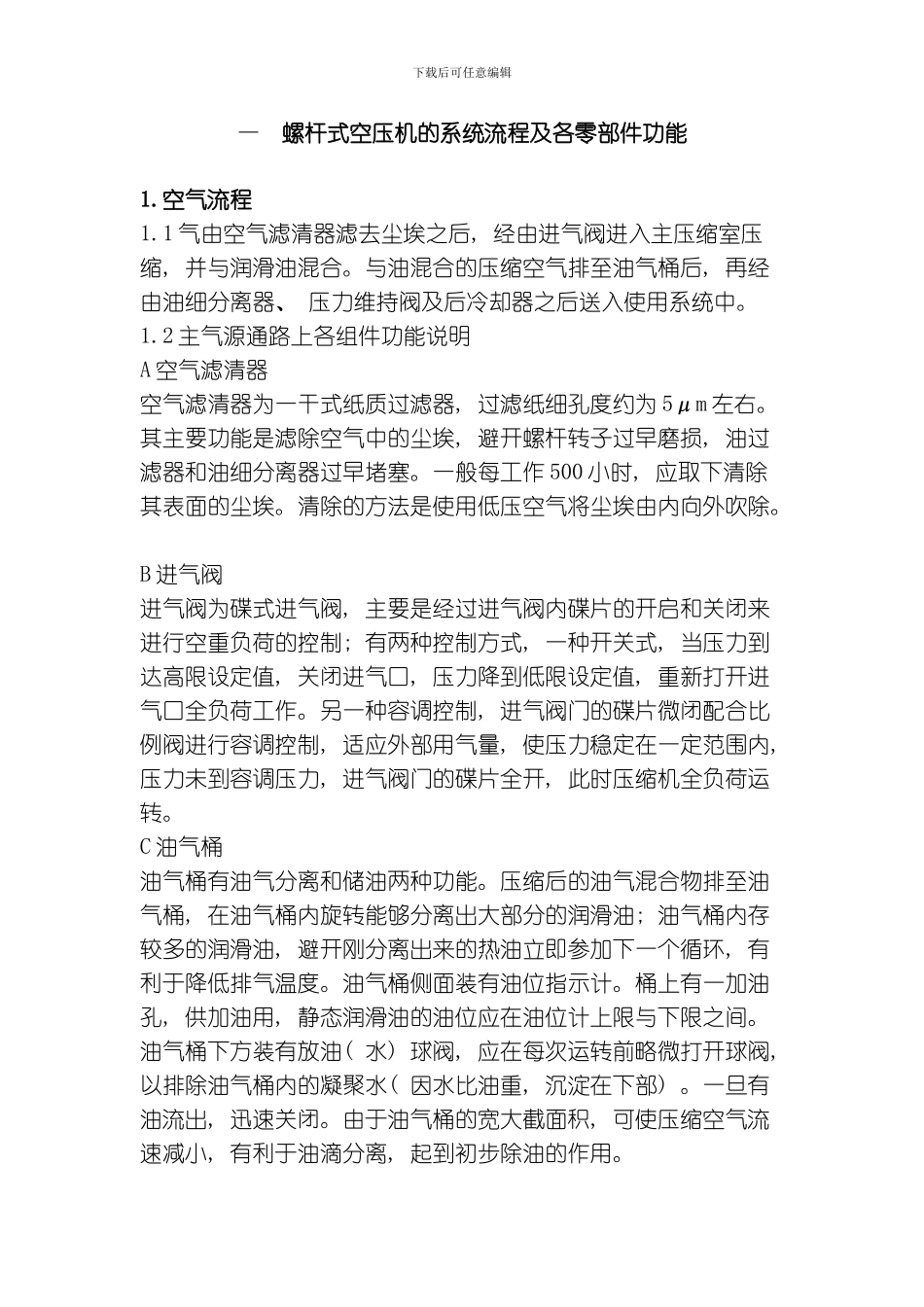

一螺杆式空压机的系统流程及各零部件功能模板_第1页
1/33
一螺杆式空压机的系统流程及各零部件功能模板_第2页
2/33

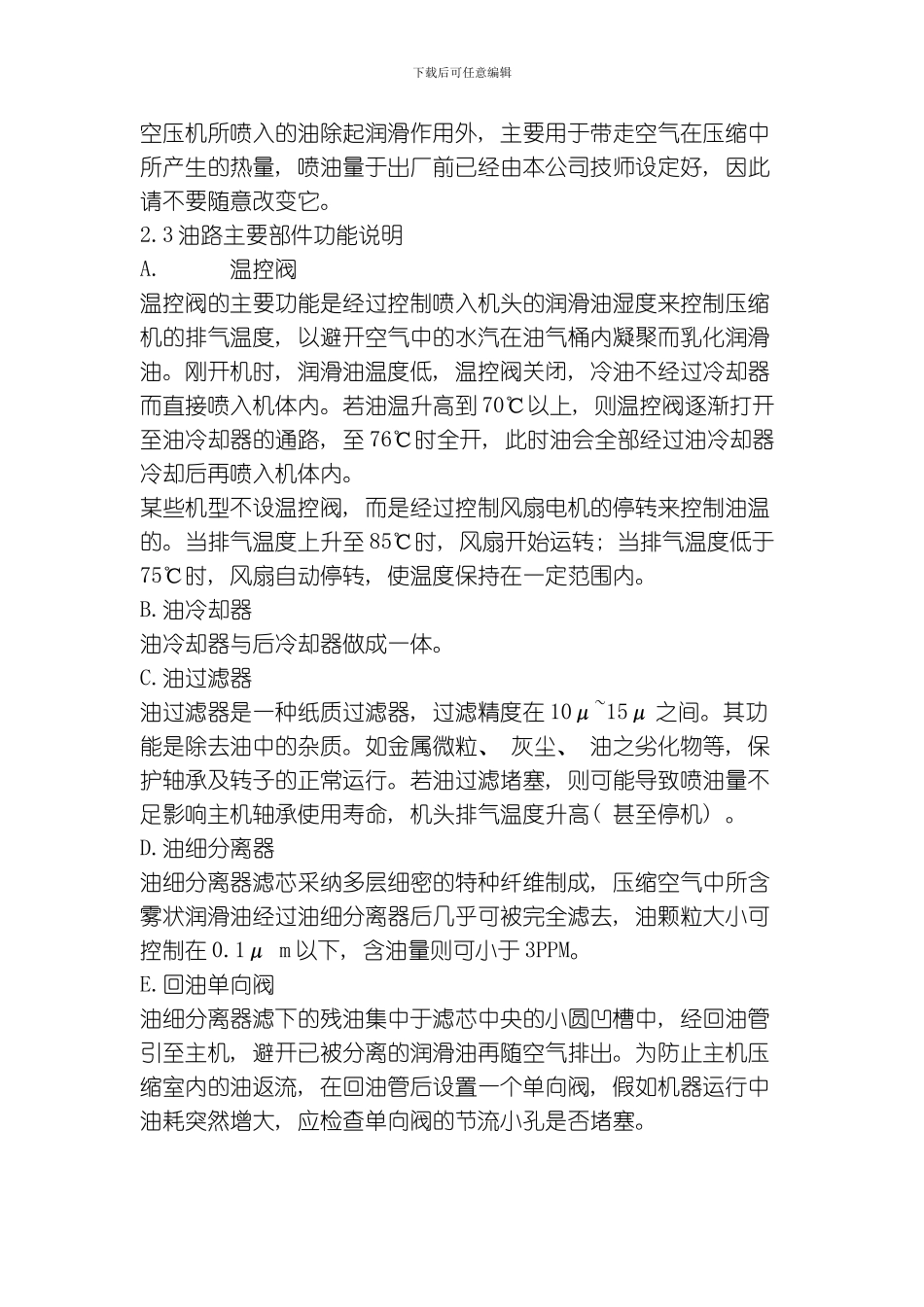

一螺杆式空压机的系统流程及各零部件功能模板_第3页
3/33
下载后可任意编辑一 螺杆式空压机的系统流程及各零部件功能 1.空气流程1.1 气由空气滤清器滤去尘埃之后, 经由进气阀进入主压缩室压缩, 并与润滑油混合。与油混合的压缩空气排至油气桶后, 再经由油细分离器、 压力维持阀及后冷却器之后送入使用系统中。1.2 主气源通路上各组件功能说明A 空气滤清器空气滤清器为一干式纸质过滤器, 过滤纸细孔度约为 5μm 左右。其主要功能是滤除空气中的尘埃, 避开螺杆转子过早磨损, 油过滤器和油细分离器过早堵塞。一般每工作 500 小时, 应取下清除其表面的尘埃。清除的方法是使用低压空气将尘埃由内向外吹除。 B 进气阀进气阀为碟式进气阀, 主要是经过进气阀内碟片的开启和关闭来进行空重负荷的控制; 有两种控制方式, 一种开关式, 当压力到达高限设定值, 关闭进气口, 压力降到低限设定值, 重新打开进气口全负荷工作。另一种容调控制, 进气阀门的碟片微闭配合比例阀进行容调控制, 适应外部用气量, 使压力稳定在一定范围内, 压力未到容调压力, 进气阀门的碟片全开, 此时压缩机全负荷运转。C 油气桶油气桶有油气分离和储油两种功能。压缩后的油气混合物排至油气桶, 在油气桶内旋转能够分离出大部分的润滑油; 油气桶内存较多的润滑油, 避开刚分离出来的热油立即参加下一个循环, 有利于降低排气温度。油气桶侧面装有油位指示计。桶上有一加油孔, 供加油用, 静态润滑油的油位应在油位计上限与下限之间。油气桶下方装有放油( 水) 球阀, 应在每次运转前略微打开球阀, 以排除油气桶内的凝聚水( 因水比油重, 沉淀在下部) 。一旦有油流出, 迅速关闭。由于油气桶的宽大截面积, 可使压缩空气流速减小, 有利于油滴分离, 起到初步除油的作用。下载后可任意编辑D 油细分离器”润滑油流程”中有详细说明, 此略。E 安全阀当油气桶内气体压力比额定排气压力高出 1.1 倍时, 安全阀即会自动起跳而泄压, 使压力降至额定排气压力以下。检查安全阀的方法是在压缩机满载工作时, 轻拉安全阀上的泄气拉杆, 若安全阀能向外排气, 则视为正常。F 最小压力阀位于油气捅上方油细分离器出口处, 开启压力设定为 0.45MPa 左右, 最小压力阀主要有以下功能: a. 起动时优先建立起润滑油所需的循环压力, 确保机器的润滑。b. 油气桶气体压力超过 0.4MPa 之后方行开启, 可降低流过油细分离器的空气流速, 除确保油细分离效果之外, 并可保护油细分离器免因压力差太大而受损。c. 至...
