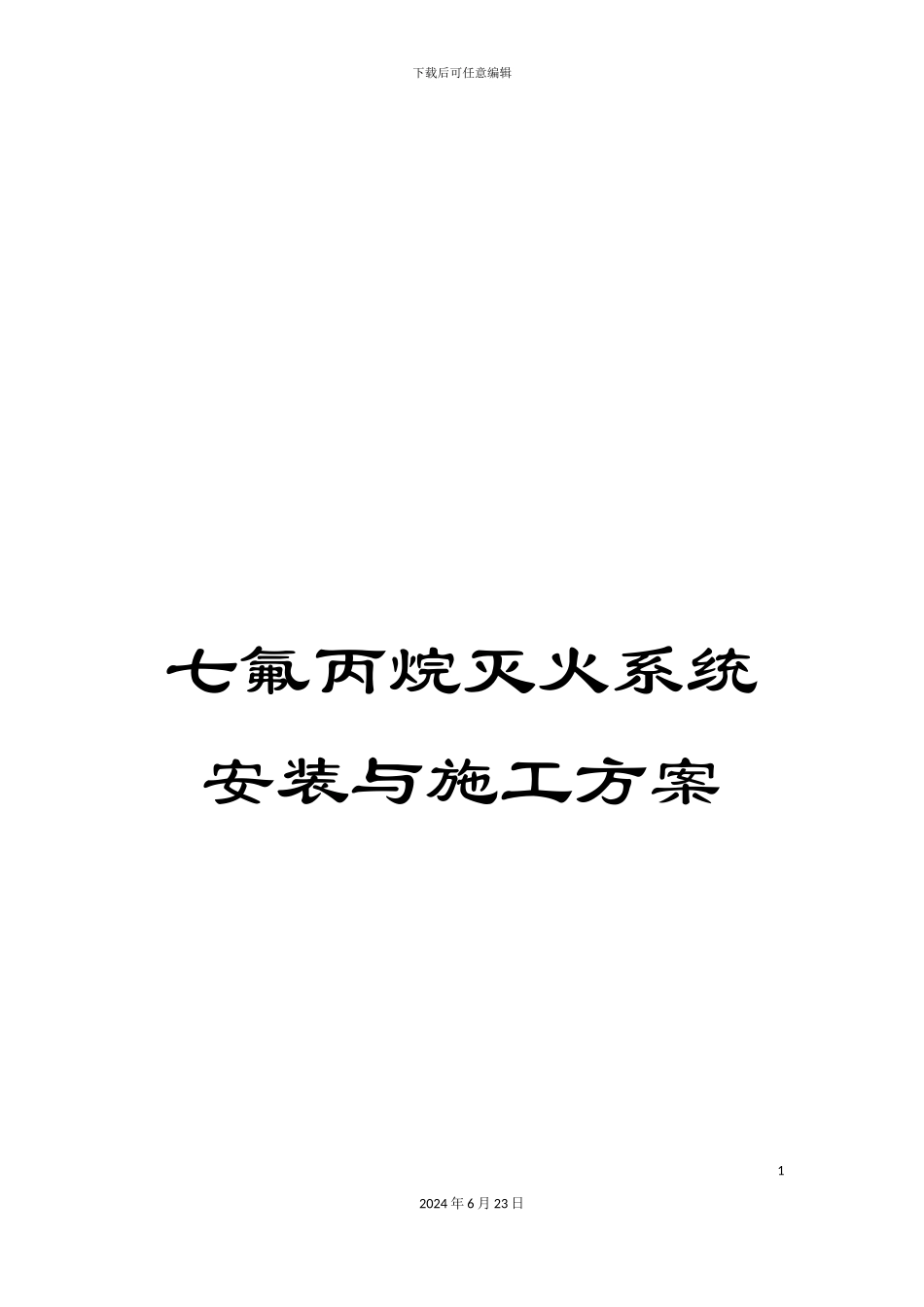

七氟丙烷灭火系统安装与施工方案

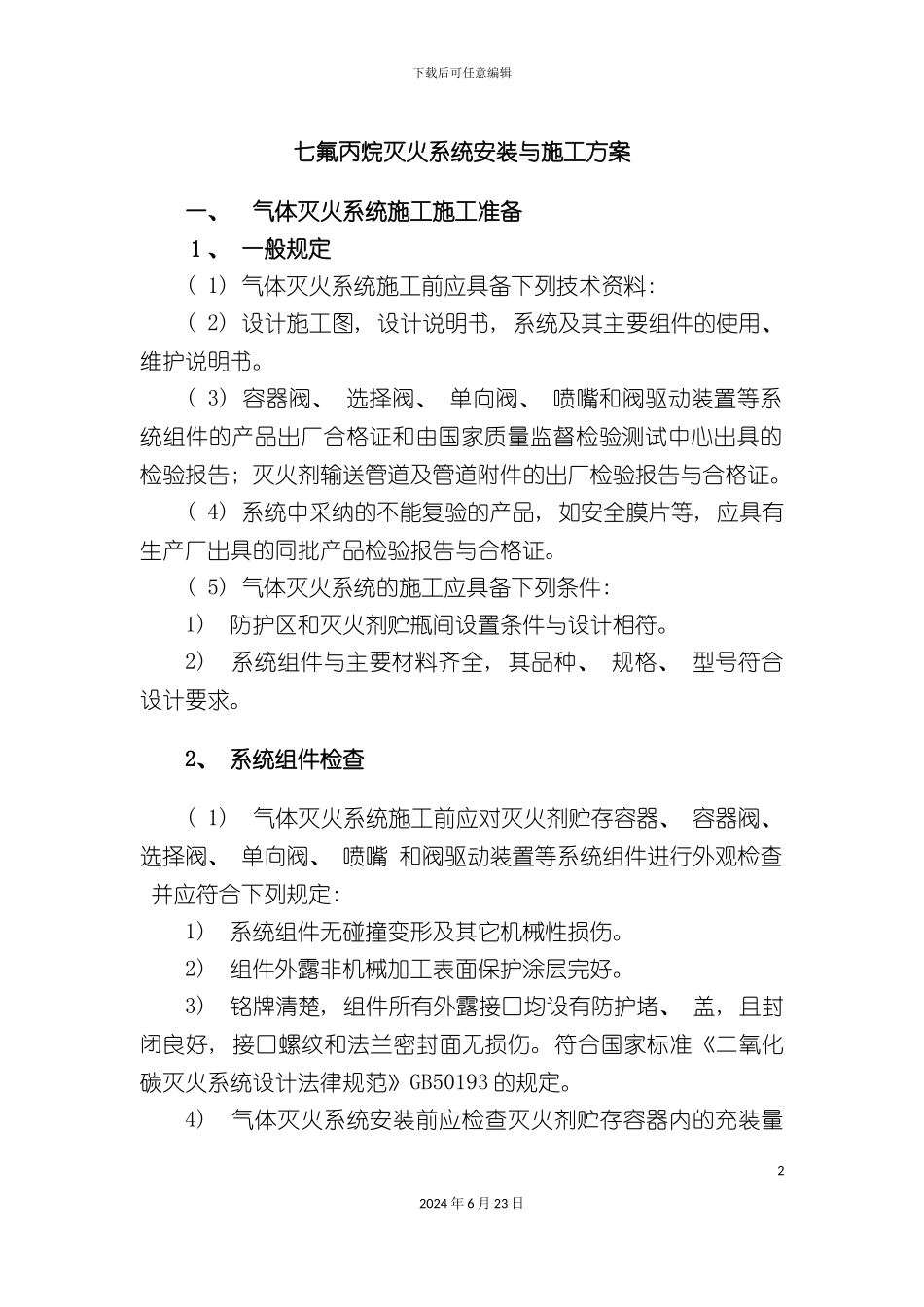

下载后可任意编辑七氟丙烷灭火系统安装与施工方案12024 年 6 月 23 日下载后可任意编辑七氟丙烷灭火系统安装与施工方案一、 气体灭火系统施工施工准备１、 一般规定( 1) 气体灭火系统施工前应具备下列技术资料: ( 2) 设计施工图, 设计说明书, 系统及其主要组件的使用、 维护说明书。( 3) 容器阀、 选择阀、 单向阀、 喷嘴和阀驱动装置等系统组件的产品出厂合格证和由国家质量监督检验测试中心出具的检验报告; 灭火剂输送管道及管道附件的出厂检验报告与合格证。( 4) 系统中采纳的不能复验的产品, 如安全膜片等, 应具有生产厂出具的同批产品检验报告与合格证。( 5) 气体灭火系统的施工应具备下列条件: 1) 防护区和灭火剂贮瓶间设置条件与设计相符。2) 系统组件与主要材料齐全, 其品种、 规格、 型号符合设计要求。2、 系统组件检查( 1) 气体灭火系统施工前应对灭火剂贮存容器、 容器阀、 选择阀、 单向阀、 喷嘴 和阀驱动装置等系统组件进行外观检查 并应符合下列规定: 1) 系统组件无碰撞变形及其它机械性损伤。2) 组件外露非机械加工表面保护涂层完好。3) 铭牌清楚, 组件所有外露接口均设有防护堵、 盖, 且封闭良好, 接口螺纹和法兰密封面无损伤。符合国家标准《二氧化碳灭火系统设计法律规范》GB50193 的规定。4) 气体灭火系统安装前应检查灭火剂贮存容器内的充装量22024 年 6 月 23 日下载后可任意编辑与充装压力, 且应符合下列规定: 5) 灭火剂贮存容器的充装量不应小于设计充装量, 且不得超过设计充装量的 1.5％。6) 灭火剂贮存容器内的实际压力不应低于相应温度下的贮存压力, 且不应超过该贮存压力的 5％。( 2) 在气体灭火系统安装前应对阀驱动装置进行检查, 并应符合下列规定: 1) 电磁驱动装置的电源电压应符合系统设计要求。通电检查电磁铁芯, 其行程应能满足系统启动要求, 且动作灵活无卡阻现象。2) 气动驱动装置贮存容器内气体压力不应低于设计压力, 且不得超过设计压力的 5％。3) 气动驱动装置中的单向阀芯应启闭灵活, 无卡阻现象。3 、 系统主要部件的功能及作用( 1) 箱体箱体是用来固定灭火剂贮存容器, 启动瓶控制器等部件的, 箱体底部有地脚螺栓, 供固定设备用。箱体部有进线孔, 供外部设备进线用。( 2) 火灾感烟探测器火灾感烟探测器是带编码的感烟探测器, 采集现场的烟雾参数, 经过传输线向控制器反映烟雾浓度的数据, 控制器对其进行处...
