七氟丙烷说明书模板

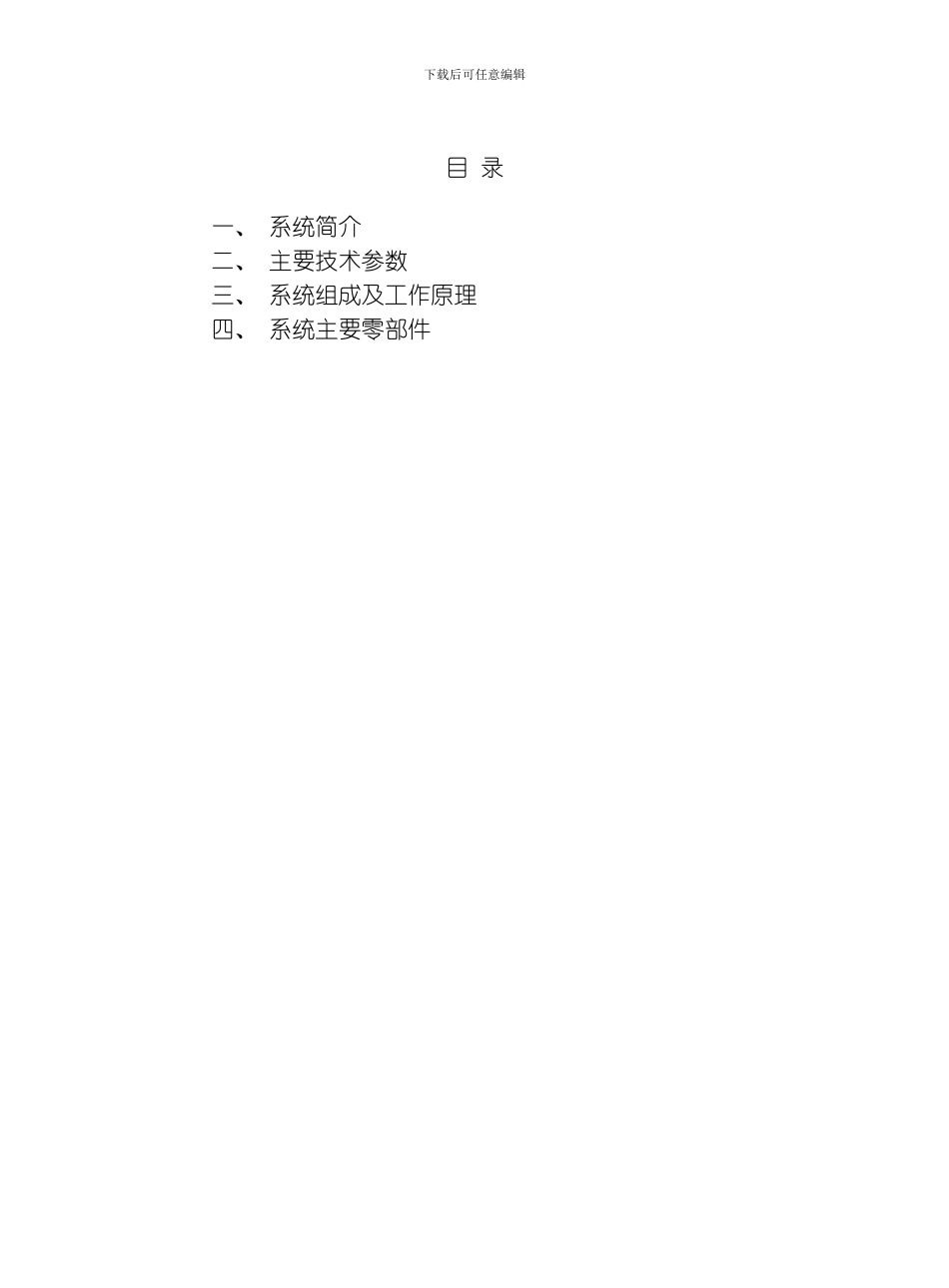

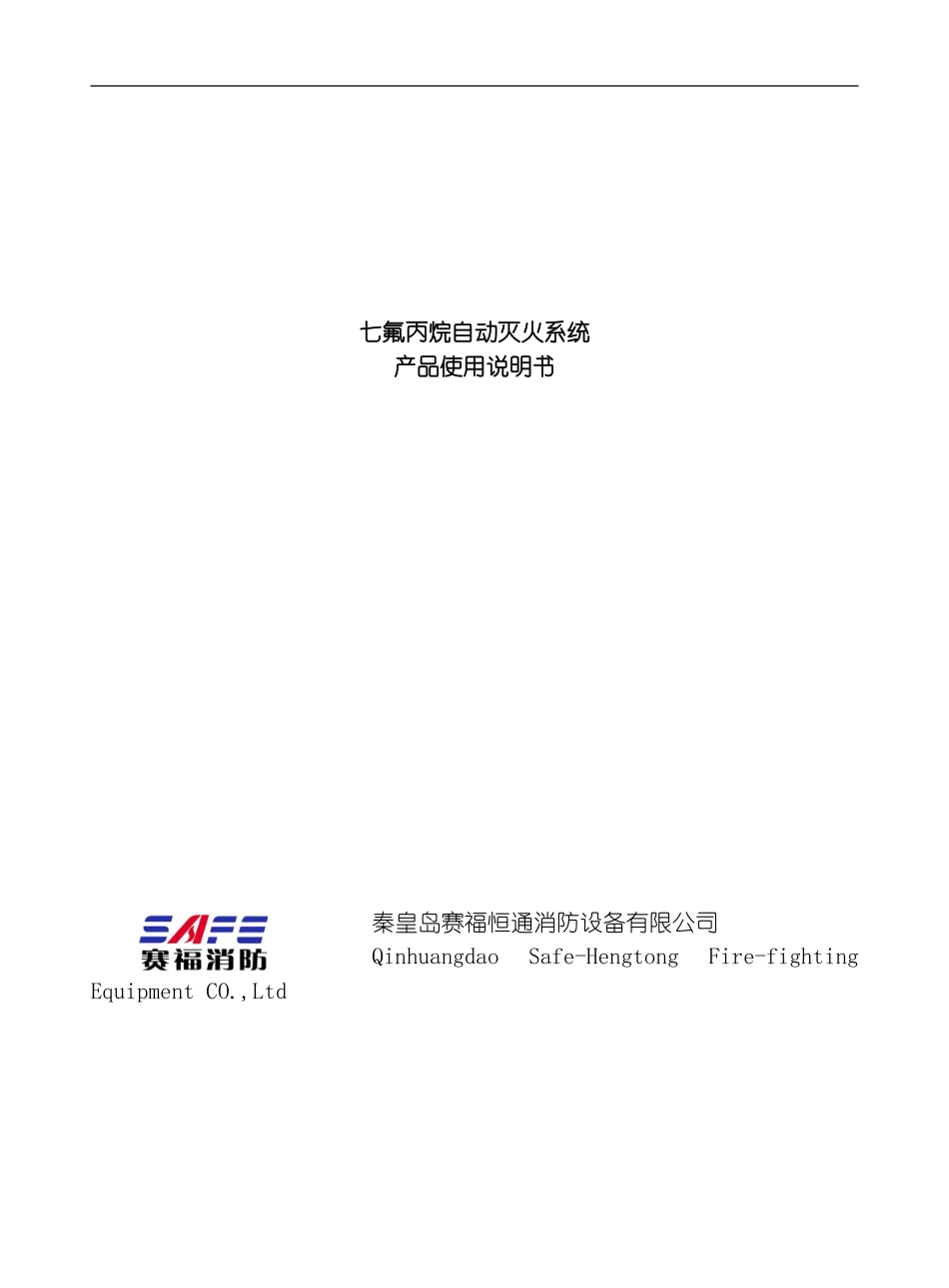

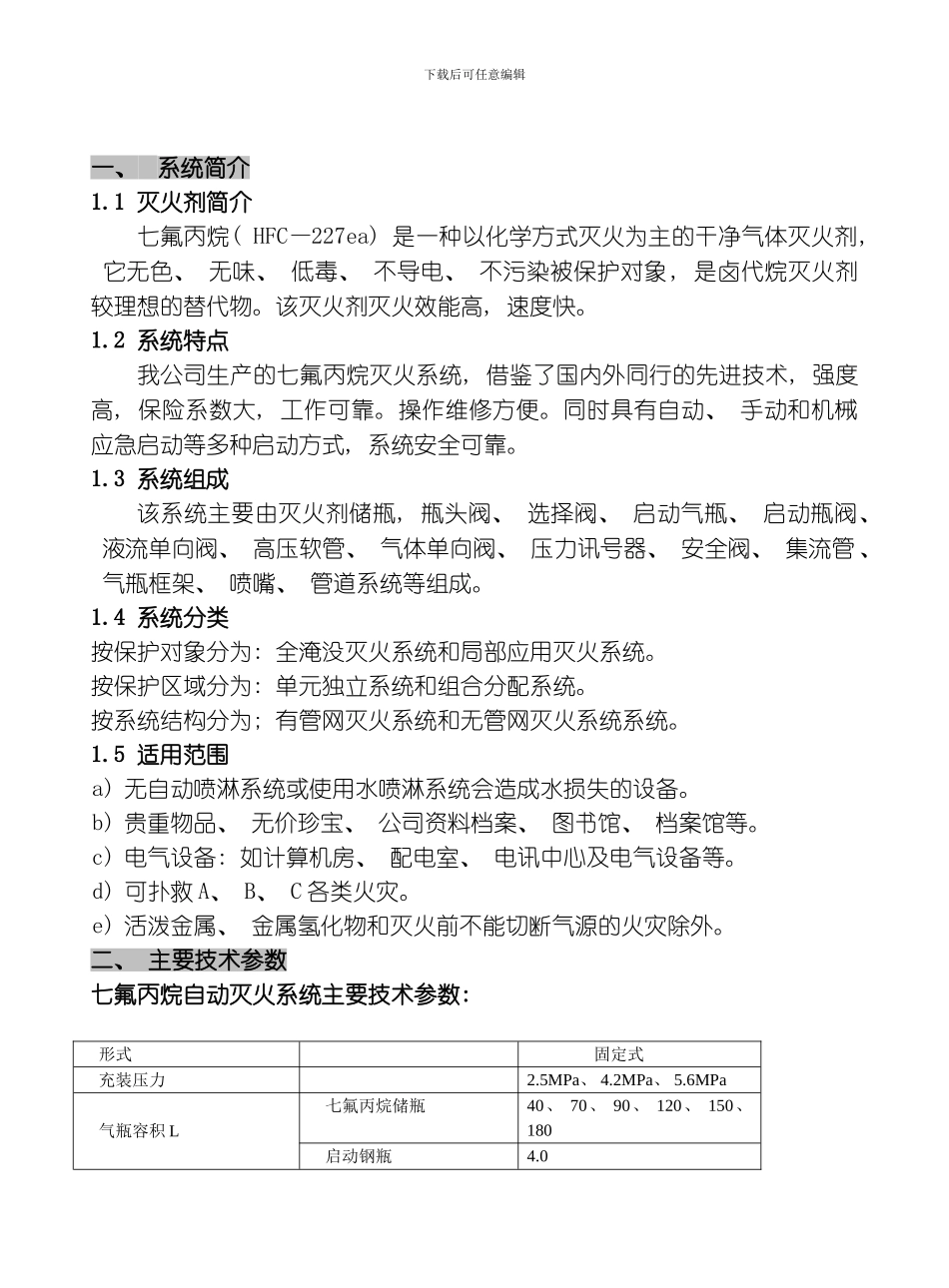

七氟丙烷自动灭火系统产品使用说明书秦皇岛赛福恒通消防设备有限公司Qinhuangdao Safe-Hengtong Fire-fighting Equipment CO.,Ltd下载后可任意编辑目 录一、 系统简介 二、 主要技术参数三、 系统组成及工作原理四、 系统主要零部件下载后可任意编辑一、系统简介1.1 灭火剂简介七氟丙烷( HFC—227ea) 是一种以化学方式灭火为主的干净气体灭火剂, 它无色、 无味、 低毒、 不导电、 不污染被保护对象, 是卤代烷灭火剂较理想的替代物。该灭火剂灭火效能高, 速度快。1.2 系统特点我公司生产的七氟丙烷灭火系统, 借鉴了国内外同行的先进技术, 强度高, 保险系数大, 工作可靠。操作维修方便。同时具有自动、 手动和机械应急启动等多种启动方式, 系统安全可靠。1.3 系统组成该系统主要由灭火剂储瓶, 瓶头阀、 选择阀、 启动气瓶、 启动瓶阀、 液流单向阀、 高压软管、 气体单向阀、 压力讯号器、 安全阀、 集流管 、 气瓶框架、 喷嘴、 管道系统等组成。1.4 系统分类按保护对象分为: 全淹没灭火系统和局部应用灭火系统。按保护区域分为: 单元独立系统和组合分配系统。按系统结构分为; 有管网灭火系统和无管网灭火系统系统。1.5 适用范围a) 无自动喷淋系统或使用水喷淋系统会造成水损失的设备。b) 贵重物品、 无价珍宝、 公司资料档案、 图书馆、 档案馆等。c) 电气设备: 如计算机房、 配电室、 电讯中心及电气设备等。d) 可扑救 A、 B、 C 各类火灾。e) 活泼金属、 金属氢化物和灭火前不能切断气源的火灾除外。二、 主要技术参数七氟丙烷自动灭火系统主要技术参数: 形式固定式充装压力2.5MPa、 4.2MPa、 5.6MPa气瓶容积 L七氟丙烷储瓶40、 70、 90、 120、 150、 180启动钢瓶4.0下载后可任意编辑储瓶间环境温度0℃~50℃使用电源主动电源 220V 50Hz备用电源 DC24V启动方式电动启动DC20V~28V气动启动气体压力≥0.35MPa应急机械手动启动机械操作力≤150N启动延时0~30S( 可调)启动气源使用气体N2工作压力5.6~6.2MPa灭火剂喷射时间≤10S最大单区保护面积800m2最大单区保护容积3600m3保护区环境温度≥0℃三、 系统组成及工作原理a)七氟丙烷自动灭火系统主要由火灾探测控制单元( 包括火灾探测器、 报警控制器、 气体灭火控制盘、 声光报警器、 喷洒指示灯、 紧急启动/停止按钮等) 、 灭火系统单元( 包括气体灭火瓶、 钢瓶架、 单向阀、 集流管、 安全泄放装置、 驱...
