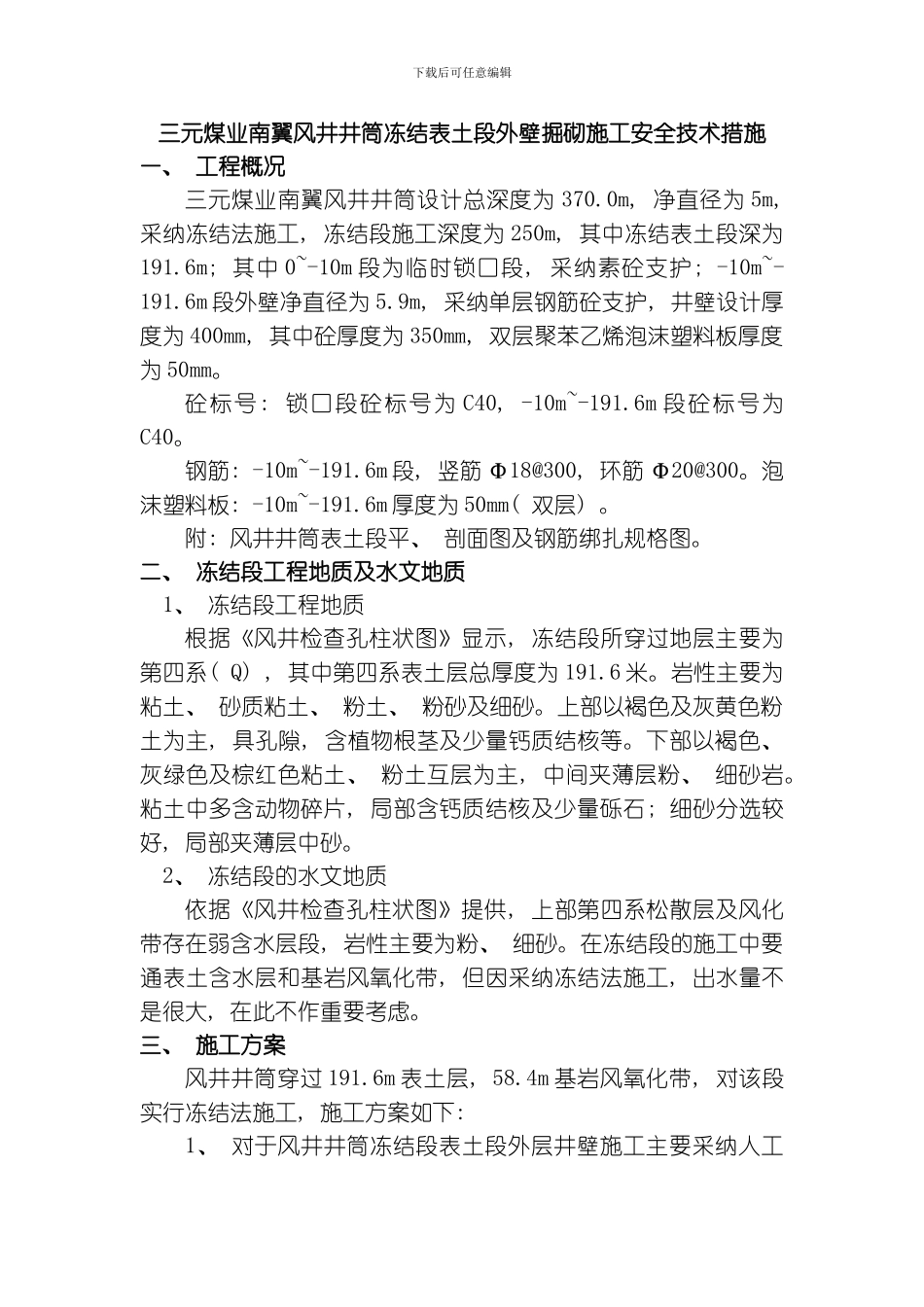

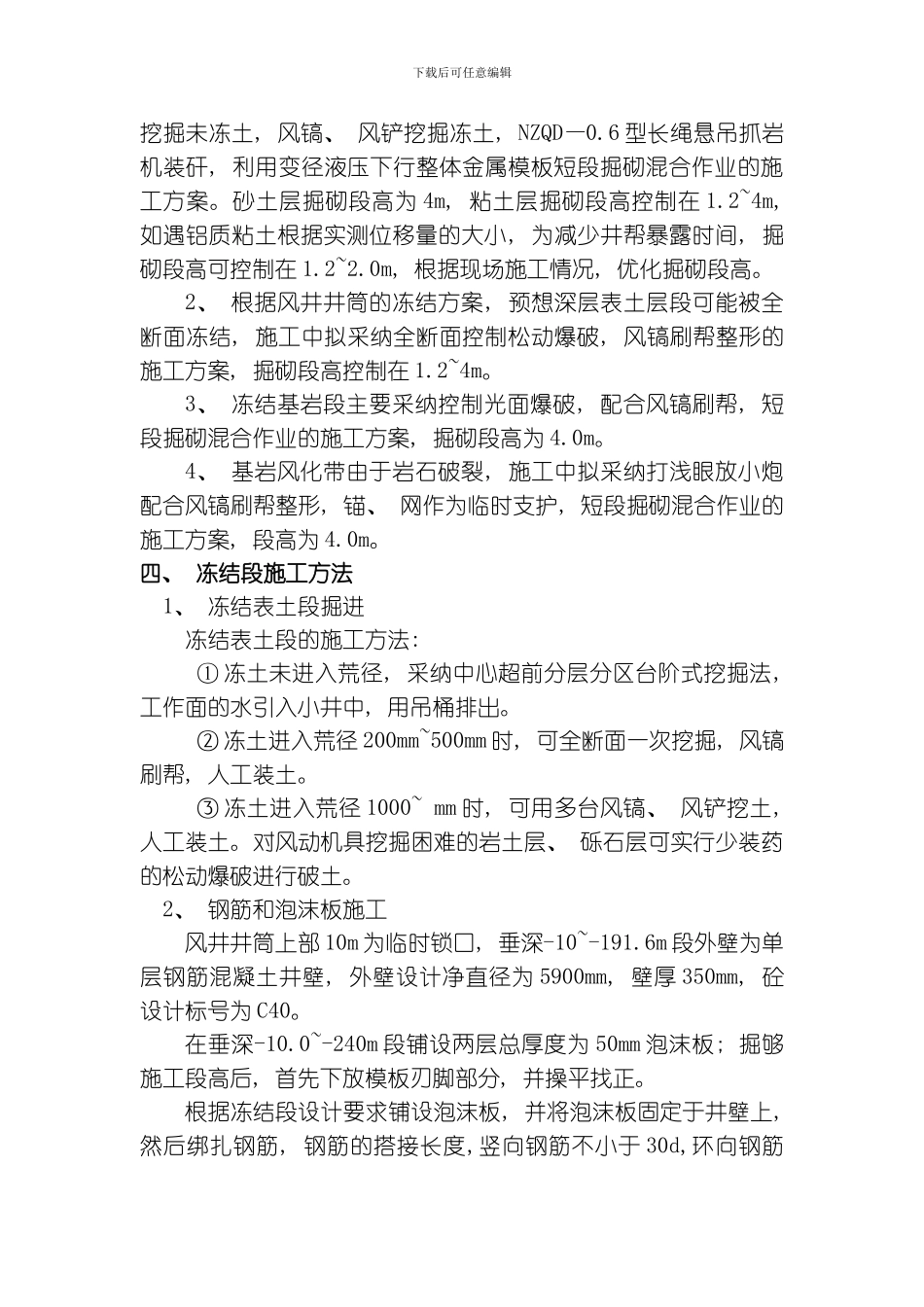

下载后可任意编辑三元煤业南翼风井井筒冻结表土段外壁掘砌施工安全技术措施一、 工程概况三元煤业南翼风井井筒设计总深度为 370.0m, 净直径为 5m, 采纳冻结法施工, 冻结段施工深度为 250m, 其中冻结表土段深为191.6m; 其中 0~-10m 段为临时锁口段, 采纳素砼支护; -10m~-191.6m 段外壁净直径为 5.9m, 采纳单层钢筋砼支护, 井壁设计厚度为 400mm, 其中砼厚度为 350mm, 双层聚苯乙烯泡沫塑料板厚度为 50mm。砼标号: 锁口段砼标号为 C40, -10m~-191.6m 段砼标号为C40。钢筋: -10m~-191.6m 段, 竖筋 Φ18@300, 环筋 Φ20@300。泡沫塑料板: -10m~-191.6m 厚度为 50mm( 双层) 。附: 风井井筒表土段平、 剖面图及钢筋绑扎规格图。二、 冻结段工程地质及水文地质1、 冻结段工程地质根据《风井检查孔柱状图》显示, 冻结段所穿过地层主要为第四系( Q) , 其中第四系表土层总厚度为 191.6 米。岩性主要为粘土、 砂质粘土、 粉土、 粉砂及细砂。上部以褐色及灰黄色粉土为主, 具孔隙, 含植物根茎及少量钙质结核等。下部以褐色、 灰绿色及棕红色粘土、 粉土互层为主, 中间夹薄层粉、 细砂岩。粘土中多含动物碎片, 局部含钙质结核及少量砾石; 细砂分选较好, 局部夹薄层中砂。2、 冻结段的水文地质依据《风井检查孔柱状图》提供, 上部第四系松散层及风化带存在弱含水层段, 岩性主要为粉、 细砂。在冻结段的施工中要通表土含水层和基岩风氧化带, 但因采纳冻结法施工, 出水量不是很大, 在此不作重要考虑。三、 施工方案风井井筒穿过 191.6m 表土层, 58.4m 基岩风氧化带, 对该段实行冻结法施工, 施工方案如下:1、 对于风井井筒冻结段表土段外层井壁施工主要采纳人工下载后可任意编辑挖掘未冻土, 风镐、 风铲挖掘冻土, NZQD—0.6 型长绳悬吊抓岩机装矸, 利用变径液压下行整体金属模板短段掘砌混合作业的施工方案。砂土层掘砌段高为 4m, 粘土层掘砌段高控制在 1.2~4m, 如遇铝质粘土根据实测位移量的大小, 为减少井帮暴露时间, 掘砌段高可控制在 1.2~2.0m, 根据现场施工情况, 优化掘砌段高。2、 根据风井井筒的冻结方案, 预想深层表土层段可能被全断面冻结, 施工中拟采纳全断面控制松动爆破, 风镐刷帮整形的施工方案, 掘砌段高控制在 1.2~4m。3、 冻结基岩段主要采纳控制光面爆破, 配合风镐刷帮, 短段掘砌混合作业的施工方案, 掘砌段高为 4.0m。4、 基岩风化带由于岩...
