2024年通风风管施工安装方案VIP免费

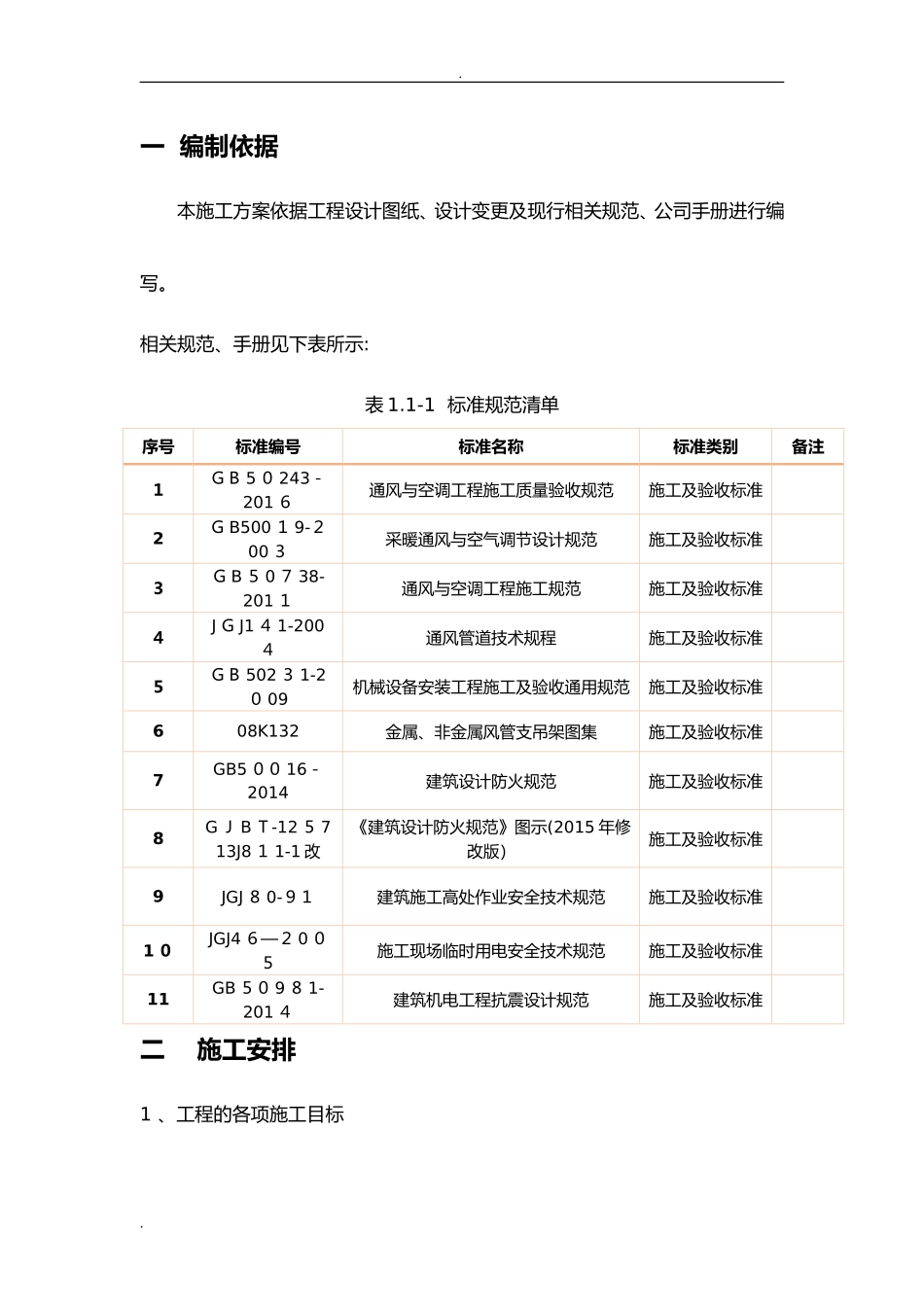

.一编制依据本施工方案依据工程设计图纸、设计变更及现行相关规范、公司手册进行编写。相关规范、手册见下表所示:表1.1-1标准规范清单序号标准编号标准名称标准类别备注１ＧＢ5０243－201６通风与空调工程施工质量验收规范施工及验收标准2ＧB500１9-２00３采暖通风与空气调节设计规范施工及验收标准３ＧB５0７38-201１通风与空调工程施工规范施工及验收标准４JＧJ1４1-200４通风管道技术规程施工及验收标准５ＧＢ502３1-2０09机械设备安装工程施工及验收通用规范施工及验收标准608K132金属、非金属风管支吊架图集施工及验收标准7GB5００16－2014建筑设计防火规范施工及验收标准8GＪBＴ-12５713J8１1-1改《建筑设计防火规范》图示(2015年修改版）施工及验收标准9JGJ８0-９１建筑施工高处作业安全技术规范施工及验收标准1０JGJ4６—２0０５施工现场临时用电安全技术规范施工及验收标准11GB５０9８1-201４建筑机电工程抗震设计规范施工及验收标准二施工安排1、工程的各项施工目标..1．１进度目标争取在××年×月×日前完成合同范围内主要暖通施工内容。1.2质量目标严格按照规范要求施工,工程合格率100%,确保××奖。1．3安全、环境目标确保国家××级文明工地死亡、重伤事故为零；月均负伤率控制在׉以内。施工期间无火灾。文明施工,无污染投诉。2、工程的施工顺序风管及部件的制作配管、支架安装风管及空调水管安装设备安装单体调试3、施工进度计划节点序号任务开始及完成日期1首层通风及空调水系统×年×月×日--×年×月×日2B１层通风及空调水系统×年×月×日-－×年×月×日3B1层机房通风及空调水系统×年×月×日--×年×月×日..4首层机房通风及空调水系统×年×月×日--×年×月×日5二层机房通风及空调水系统×年×月×日--×年×月×日5三层机房通风及空调水系统×年×月×日－-×年×月×日6四层机房通风及空调水系统×年×月×日－-×年×月×日７五-二十五机房通风及空调水系统×年×月×日--×年×月×日8二十六层机房通风及空调水系统×年×月×日-－×年×月×日9单机调试×年×月×日--×年×月×日10系统调试×年×月×日--×年×月×日三材料要求1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等）和产品清单。2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。4、安装使用的材料:吊杆、螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、各种帆布、无纺布、膨胀螺栓等应符合产品质量要求。风管板材厚度规格要求:最大长边尺寸Ｄ(mm)D≤3２03２0<Ｄ≤630630<Ｄ≤1０001０００＜D≤20０02000
