关于单级圆柱齿轮减速器设计2

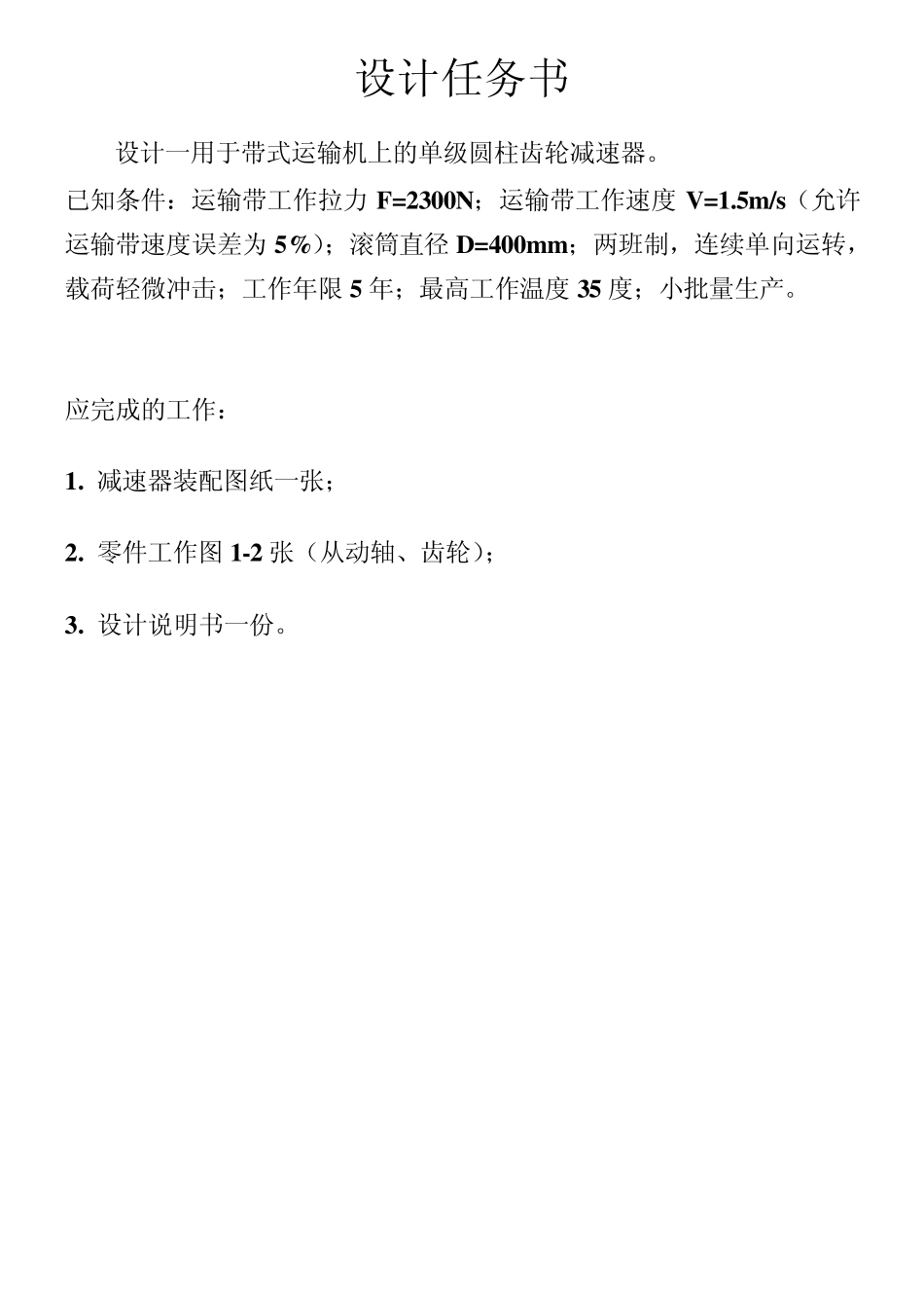

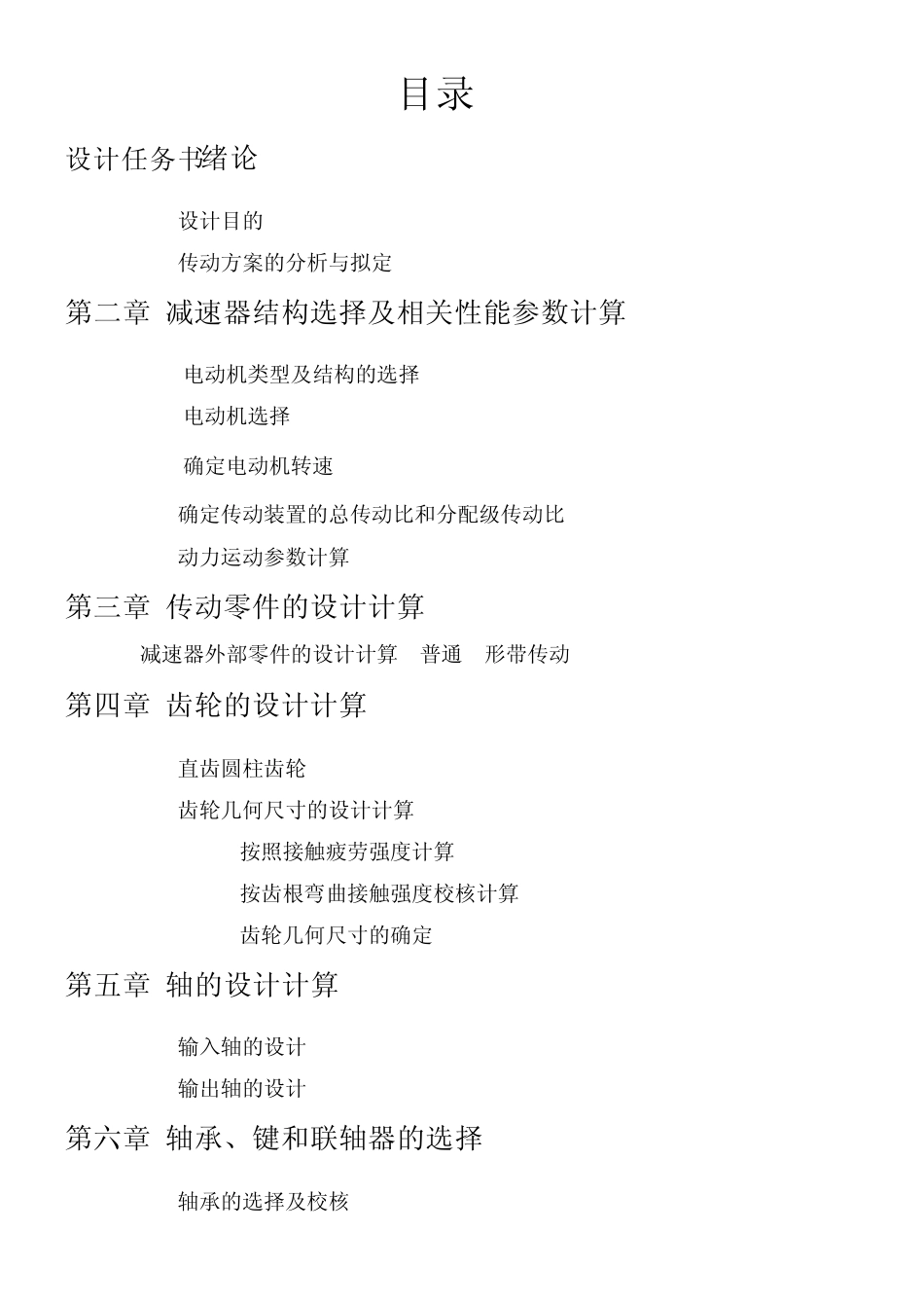

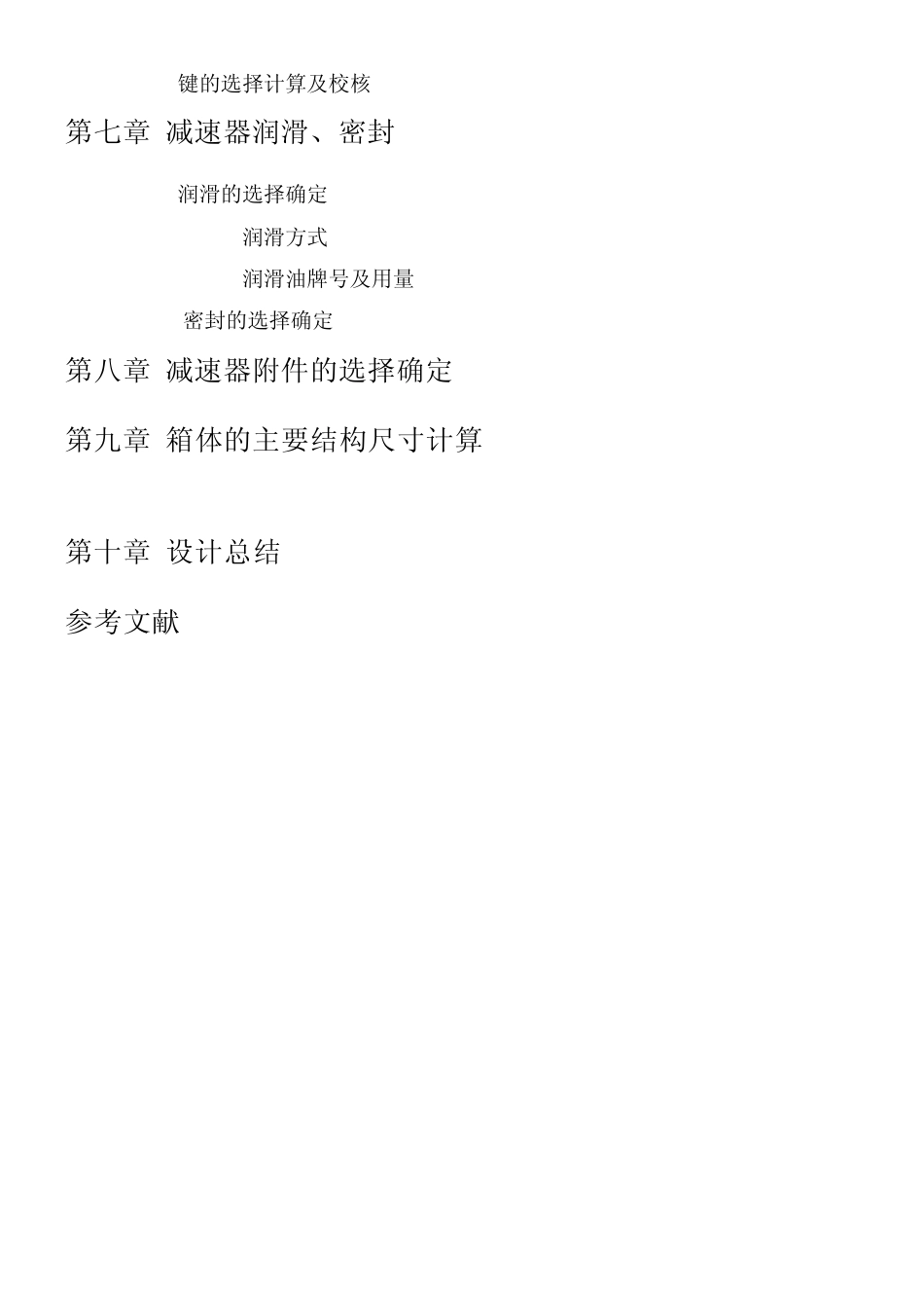

目录 设计任务书绪论 1.1设计目的 1.2传动方案的分析与拟定 第二章 减速器结构选择及相关性能参数计算 2.1 电动机类型及结构的选择 2.2 电动机选择 2.3 确定电动机转速 2.4确定传动装置的总传动比和分配级传动比 2.5动力运动参数计算 第三章 传动零件的设计计算 减速器外部零件的设计计算--普通V形带传动 第四章 齿轮的设计计算 4.1直齿圆柱齿轮 4.2齿轮几何尺寸的设计计算 4.2.1 按照接触疲劳强度计算 4.2.2 按齿根弯曲接触强度校核计算 4.2.3 齿轮几何尺寸的确定 第五章 轴的设计计算 5.1输入轴的设计 5.2输出轴的设计 第六章 轴承、键和联轴器的选择 6.1轴承的选择及校核 6.2键的选择计算及校核 第七章 减速器润滑、密封 7.1润滑的选择确定 7.1.1润滑方式 7.1.2润滑油牌号及用量 7.2 密封的选择确定 第八章 减速器附件的选择确定 第九章 箱体的主要结构尺寸计算 第十章 设计总结 参考文献 设计任务书 设计一用于带式运输机上的单级圆柱齿轮减速器。 已知条件：运输带工作拉力F=2300N；运输带工作速度V=1.5m/s（允许运输带速度误差为5%）；滚筒直径D=400mm；两班制，连续单向运转，载荷轻微冲击；工作年限5 年；最高工作温度35 度；小批量生产。 应完成的工作： 1. 减速器装配图纸一张； 2. 零件工作图1-2 张（从动轴、齿轮）； 3. 设计说明书一份。 第一章 绪论 1 .1 设计目的 （1）培养我们理论联系实际的设计思想，训练综合运用机械设计课程和其他相关课程的基础理论并结合生产实际进行分析和解决工程实际问题的能力，巩固、深化和扩展了相关机械设计方面的知识。 （2）通过对通用机械零件、常用机械传动或简单机械的设计，使我们掌握了一般机械设计的程序和方法，树立正确的工程设计思想，培养独立、全面、科学的工程设计能力和创新能力。 （3）另外培养了我们查阅和使用标准、规范、手册、图册及相关技术资料的能力以及计算、绘图数据处理等设计方面的能力。 1 .2 传动方案拟定 1、传动系统的作用及传动方案的特点： 机器一般是由原动机、传动装置和工作装置组成。传动装置是用来传递原动机的运动和动力、变换其运动形式以满足工作装置的需要，是机器的重要组成部分。传动装置是否合理将直接影响机器的工作性能、重量和成本。合理的传动方案除满足工作装置的功能外，还要求结构简单、制造方便、成本低廉、传动效率高和使用维护方便。 本设计中原动机为电动机，...
