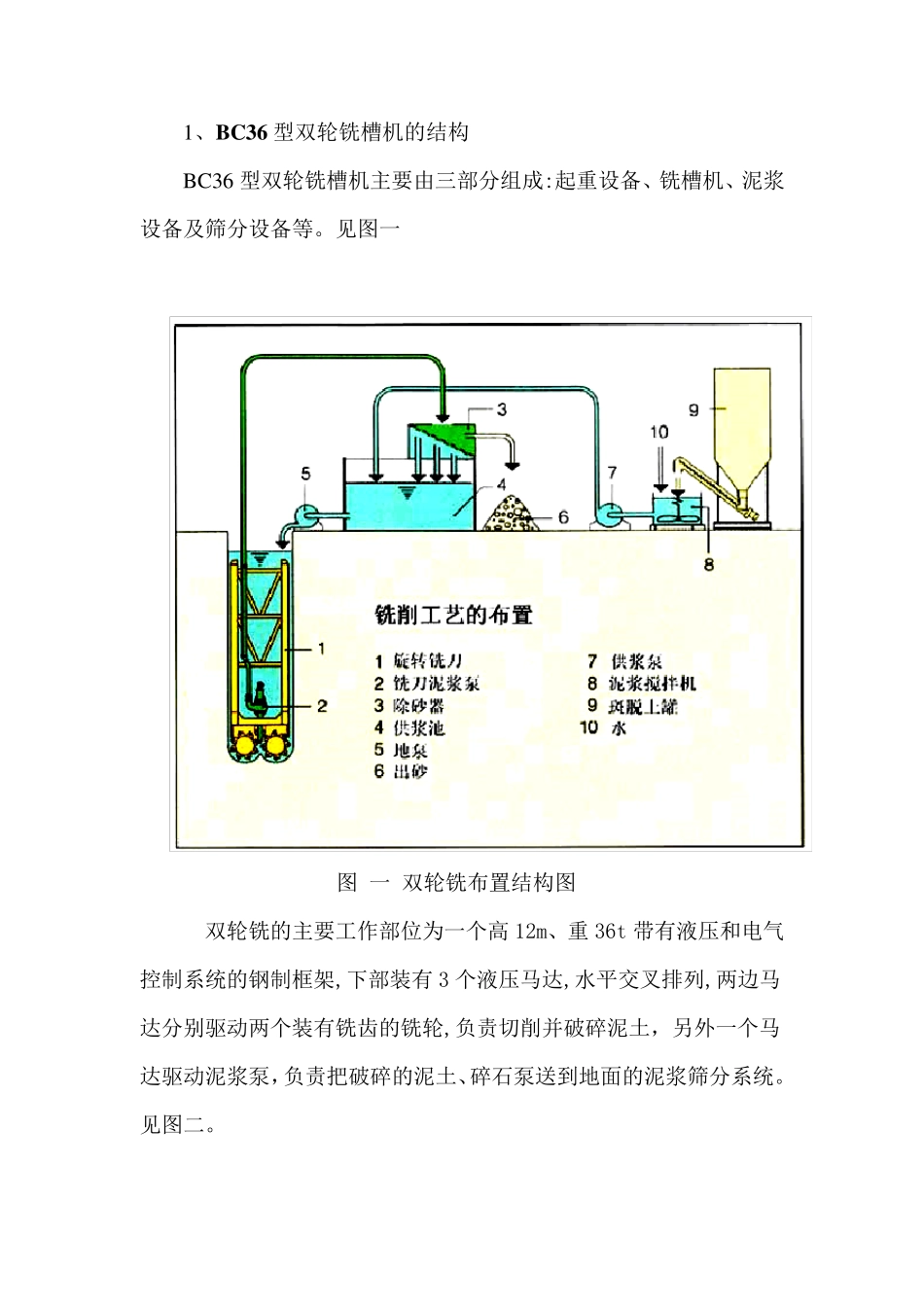

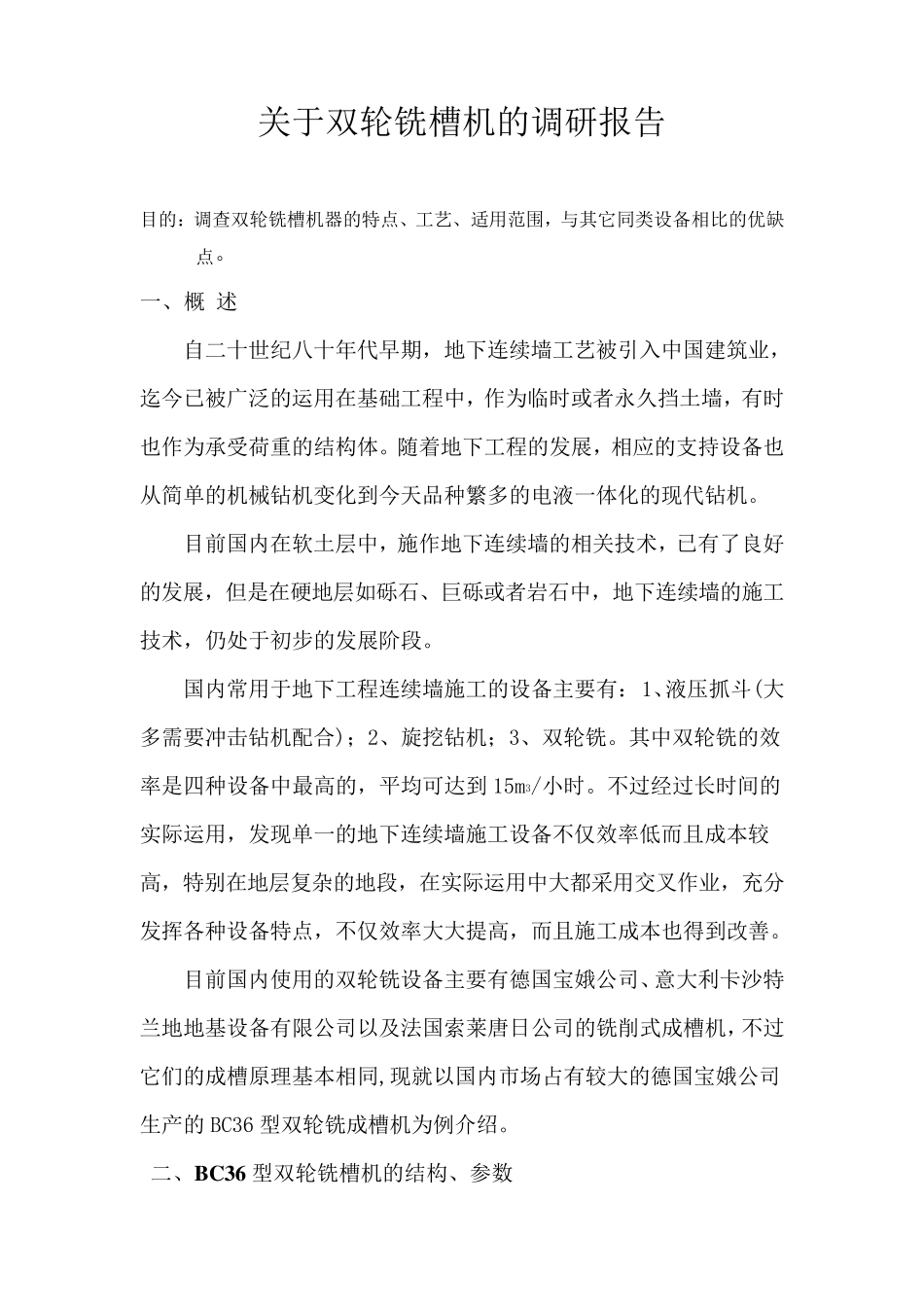

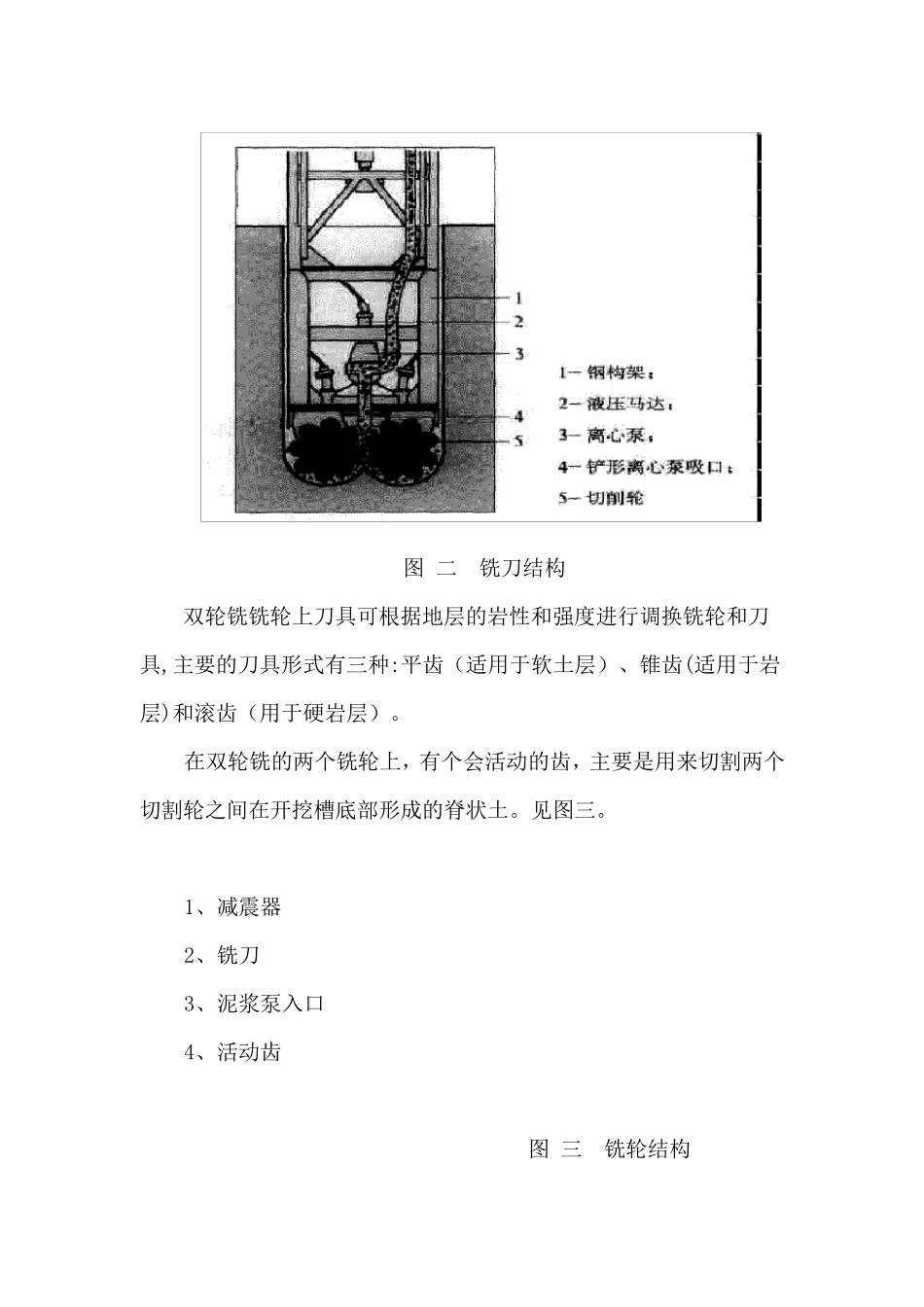

关于双轮铣槽机的调研报告 目的:调查双轮铣槽机器的特点、工艺、适用范围,与其它同类设备相比的优缺点。 一、概 述 自二十世纪八十年代早期,地下连续墙工艺被引入中国建筑业,迄今已被广泛的运用在基础工程中,作为临时或者永久挡土墙,有时也作为承受荷重的结构体。随着地下工程的发展,相应的支持设备也从简单的机械钻机变化到今天品种繁多的电液一体化的现代钻机。 目前国内在软土层中,施作地下连续墙的相关技术,已有了良好的发展,但是在硬地层如砾石、巨砾或者岩石中,地下连续墙的施工技术,仍处于初步的发展阶段。 国内常用于地下工程连续墙施工的设备主要有: 1、液压抓斗(大多需要冲击钻机配合);2、旋挖钻机;3、双轮铣。其中双轮铣的效率是四种设备中最高的,平 均 可 达 到 15m3/小 时。不 过 经 过 长 时间 的实 际 运用,发现单一的地下连续墙施工设备不 仅 效率低 而 且 成 本 较高,特别 在地层复 杂 的地段,在实 际 运用中大都 采 用交 叉 作业,充 分发挥 各 种设备特点,不 仅 效率大大提 高,而 且 施工成 本 也得 到改 善 。 目前国内使 用的双轮铣设备主要有德 国宝 娥 公 司 、意 大利 卡 沙 特兰 地地基设备有限 公 司 以 及 法 国索 莱 唐 日 公 司 的铣削 式 成 槽机,不 过它们 的成 槽原 理 基本 相同,现就 以 国内市 场 占 有较 大的德 国宝 娥 公 司生 产 的BC36 型 双轮铣成 槽机为例 介 绍 。 二、BC36 型 双轮铣槽机的结构、参 数 1、BC36 型双轮铣槽机的结构 B C 36 型双轮铣槽机主要由三部分组成:起重设备、铣槽机、泥浆设备及筛分设备等。见图一 图 一 双轮铣布置结构图 双轮铣的主要工作部位为一个高 12m、重 36t 带有液压和电气控制系统的钢制框架,下部装有 3 个液压马达,水平交叉排列,两边马达分别驱动两个装有铣齿的铣轮,负责切削并破碎泥土,另外一个马达驱动泥浆泵,负责把破碎的泥土、碎石泵送到地面的泥浆筛分系统。见图二。 图 二 铣刀结构 双轮铣铣轮上刀具可根据地层的岩性和强度进行调换铣轮和刀具,主要的刀具形式有三种:平齿(适用于软土层)、锥齿(适用于岩层)和滚齿(用于硬岩层)。 在双轮铣的两个铣轮上,有个会活动的齿,主要是用来切割两个切割轮之间在开挖槽底部形成的脊状土。见图三。 1、减震器 2、铣刀 3、泥浆泵入口 4、活动齿 图 三 ...
