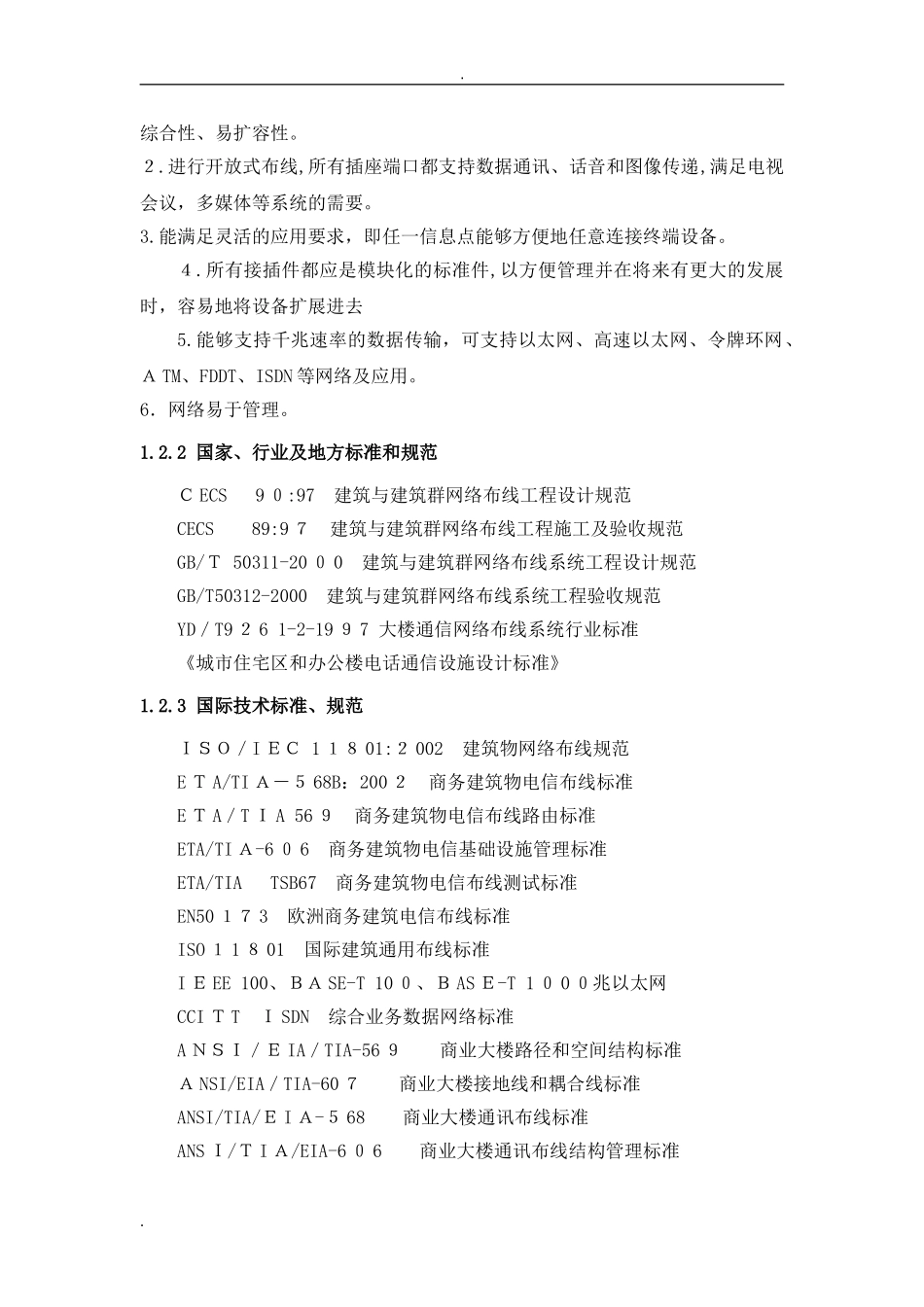

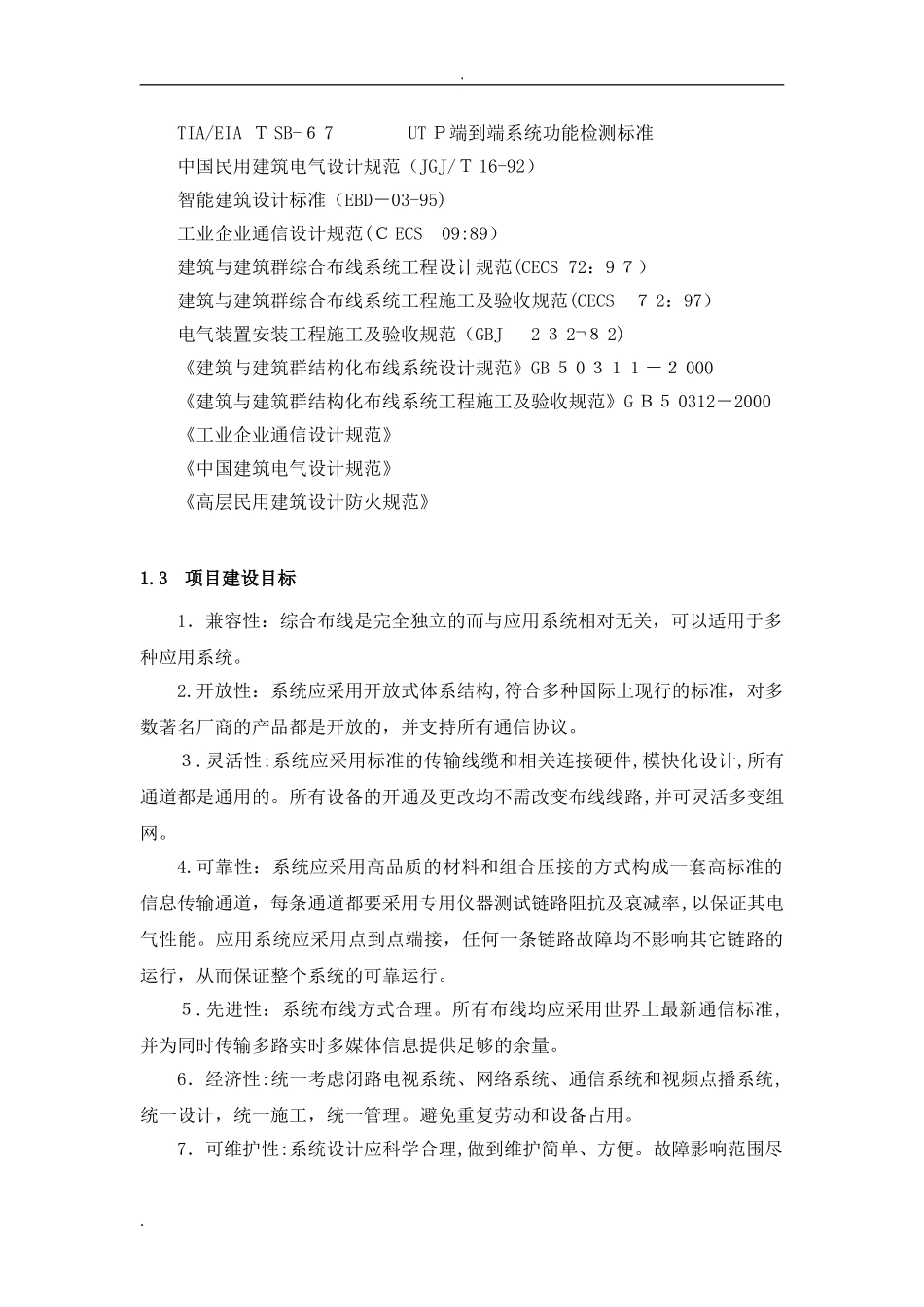

.1.综合布线设计1.1综合布线系统介绍１.综合布线系统将贯穿于各楼层的各个平面。主要为数据、图像、视频、楼宇智能等系统信号提供高性能传输及路由。2．作为一个综合性的线路平台,应具有最大的兼容性和开放性,可满足各类型通讯及计算机等的传输需要和网络结构，提供一个标准化、高带宽、低成本的网路环境。ﻫ３.系统应具有开放的模块化结构,可灵活地进行资源分配,线路管理、变更和扩展。４.系统应提供一个安全、有序、便于管理的设备安装及连接环境，可快捷简便地进行系统安装和运行。５.在充分考虑目前应用情况下，以高起点和适度超前的原则来规划本系统。为各种高性能应用提供充足的传输带宽,为日后系统的升级提供充足的空间。ﻫ6．采用目前国际上最先进的工程标准及规范，去设计和规划系统，使之成为市内的有代表性的工程样板。1.2综合布线项目要求基本情况:整个局域网采用以太网技术,主干光纤可达万兆或更高（目前按数据流定1００0Ｍｂps)，接入层1000Ｍbps到桌面。1、开放。采用标准ＲJ4５接口，兼容不同厂家的标准产品。2、灵活。水平子系统支持语音、数据，支持10Baｓe-Ｔ、10０Base－T、1000Ｂａse-T３、可靠。高品质布线系统，通过标准测试与验证，提供５年以上质保。4、先进。采用目前流行,具有一定先进技术的六类综合布线系列产品。5、易于管理。面板、配线架有明显标识,机房线路管理、维护方便。6、有线电视。为了保证信号质量清晰，减少以后检修维护，每层各用一个放大器，用分支器联接,布线按房间顺序进行。1.2.1有关技术要求1.符合最新的国际标准ISＯ/ＩＥC１１801：2002六类布线系标准,产品应符合做主网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、..综合性、易扩容性。２.进行开放式布线,所有插座端口都支持数据通讯、话音和图像传递,满足电视会议，多媒体等系统的需要。3.能满足灵活的应用要求，即任一信息点能够方便地任意连接终端设备。４.所有接插件都应是模块化的标准件,以方便管理并在将来有更大的发展时，容易地将设备扩展进去5.能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ＡTM、FDDT、ISDN等网络及应用。6．网络易于管理。1.2.2国家、行业及地方标准和规范ＣECS9０:97建筑与建筑群网络布线工程设计规范CECS89:9７建筑与建筑群网络布线工程施工及验收规范GB/Ｔ50311-20０0建筑与建筑群网络布线系统工程设计规范GB/T50312-2000建筑与建筑群网络布线系统工程验收规范YD／T9２61-2-19９7大楼通信网络布线系统行业标准《城市住宅区和办公楼电话通信设施设计标准》1.2.3国际技术标准、规范ＩＳＯ／IＥＣ1１８01:２002建筑物网络布线规范EＴA/TIＡ－５68B：200２商务建筑物电信布线标准EＴA／TＩA56９商务建筑物电信布线路由标准ETA/TIＡ-6０6商务建筑物电信基础设施管理标准ETA/TIATSB67商务建筑物电信布线测试标准EN50１７3欧洲商务建筑电信布线标准ISO１1８01国际建筑通用布线标准IＥEE100、ＢＡSE-T10０、ＢASＥ-T1０0０兆以太网CCIＴTＩSDN综合业务数据网络标准AＮＳＩ／ＥIA／TIA-56９商业大楼路径和空间结构标准ＡNSI/EIA／TIA-60７商业大楼接地线和耦合线标准ANSI/TIA/ＥIＡ-５68商业大楼通讯布线标准ANSＩ/ＴIＡ/EIA-6０6商业大楼通讯布线结构管理标准..TIA/EIAＴSB-６7UTＰ端到端系统功能检测标准中国民用建筑电气设计规范（JGJ/Ｔ16-92）智能建筑设计标准（EBD－03-95)工业企业通信设计规范(ＣECS09:89）建筑与建筑群综合布线系统工程设计规范(CECS72：9７）建筑与建筑群综合布线系统工程施工及验收规范(CECS７2：97）电气装置安装工程施工及验收规范（GBJ2３2¬８2)《建筑与建筑群结构化布线系统设计规范》GB５0３１１－２000《建筑与建筑群结构化布线系统工程施工及验收规范》GＢ５0312－2000《工业企业通信设计规范》《中国建筑电气设计规范》《高层民用建筑设计防火规范》1.3项目建设目标1．兼容性：综合布线是完全独立的而与应用系统相对无关，可以适用于多种应用系统。2.开放性：系统应采用开放式体系结构,符合多种国际上现行的标准，对多数著名厂商的产品都是开放的，并支持所有通信协议。３.灵活性:系...
