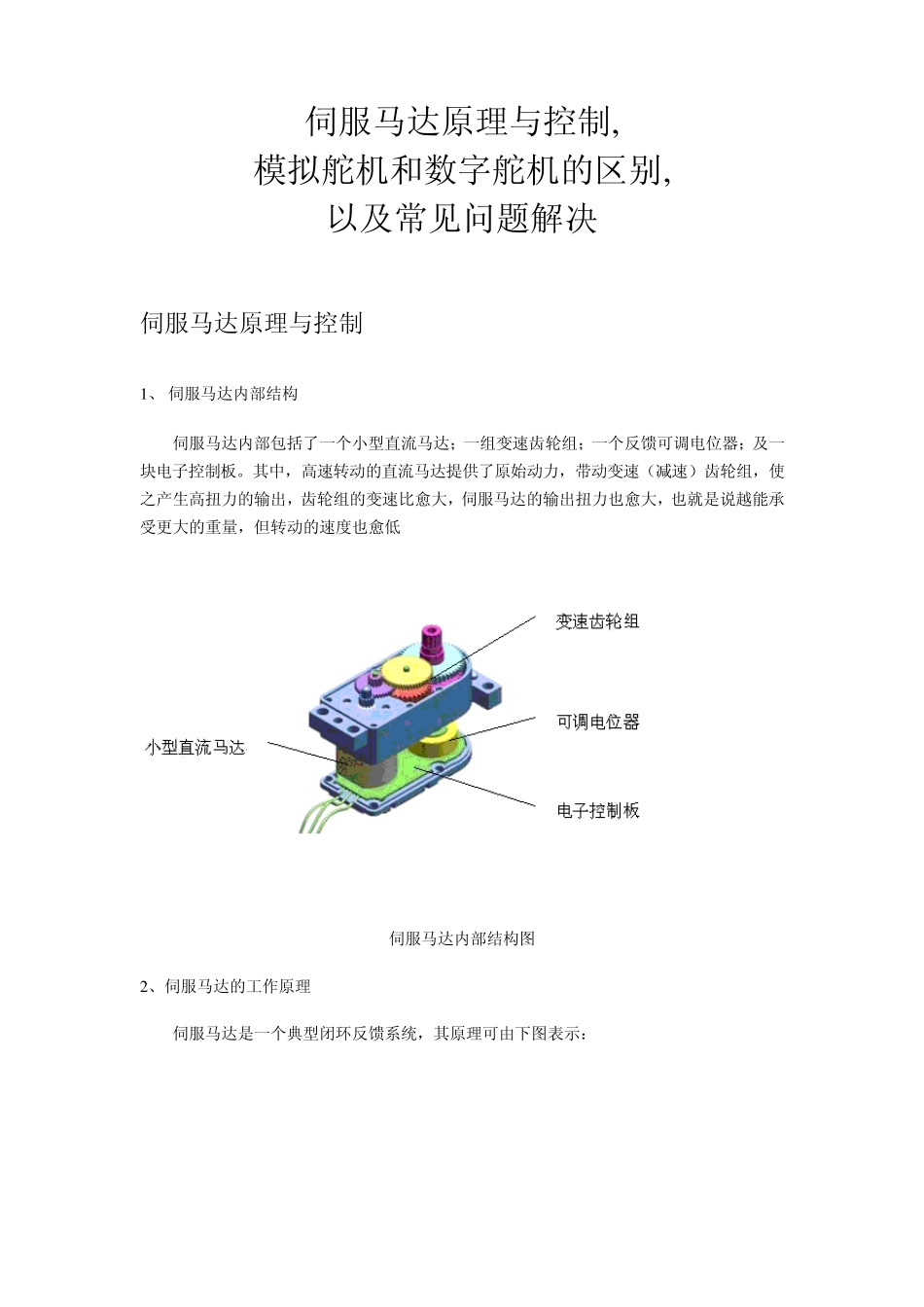

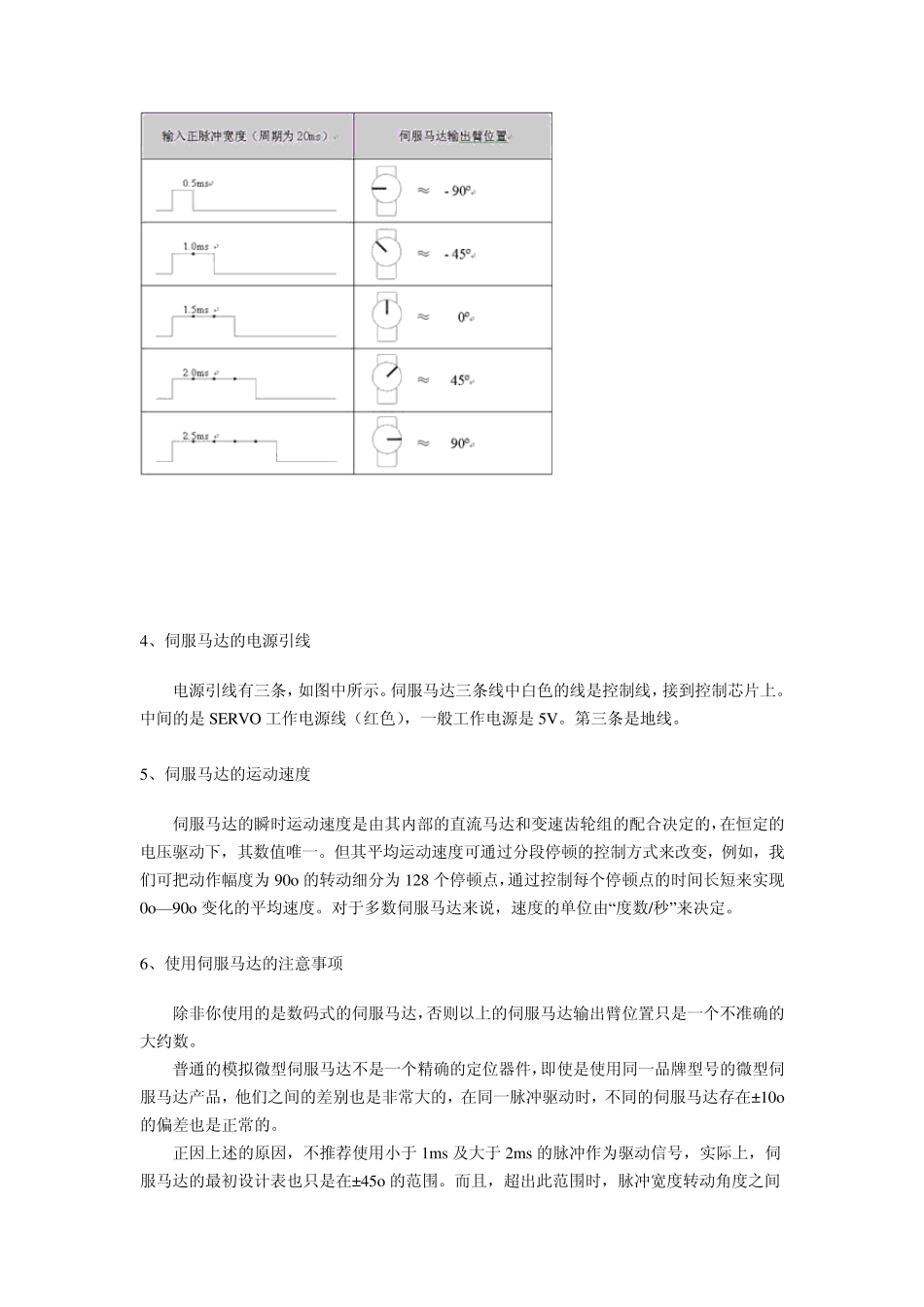

伺服马达原理与控制, 模拟舵机和数字舵机的区别, 以及常见问题解决 伺服马达原理与控制 1 、 伺服马达内部结构 伺服马达内部包括了一个小型直流马达；一组变速齿轮组；一个反馈可调电位器；及一块电子控制板。其中，高速转动的直流马达提供了原始动力，带动变速（减速）齿轮组，使之产生高扭力的输出，齿轮组的变速比愈大，伺服马达的输出扭力也愈大，也就是说越能承受更大的重量，但转动的速度也愈低 伺服马达内部结构图 2 、伺服马达的工作原理 伺服马达是一个典型闭环反馈系统，其原理可由下图表示： 伺服马达工作原理图 减速齿轮组由马达驱动，其终端（输出端）带动一个线性的比例电位器作位置检测，该电位器把转角坐标转换为一比例电压反馈给控制线路板，控制线路板将其与输入的控制脉冲信号比较，产生纠正脉冲，并驱动马达正向或反向地转动，使齿轮组的输出位置与期望值相符，令纠正脉冲趋于为0，从而达到使伺服马达精确定位的目的。 3、如何控制伺服马达 标准的微型伺服马达有三条控制线，分别为：电源、地及控制。电源线与地线用于提供内部的直流马达及控制线路所需的能源，电压通常介于4V—6V 之间，该电源应尽可能与处理系统的电源隔离（因为伺服马达会产生噪音）。甚至小伺服马达在重负载时也会拉低放大器的电压，所以整个系统的电源供应的比例必须合理。 输入一个周期性的正向脉冲信号，这个周期性脉冲信号的高电平时间通常在 1ms—2ms之间，而低电平时间应在 5ms到20ms之间，并不很严格，下表表示出一个典型的20ms周期性脉冲的正脉冲宽度与微型伺服马达的输出臂位置的关系： 4、伺服马达的电源引线 电源引线有三条，如图中所示。伺服马达三条线中白色的线是控制线，接到控制芯片上。中间的是 SERVO 工作电源线（红色），一般工作电源是 5V。第三条是地线。 5、伺服马达的运动速度 伺服马达的瞬时运动速度是由其内部的直流马达和变速齿轮组的配合决定的，在恒定的电压驱动下，其数值唯一。但其平均运动速度可通过分段停顿的控制方式来改变，例如，我们可把动作幅度为 90o 的转动细分为 128 个停顿点，通过控制每个停顿点的时间长短来实现0o—90o 变化的平均速度。对于多数伺服马达来说，速度的单位由“度数/秒”来决定。 6、使用伺服马达的注意事项 除非你使用的是数码式的伺服马达，否则以上的伺服马达输出臂位置只是一个不准确的大约数。 普通的模拟微型伺服马达不是一个精确的定位器件，即使是使...
