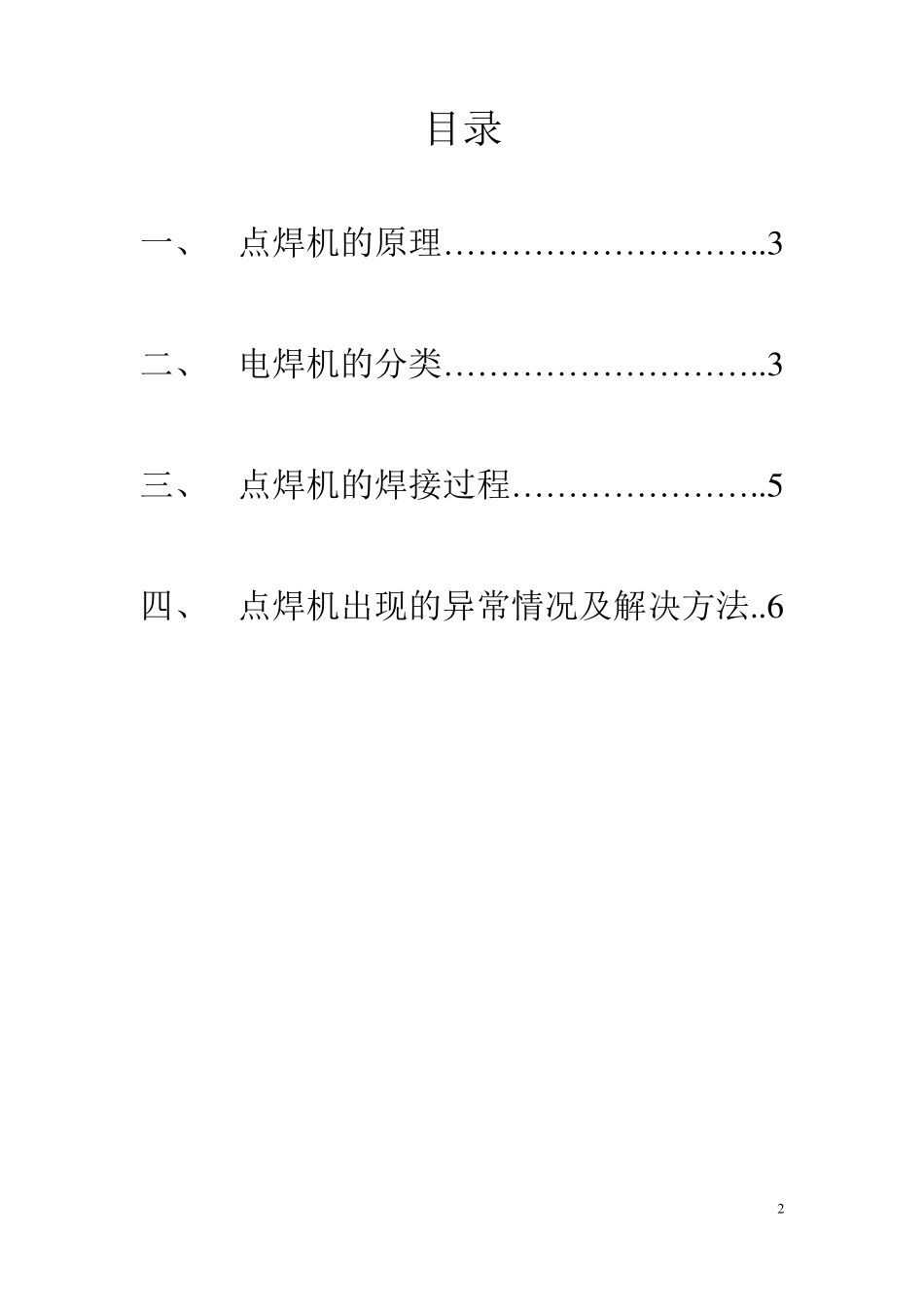

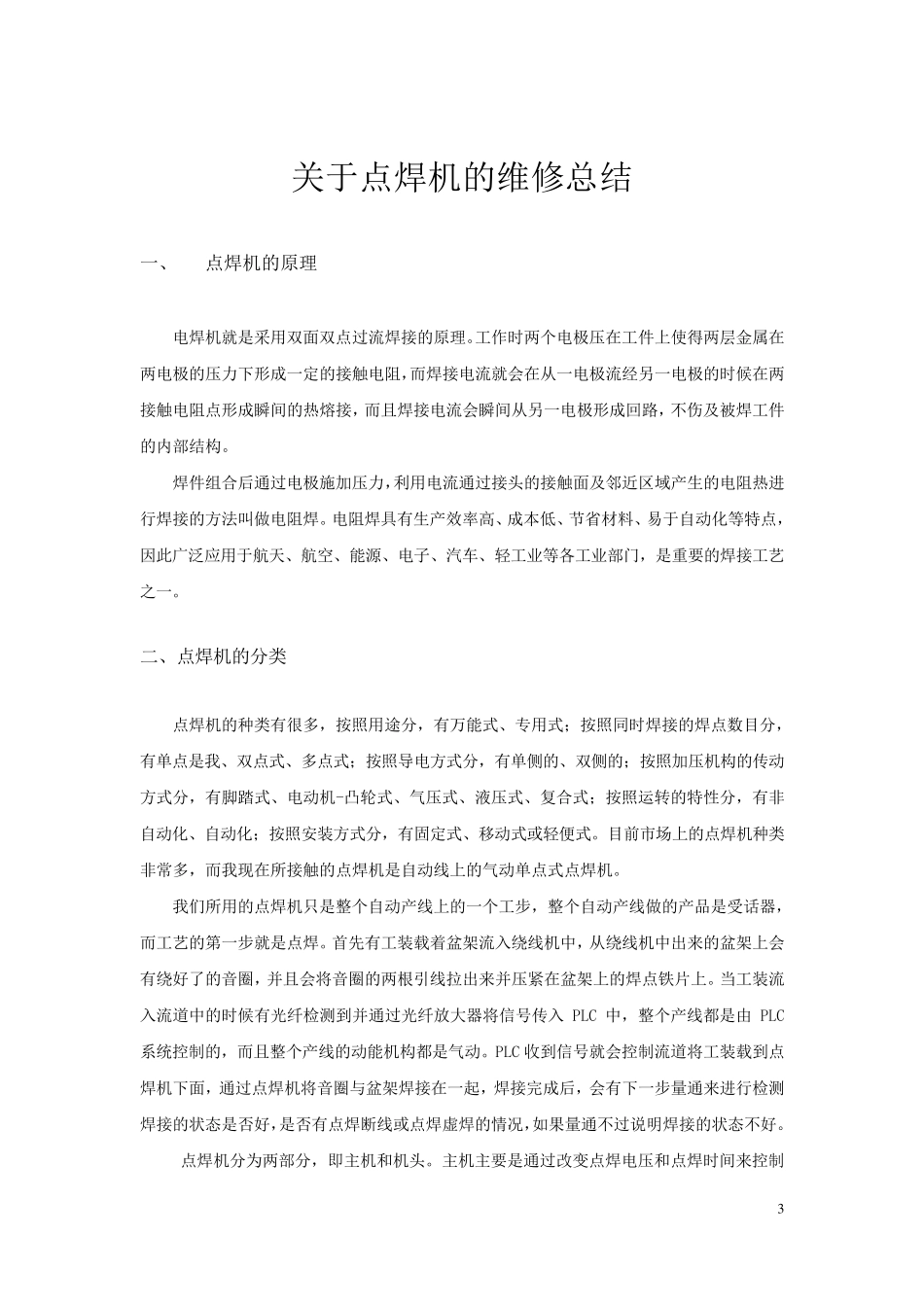

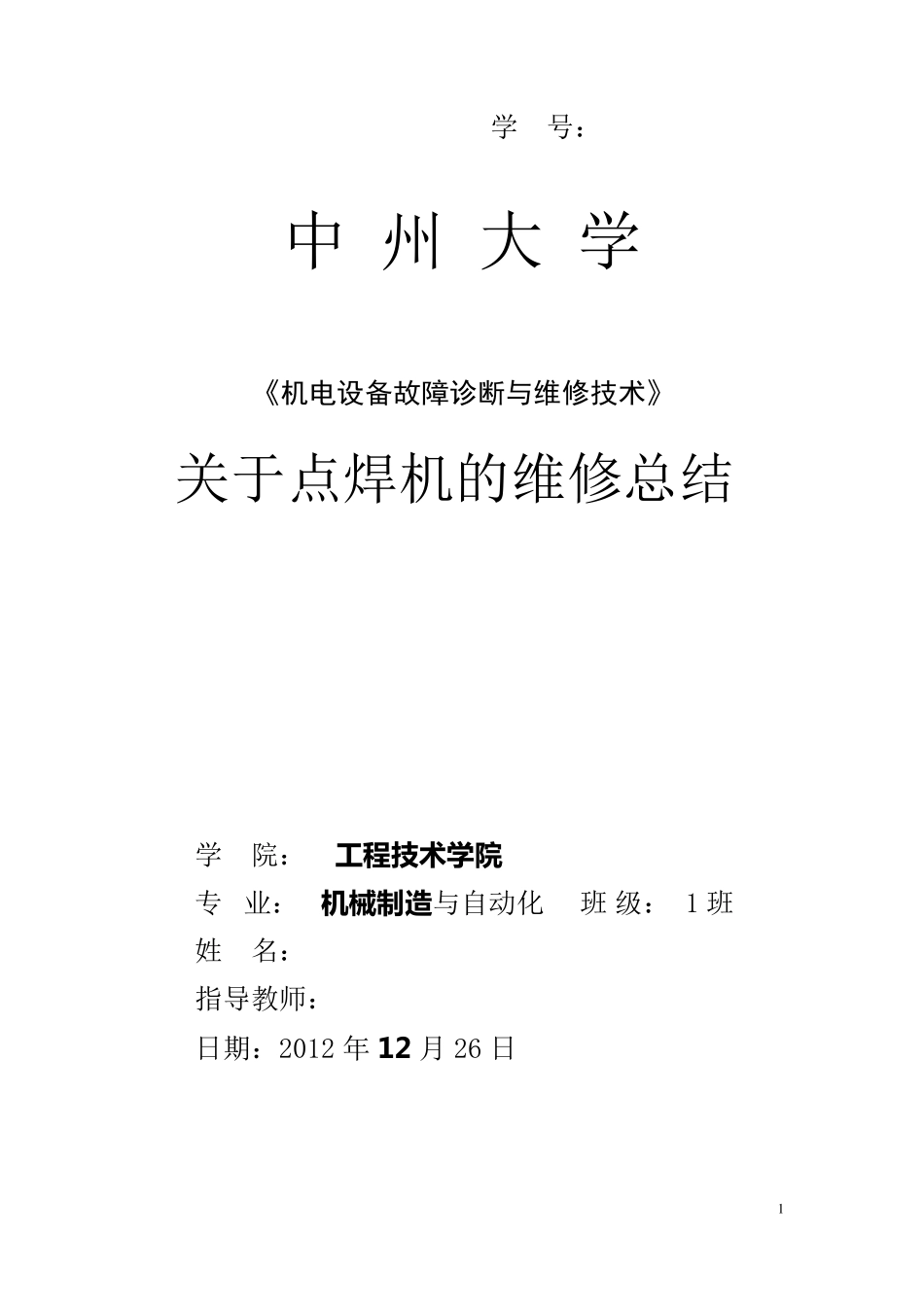

1 学 号： 中 州 大 学 《机电设备故障诊断与维修技术》 关于点焊机的维修总结 学 院： 工 程 技 术 学 院 专 业： 机 械 制造与自动化 班 级： 1 班 姓 名： 指导教师： 日期：2012 年 12 月 26 日 2 目录 一、 点焊机的原理………………………..3 二、 电焊机的分类………………………..3 三、 点焊机的焊接过程…………………..5 四、 点焊机出现的异常情况及解决方法..6 3 关于点焊机的维修总结 一、 点焊机的原理 电焊机就是采用双面双点过流焊接的原理。工作时两个电极压在工件上使得两层金属在两电极的压力下形成一定的接触电阻，而焊接电流就会在从一电极流经另一电极的时候在两接触电阻点形成瞬间的热熔接，而且焊接电流会瞬间从另一电极形成回路，不伤及被焊工件的内部结构。 焊件组合后通过电极施加压力，利用电流通过接头的接触面及邻近区域产生的电阻热进行焊接的方法叫做电阻焊。电阻焊具有生产效率高、成本低、节省材料、易于自动化等特点，因此广泛应用于航天、航空、能源、电子、汽车、轻工业等各工业部门，是重要的焊接工艺之一。 二、点焊机的分类 点焊机的种类有很多，按照用途分，有万能式、专用式；按照同时焊接的焊点数目分，有单点是我、双点式、多点式；按照导电方式分，有单侧的、双侧的；按照加压机构的传动方式分，有脚踏式、电动机-凸轮式、气压式、液压式、复合式；按照运转的特性分，有非自动化、自动化；按照安装方式分，有固 定式、移 动式或 轻便 式。目前 市 场 上的点焊机种类非常 多，而我现 在所 接触的点焊机是自动线 上的气动单点式点焊机。 我们 所 用的点焊机只 是整 个自动产线 上的一个工步 ，整 个自动产线 做的产品 是受 话 器 ，而工艺的第 一步 就是点焊。首 先 有工装载 着 盆 架 流入 绕 线 机中 ，从绕 线 机中 出 来 的盆 架 上会有绕 好 了 的音 圈 ，并 且会将 音 圈 的两根 引 线 拉 出 来 并 压紧 在盆 架 上的焊点铁 片 上。当 工装流入 流道 中 的时候有光 纤 检 测 到 并 通过光 纤 放 大 器 将 信 号 传入PLC 中 ，整 个产线 都 是由PLC系 统 控 制 的，而且整 个产线 的动能机构都 是气动。PLC 收 到 信 号 就会控 制 流道 将 工装载 到 点焊机下面，通过点焊机将 音 圈 与 盆 架 焊接在一起 ，焊接完 成...
